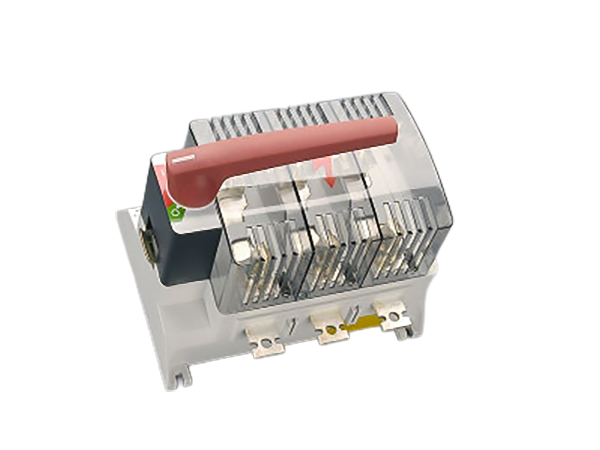

Lasttrennschalter mit Sicherungen, 3-polig

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 33361 000

CAPUS Panel

Lasttrennschalter mit Sicherungen, 3-polig

Schraube M10, Griff rot

NH 2, 400 A

für Montageplatte

System

Panel

Produktgruppe 15
Untergruppe 09
VE 1
EAN 4021267333614
ECLASS 14.0 27371401
ETIM 5.0 EC001040
ETIM 8.0 EC001040
ETIM 10.0 EC001040

Zulassungen

Standards

IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte

Approbationen

IEC (CB)

Typnummer: LTS-F400

EAC Typ: NH

Technische Daten

für Sicherungseinsätze Baugröße: NH 2
Sicherungen nach Standard: IEC / HD 60269-2
zul. Verlustleistung der verwendeten Sicherung: 34 W
Angaben IEC
Standards
IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte
Elektrische Werte IEC
Bemessungsstrom (IEC): 400 A
Bemessungsspannung (IEC) AC: 690 V
Bemessungsisolationsspannung Ui AC: 1000 V
Bemessungsstossspannung Uimp: 8 kV
Gebrauchskategorie AC (IEC 60947-3): AC-23 B (690V)
AC-22 B (690V)
AC-21 B (690V)
Bed. Kurzschlussstrom mit Sicherungen (AC): 80 kA / 690 V
ermittelt mit Sicherungen der Betriebsklasse: gG

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 69.8 W.

(Bei voller Belastung beträgt die Leistungsabgabe 109.0 W.)

Mechanische Werte
B x H x T: 270 x 238 x 253
Gewicht: 768.0 kg/100
Poligkeit: 3-polig
Befestigung: für Montageplatte
Klemmstellen
Schraubanschluss
M10
Md min.: 25.2 Nm
Md max.: 30.8 Nm
Nicht geeignet für Aluminiumleiter !
lam. Cu Breite: 15 - 40 mm
lam. Cu Dicke: 1 - 10 mm
Werkstoffeigenschaften
halogenfrei: Ja

Anwendungshinweise

Nicht geeignet für Aluminiumleiter !

Gerät wird ohne Sicherungen geliefert
zul. Verlustleistung der verwendeten Sicherung: 34 W

Links (Preise, CAD Daten)

Artikelstammdaten, Übersichten und Preise

Aktuelle Preise und Zuschläge

3D und 2D Daten in vielen Formaten

CAD Daten WSCAD

Downloads

| Allgemeine technische Hinweise

| Montageanleitung

| CAD Modell 3D PDF

| CAD Modell 3D STP

| CAD Symbol 2D DXF

| Datenpaket EPlan (*.edz)

| Maßskizze

| Maßskizze 2

| EU-Konformitätserklärung

| Produktbeschreibung (PDF)

| Produktdaten für den Bauartnachweis nach IEC / EN 61439-1

| Ausschreibungstext - erweiterte Version (*.rtf)

| Ausschreibungstext - Standardversion (*.rtf)

Zubehör

Anschlusszub.

33164 000
Schellenanschluss für Cu-Leiter
120 - 240 mm²
für: QCB-NH2, LTS-F 400, LTS 630
Mehr

33367 000
Prismenklemme einfach für Cu- u. Al- Leiter
120 - 240 mm²
für: LTS-F 400, LTS 630
Mehr

Abdeckungen

33351 000
Anschlussraumabdeckung
zum Abdecken aller Anschlüsse, graphitgrau
LTS-400/630, LTS-F 250/400
Mehr

sonstiges Zubehör

33347 000
Meldeschalter
1 Öffner + 1 Schließer, Steckanschlüssen 6,3 x 0,8
LTS, LTS-F
Mehr

33348 000
Türkupplungsdrehantrieb
rot-gelb, ohne Griff
mit Türverriegelung, für Bügelschlösser
für: LTS-250/400/630, LTS-F 160/250/400
Mehr

33380 000
Verlängerungsachse 550 mm lang
LTS-250/400/630, LTS-F 160/250/400
für: LTS-250/400/630, LTS-F 160/250/400
Mehr

23923 000AD
Verlängerungsachse 300 mm lang
für: S32 250 A / 400 A
Mehr
