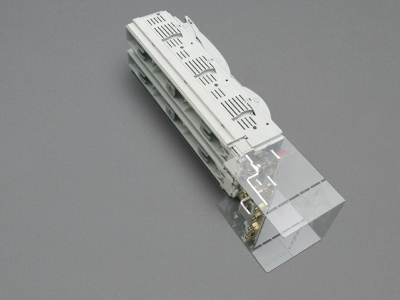

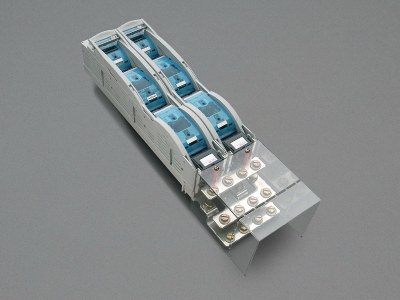

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 33321 000
Doppel-NH-Sicherungstrennleiste 1250 A
Schraube M12, 3-polig schaltbar
nicht mehr lieferbar
Produktvorteile
Im Deckel sind selbstschließende Prüflöcher vorhanden.
Leisten sind ausgerüstet mit Lichtbogenlöscheinrichtungen.
Deckel im geschlossenem Zustand Abschließbar.
| Produktgruppe | 12 |
| Untergruppe | 55 |
| VE | 1 |
| EAN | 4021267333218 |
| ECLASS 6.1 | 27142109 |
| ECLASS 7.1 | 27142109 |
| ETIM 4.0 | EC001046 |
| ETIM 5.0 | EC001046 |
Standards
IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte
Approbationen
IEC (CB) , CCC
Typnummer: SLS3
CCC Zertifikat: 2004010302117259
| zul. Verlustleistung der verwendeten Sicherung: | 48 W |
| Anforderung an Kontaktstücke: |
Sicherungseinsätze mit versilberten Kontaktstücken empfohlen bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten |
| Baugröße: | NH 3 |
| Angaben IEC | |
| Standards | |
|
IEC 60947-1:2020 IEC 60947-3:2020 nur AC-Bemessungswerte |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 1250 A |
| Bemessungsspannung (IEC) AC: | 690 V |
| Bemessungsisolationsspannung Ui AC: | 1000 V |
| Bemessungsstossspannung Uimp: | 8 kV |
| Gebrauchskategorie AC (IEC 60947-3): | AC-20B (690 V) |
| Bed. Kurzschlussstrom mit Sicherungen (AC): | 50 kA / 690 V |
| ermittelt mit Sicherungen der Betriebsklasse: | gG |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 148.5 W.
(Bei voller Belastung beträgt die Leistungsabgabe 232.0 W.)
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden. |
| Besondere Betriebsbedingungen gemäß IEC / EN 61439-1 können zu Fehlauslösungen von Meldeschaltern oder Sicherungsüberwachungen führen. Die vorliegenden Betriebsbedingungen sind dementsprechend bei der Auswertung der Meldesignale zu berücksichtigen. | |
| Schutzart IP30 frontseitig, im Anschlussbereich vom Einbau abhängig |
| Mechanische Werte | |
| B x H x T: | 199 x 840 x 197 |
| Gewicht: | 1400.0 kg/100 |
Befestigungsart:
auf gebohrter Sammelschiene anschraubbar, Durchmesser 13mm, bohrungslos mit Klemmbügel
Anschluss:

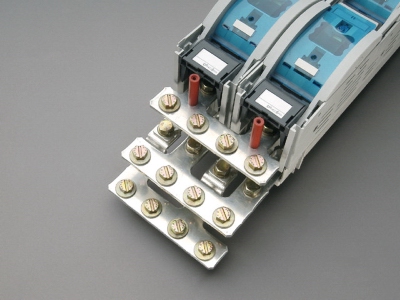

Schraubenanschluss M 12 / 4x240mm², SW 19, 35 Nm Drehmoment
| Klemmstellen | |
|
Schraubenanschluss M 12 / 4x240mm², SW 19, 35 Nm Drehmoment |
|
| Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden. | |
| zul. Verlustleistung der verwendeten Sicherung: | 48 W |
| Anforderung an Kontaktstücke: |
Sicherungseinsätze mit versilberten Kontaktstücken empfohlen bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten |
33156
000
Meldeschalter
Wechsler 250 V AC / 5 A, 30 V DC / 4 A
