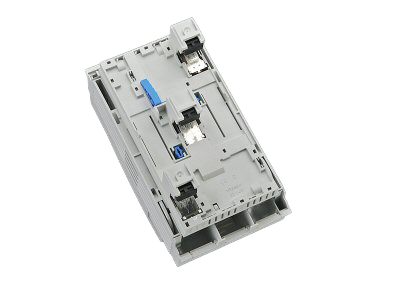

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 33075000
QUADRON®60Classic
NH-Sicherungs-Lasttrennschalter Gr. 00, 160 A
Rahmenklemme
für 5-poliges System geeignet
Anschluss oben oder unten
für Sammelschienen 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
System
60Classic
Produktvorteile
Adaptertechnik der CrossLink® Technology
Schneller und sicherer Umbau des Anschlusses für oben oder unten; die spannungsführenden Teile bleiben berührungsgeschützt
Einfaches und sicheres Aufrasten und Kontaktieren
Sicheres Anschließen durch zweigeteilten Berührungsschutz
Sammelschienenträger für Flachschienen überbaubar
| Produktgruppe | 09 |
| Untergruppe | 24 |
| VE | 1 |
| EAN | 4021267330750 |
| ECLASS 6.1 | 27142108 |
| ECLASS 7.1 | 27142108 |
| ETIM 4.0 | EC001040 |
| ETIM 5.0 | EC001040 |
Standards
IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte
UL 4248-1
Approbationen
IEC (CB) , UL , VDE , CCC , DNV GL
for UL feeder circuits >250V
Typnummer: QCB-NH00
| für Sicherungseinsätze Baugröße: | NH 000, NH 00 |
| Sicherungen nach Standard: | IEC / HD 60269-2 |
| zul. Verlustleistung der verwendeten Sicherung: | 12 W |
| Anforderung an Kontaktstücke: |
Sicherungseinsätze mit versilberten Kontaktstücken empfohlen bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten |
| Angaben IEC | |
| Standards | |
|
IEC 60947-1:2020 IEC 60947-3:2020 nur AC-Bemessungswerte |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 160 A |
| Bemessungsspannung (IEC) AC: | 690 V |
| Bemessungsspannung (IEC) DC: | 440 V |
| Bemessungsisolationsspannung Ui AC: | 800 V |
| Bemessungsisolationsspannung Ui DC: | 500 V |
| Bemessungsstossspannung Uimp: | 6 kV |
| Gebrauchskategorie AC (IEC 60947-3): | AC-21B (690 V) AC-22B (500 V) AC-20B (1000V) bei Verschmutzungsgrad 2 sichtbarer Hinweis notwendig, wenn Anwendung bei mehr als 690V AC oder 160A: nicht unter Last schalten |
| Gebrauchskategorie DC (IEC 60947-3): | DC-Angaben: 2 Strombahnen (L1,L3) in Reihe DC-21B (220V) DC-21B (440V / 100A) DC-22B (220V / 63A) DC-20B (1000 V) bei Verschmutzungsgrad 2 sichtbarer Hinweis notwendig, wenn Anwendung bei mehr als 440V DC oder 160A: nicht unter Last schalten |
| Bed. Kurzschlussstrom mit Sicherungen (AC): | 50 kA / 690 V |
| 80 kA / 500 V (160 A) | |
| ermittelt mit Sicherungen der Betriebsklasse: | gG |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 11.3 W.
(Bei voller Belastung beträgt die Leistungsabgabe 17.7 W.)
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| max. zulässige Spannung (IEC) DC: | 800 V |
| Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden. |
| Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage. Bei Dauerbetrieb von mehreren Geräten nebeneinander ist der Bemessungsbelastungsfaktor nach VDE 0660 Teil 500 / EN60439-1, Tabelle 1 zu beachten. |
|
| Systemkomponente: frontseitig Schutzart IP30 nach DIN EN 60529, im Anschlussbereich vom Einbau abhängig Adaptermodul: frontseitig Schutzart IP20 nach DIN EN 60529 (fingersicher) |
| Angaben UL | |
| Standards | |
| UL 4248-1 |
| for UL feeder circuits >250V |
| Elektrische Werte UL | |
| Bemessungsstrom (UL): | 160 A |
| Bemessungsspannung (UL) AC: | 600 V |
| Bemessungsfrequenz (UL): | 50 / 60 Hz |
| SCCR: | 100 kA |
| Mechanische Werte | |
| B x H x T: | 106 x 200 x 97 |
| Gewicht: | 100.0 kg/100 |
| Poligkeit: | 3-polig |
| für Sammelschienen: | 12, 15, 20, 25, 30 x 5, 10 und Profilschienen |
| Schutzart frontseitig: | IP30 |
Sammelschienenverbindung: fremdgefederte Kontaktierung, komfortabler Rastmechanismus, einfaches Umstellen der Kombifüße von 5 auf 10 mm dicke Sammelschienen
| Klemmstellen | |
| Rahmenklemme | |
| Antrieb: | S4 |
| Abisolierung: | 20 mm |
| Querschnitt min.: | 1.5 mm² |
| Querschnitt max.: | 70 mm² |
| re: | 1,5 - 10 mm² |
| rm: | 16 - 70 mm² |
| f: | 1,5 - 70 mm² |
| f + AE: | 1,5 - 70 mm² |
| (f + AE eventuell nicht mit maximalen Querschnitt möglich) | |
| Klemmraum: | 12x9 |
| Md min.: | 5.0 Nm |
| Md max.: | 6.0 Nm |
| Nicht geeignet für Aluminiumleiter ! | |
| Querschnitt min. UL: | AWG 12 |
| Querschnitt max. UL: | AWG 2/0 |
| Drehmoment (UL): | 44-53 lb-in |
|
2x 10 mm², 2x 16 mm² und 2x 25 mm² f+AE, beide Leiter identisch, nebeneinander angeordnet, Vierkantverpressung |
|
| Nicht geeignet für Aluminiumleiter ! | |
| Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden. | |
| zul. Verlustleistung der verwendeten Sicherung: | 12 W |
| Anforderung an Kontaktstücke: |
Sicherungseinsätze mit versilberten Kontaktstücken empfohlen bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten |
| for UL feeder circuits >250V | |
