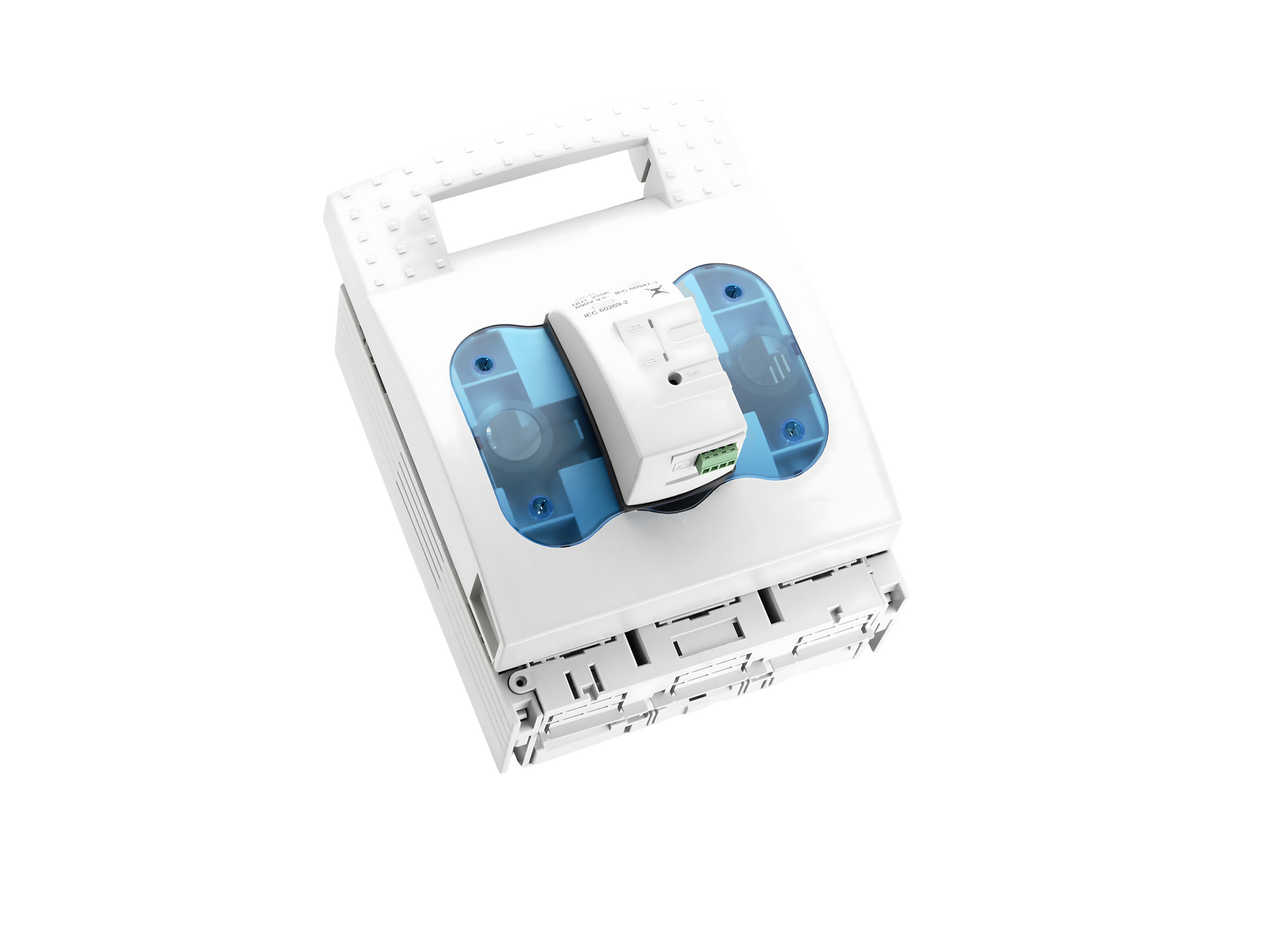

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 33330000
QUADRON®Panel
NH-Sicherungs-Lasttrennschalter Gr. 1, 250 A, Aufbau
Schraube M10
mit elektronischer Sicherungsüberwachung
für Montageplatte
System
Panel
Produktvorteile
zweigeteilter Berührungsschutz für sicheres Anschließen der Leitungen
im Deckel sind selbstschließende Prüflöcher vorhanden
| Produktgruppe | 09 |
| Untergruppe | 07 |
| VE | 1 |
| EAN | 4021267333300 |
| ECLASS 6.1 | 27142108 |
| ECLASS 7.1 | 27142108 |
| ETIM 4.0 | EC001040 |
| ETIM 5.0 | EC001040 |
Standards
IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte
UL 4248-1
Approbationen
IEC (CB) , UL , VDE , CCC , DNV GL
for UL feeder circuits >250V
Typnummer: QCB-NH1
| für Sicherungseinsätze Baugröße: | NH 1 |
| Sicherungen nach Standard: | IEC / HD 60269-2 |
| spannungsführende Grifflaschen notwendig: | Ja |
| zul. Verlustleistung der verwendeten Sicherung: | 23 W |
| Anforderung an Kontaktstücke: |
Sicherungseinsätze mit versilberten Kontaktstücken empfohlen bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten |
| Angaben IEC | |
| Standards | |
|
IEC 60947-1:2020 IEC 60947-3:2020 nur AC-Bemessungswerte |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 250 A |
| Bemessungsspannung (IEC) AC: | 690 V |
| Bemessungsspannung (IEC) DC: | 250 V |
| Bemessungsisolationsspannung Ui AC: | 690 V |
| Bemessungsisolationsspannung Ui DC: | 250 V |
| Bemessungsstossspannung Uimp: | 6 kV |
| Gebrauchskategorie AC (IEC 60947-3): | AC-22B (400 V) AC-23B (400 V / 160A) AC-21B (690 V) Für höhere Gebrauchskategorien kann das Produkt mit Löschkammern nachgerüstet werden (s. Zubehör) |
| Bed. Kurzschlussstrom mit Sicherungen (AC): | 100 kA / 690 V |
| ermittelt mit Sicherungen der Betriebsklasse: | gG |
| Bemessungsstoßstromfestigkeit Ipk max.: | 13.7 kA |
| Bemessungskurzzeitstromfestigkeit Icw (1,0 s) max.: | 8.1 kA |
| Icw ermittelt mit: | Trennmesser |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 9.0 W.
(Bei voller Belastung beträgt die Leistungsabgabe 14.1 W.)
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| max. zulässige Spannung (IEC) AC: | 725 V |
| max. zulässige Spannung (IEC) DC: | 262 V |
| Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden. |
| für Sicherungseinsätze IEC 60269-2-1 (I) / DIN VDE 0636-201 Gr. 1 bis 23 W Verlustleistung, mit spannungsführenden Grifflaschen | |
| Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage. Bei Verwendung als Trennschalter ist die Einhaltung der Abstände nicht erforderlich. |
|
| Schutzart IP30 frontseitig, im Anschlussbereich vom Einbau abhängig Elektronische Sicherungsüberwachung: - Zur Erkennung von Sicherungsausfällen mit Bemessungsspannung AC 100V bis AC 690V - Keine Hilfsenergie erforderlich; Versorgung über Netzspannung - Hilfskontakte potentialfrei - LED- Blinkmelder (rot/grün) - Testtaster - Weitere Informationen unter Downloads / Datenblatt |
| Angaben UL | |
| Standards | |
| UL 4248-1 |
| for UL feeder circuits >250V |
| Elektrische Werte UL | |
| Bemessungsstrom (UL): | 250 A |
| Bemessungsspannung (UL) AC: | 600 V |
| Bemessungsfrequenz (UL): | 50 / 60 Hz |
| SCCR: | 100 kA |
| Mechanische Werte | |
| B x H x T: | 184 x 243 x 154 |
| Gewicht: | 229.0 kg/100 |
| Poligkeit: | 3-polig |
| Befestigung: | für Montageplatte |
| Schutzart frontseitig: | IP30 |
| Klemmstellen | |
| Schraubanschluss | |
| M10 | |
| Antrieb: | SW16 |
| Md min.: | 20.0 Nm |
| Md max.: | 30.0 Nm |
| Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden. | |
| spannungsführende Grifflaschen notwendig: | Ja |
| zul. Verlustleistung der verwendeten Sicherung: | 23 W |
| Anforderung an Kontaktstücke: |
Sicherungseinsätze mit versilberten Kontaktstücken empfohlen bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten |
| for UL feeder circuits >250V | |
