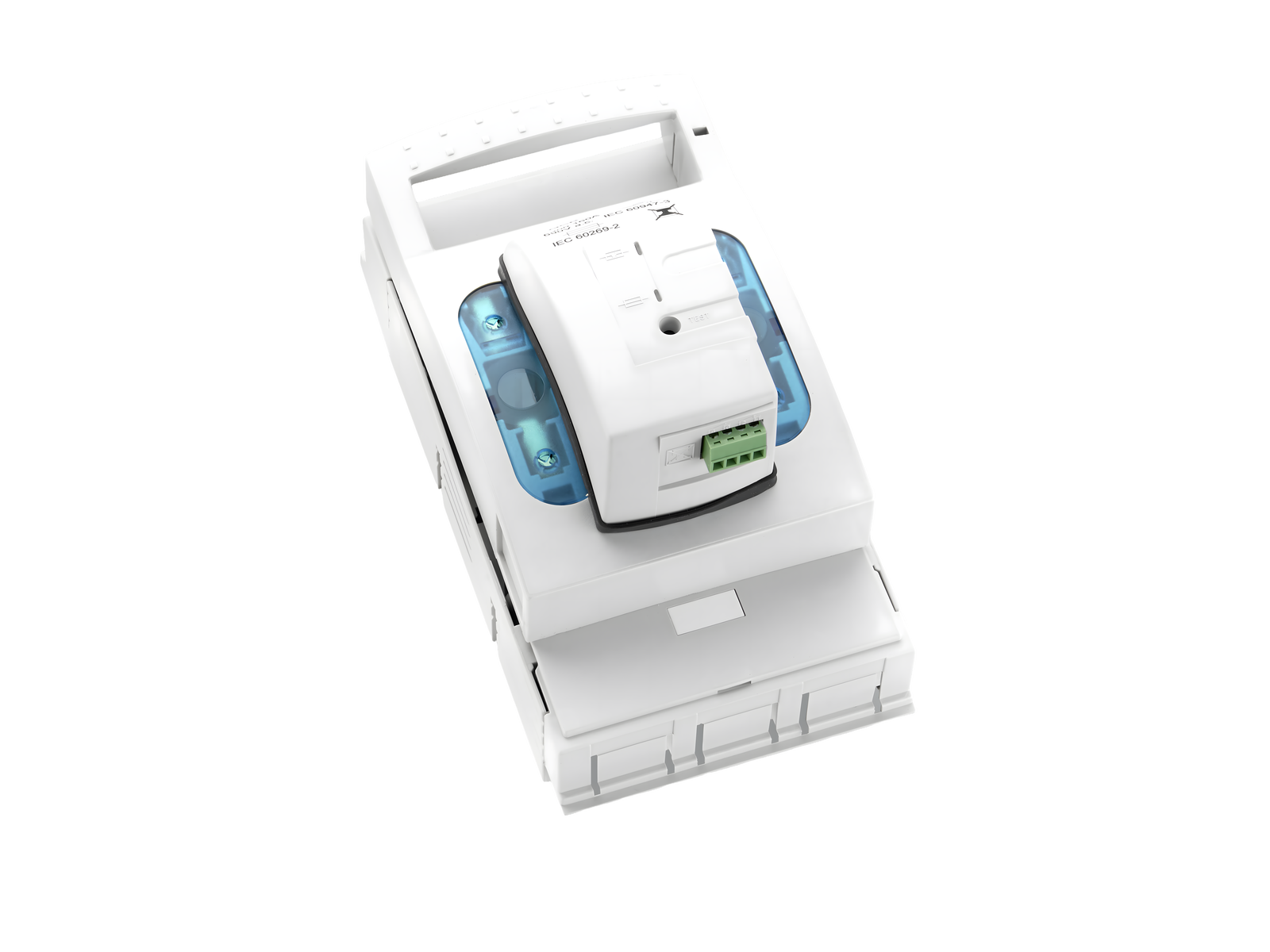

NH-Sicherungs-Lasttrennschalter Gr. 00, 160 A, Aufbau (33329)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 33329000

QUADRON^®Panel

NH-Sicherungs-Lasttrennschalter Gr. 00, 160 A, Aufbau

Schraube M8

mit elektronischer Sicherungsüberwachung

für Montageplatte

System

Panel

Produktvorteile

zweigeteilter Berührungsschutz für sicheres Anschließen der Leitungen im Deckel sind selbstschließende Prüflöcher vorhanden

Produktgruppe	09
Untergruppe	04

VE	1
EAN	4021267333294

ECLASS 6.1	27142108
ECLASS 7.1	27142108
ETIM 4.0	EC001040
ETIM 5.0	EC001040

Zulassungen

Standards

IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte

UL 4248-1

Approbationen

IEC (CB) , UL , CCC

for UL feeder circuits >250V

Typnummer: LTS-00

UL file: E230163, UL category (for USA): IZLT2 https://www.ul.com

CCC Zertifikat: 2004010302117250

Technische Daten

für Sicherungseinsätze Baugröße:	NH 000, NH 00
Sicherungen nach Standard:	IEC / HD 60269-2
spannungsführende Grifflaschen notwendig:	Ja
zul. Verlustleistung der verwendeten Sicherung:	12 W
Anforderung an Kontaktstücke:	Sicherungseinsätze mit versilberten Kontaktstücken empfohlen bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten

Angaben IEC
Standards
IEC 60947-1:2020 IEC 60947-3:2020 nur AC-Bemessungswerte

Elektrische Werte IEC
Bemessungsstrom (IEC):	160 A
Bemessungsspannung (IEC) AC:	690 V

Bemessungsspannung (IEC) DC:

250 V

Bemessungsisolationsspannung U_i AC:	690 V
Bemessungsisolationsspannung U_i DC:	250 V
Bemessungsstossspannung U_imp:	6 kV

Gebrauchskategorie AC (IEC 60947-3):

AC-23B (400 V),
AC-22B (500 V),
AC-21B (500 V

Bed. Kurzschlussstrom mit Sicherungen (AC):	50 kA / 690 V
ermittelt mit Sicherungen der Betriebsklasse:	gG

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 4.5 W.

(Bei voller Belastung beträgt die Leistungsabgabe 7.0 W.)

zusätzliche Daten IEC
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen.

max. zulässige Spannung (IEC) AC:	725 V
max. zulässige Spannung (IEC) DC:	262 V

Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden.

für Sicherungseinsätze IEC 60269-2-1 (I) / DIN VDE 0636-201 Gr. 00 bis 12 W Verlustleistung, mit spannungsführenden Grifflaschen
Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage. Bei Verwendung als Trennschalter ist die Einhaltung der Abstände nicht erforderlich.
Schutzart IP30 frontseitig, im Anschlussbereich vom Einbau abhängig Elektronische Sicherungsüberwachung: - Zur Erkennung von Sicherungsausfällen mit Bemessungsspannung AC 100V bis AC 690V - Keine Hilfsenergie erforderlich; Versorgung über Netzspannung - Hilfskontakte potentialfrei - LED- Blinkmelder (rot/grün) - Testtaster - Weitere Informationen unter Downloads / Datenblatt

Angaben UL
Standards
UL 4248-1

for UL feeder circuits >250V

Elektrische Werte UL
Bemessungsstrom (UL):	160 A
Bemessungsspannung (UL) AC:	600 V
Bemessungsfrequenz (UL):	50 / 60 Hz

SCCR:

100 kA

Mechanische Werte
B x H x T:	106 x 176 x 123
Gewicht:	92.0 kg/100
Poligkeit:	3-polig
Befestigung:	für Montageplatte

Schutzart frontseitig:

IP30

Klemmstellen
Schraubanschluss
M8
Antrieb:	SW13
Md min.:	8.0 Nm
Md max.:	10.0 Nm
Nicht geeignet für Aluminiumleiter !

Zubehör: Schellenanschluß: Cu 1,5 -70mm² rm, f+AE; lam. Cu 12x1-10; 3 Nm Drehmoment Prismenklemme einfach: Cu, Al* 16-70mm² rm, sm, f+AE; 3 Nm Drehmoment Buchsenklemme: 3x Cu 1,5-16mm² rm, f+AE; 3 Nm Drehmoment *Verbindungen mit Aluminiumleitern sind nicht wartungsfrei.

Anwendungshinweise

Nicht geeignet für Aluminiumleiter !
Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden.

spannungsführende Grifflaschen notwendig:	Ja
zul. Verlustleistung der verwendeten Sicherung:	12 W
Anforderung an Kontaktstücke:	Sicherungseinsätze mit versilberten Kontaktstücken empfohlen bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten

for UL feeder circuits >250V
