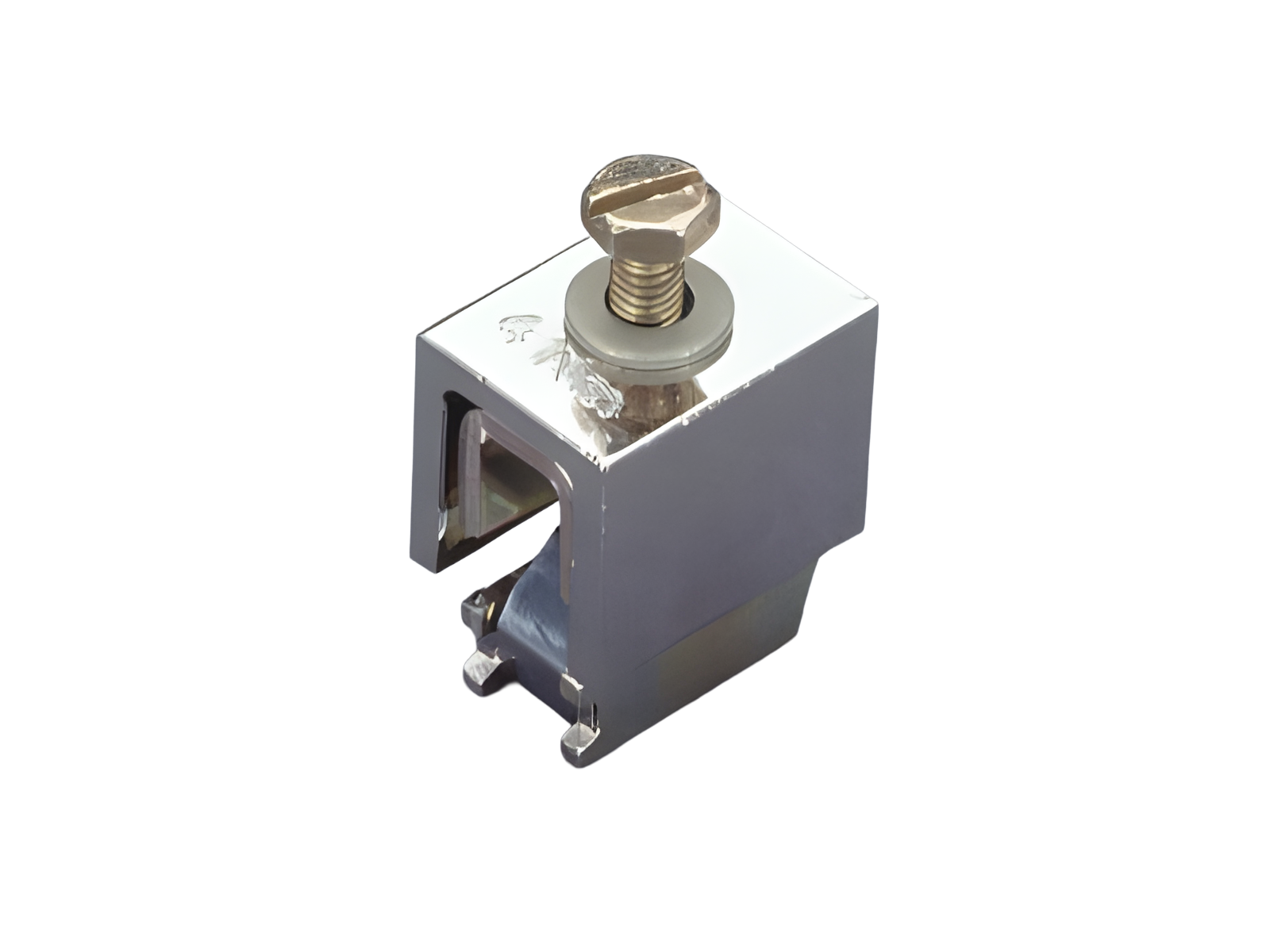

Schraubanschluss aufsteckbar, für Kabelschuhe (01512)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 01512000

Schraubanschluss aufsteckbar, für Kabelschuhe

M5

für Sammelschienen Flachschienen 10 mm

System

60Classic, Zentraleinspeisung, 100Energy

Produktgruppe 07
Untergruppe 28
VE 25
EAN 4021267015121
ECLASS 6.1 27141146
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

Zulassungen

Standards

IEC 61439-1:2020

Approbationen

DNV GL

CCC Zulassung: nicht zertifizierungspflichtig

Technische Daten

Angaben IEC
Standards
IEC 61439-1:2020
Elektrische Werte IEC
Bemessungsspannung (IEC) AC: 690 V
Bemessungsstoßstromfestigkeit Ipk max.: 25.6 kA

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 0.3 W.

(Bei voller Belastung beträgt die Leistungsabgabe 0.5 W.)

zusätzliche Daten IEC

Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen.

max. zulässige Spannung (IEC) AC: 1000 V
max. zulässige Spannung (IEC) DC: 1500 V
Strombelastbarkeit (IEC) max.: 360 A
Mechanische Werte
B x H x T: 18 x 24 x 25
Gewicht: 5.0 kg/100
für Sammelschienen: Flachschienen 10 mm

Schraube M5, 8 mm verfügbare Länge

Klemmstellen
Schraubanschluss
M5
Klemmraum: M5 x 8
Für Aluminiumleiter geeignet.
bei der Verwendung von Aluminiumleitern Wartungshinweise beachten

Anwendungshinweise

Für Aluminiumleiter geeignet.
bei der Verwendung von Aluminiumleitern Wartungshinweise beachten
Die Isolationseigenschaften des Artikels werden durch die Einbaubedingungen bestimmt.
