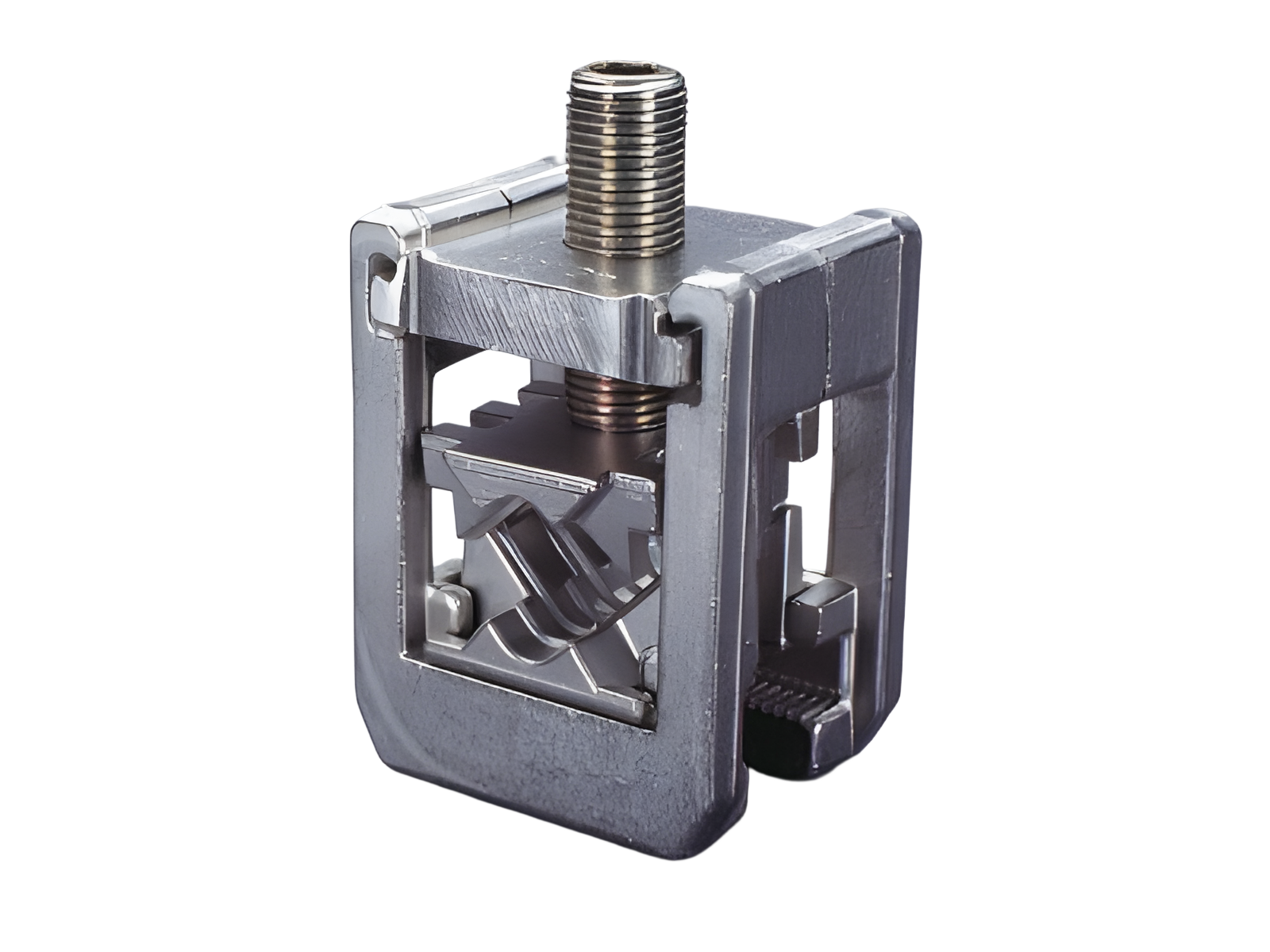

Anschlussklemme für Rund-/Sektorleiter (01094)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 01094 000

CRITO®

Anschlussklemme für Rund-/Sektorleiter

95 - 300 mm²

für Sammelschienen 30 x 10 und Profilschienen

System

60Classic, Zentraleinspeisung, 100Energy

Produktvorteile

Angabe von Nennquerschnitt und Anzugsdrehmoment auf der Klemme vermerkt.
Klemme läßt sich nachträglich auf montierte Sammelschiene aufsetzen und abnehmen.

Produktgruppe 07
Untergruppe 25
VE 3
EAN 4021267010942
ECLASS 6.1 27141146
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

Zulassungen

Standards

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

Approbationen

DNV GL

CCC Zulassung: nicht zertifizierungspflichtig

Technische Daten

Angaben IEC
Standards
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
Elektrische Werte IEC
Bemessungsstrom (IEC): 630 A
Bemessungsspannung (IEC) AC: 690 V
Bemessungsstoßstromfestigkeit Ipk max.: 81.4 kA
Bemessungskurzzeitstromfestigkeit Icw (1,0 s) max.: 26.1 kA
zusätzliche Daten IEC

Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen.
max. zulässige Spannung (IEC) AC: 1000 V
max. zulässige Spannung (IEC) DC: 1500 V
Strombelastbarkeit (IEC) max.: 630 A
Mechanische Werte
B x H x T: 48 x 60 x 100
Gewicht: 85.7 kg/100
für Sammelschienen: 30 x 10 und Profilschienen

Anzugsdrehmoment 40 Nm

Klemmstellen
Querschnitt min.: 95 mm²
Querschnitt max.: 300 mm²
Nicht geeignet für Aluminiumleiter !

Anwendungshinweise

Nicht geeignet für Aluminiumleiter !
Die Isolationseigenschaften des Artikels werden durch die Einbaubedingungen bestimmt.

Klemmbar sind Leitungen mit folgender Beschaffenheit: Ein- und mehrdrähtige Rund- und Sektorleiter 95 - 300 mm².
