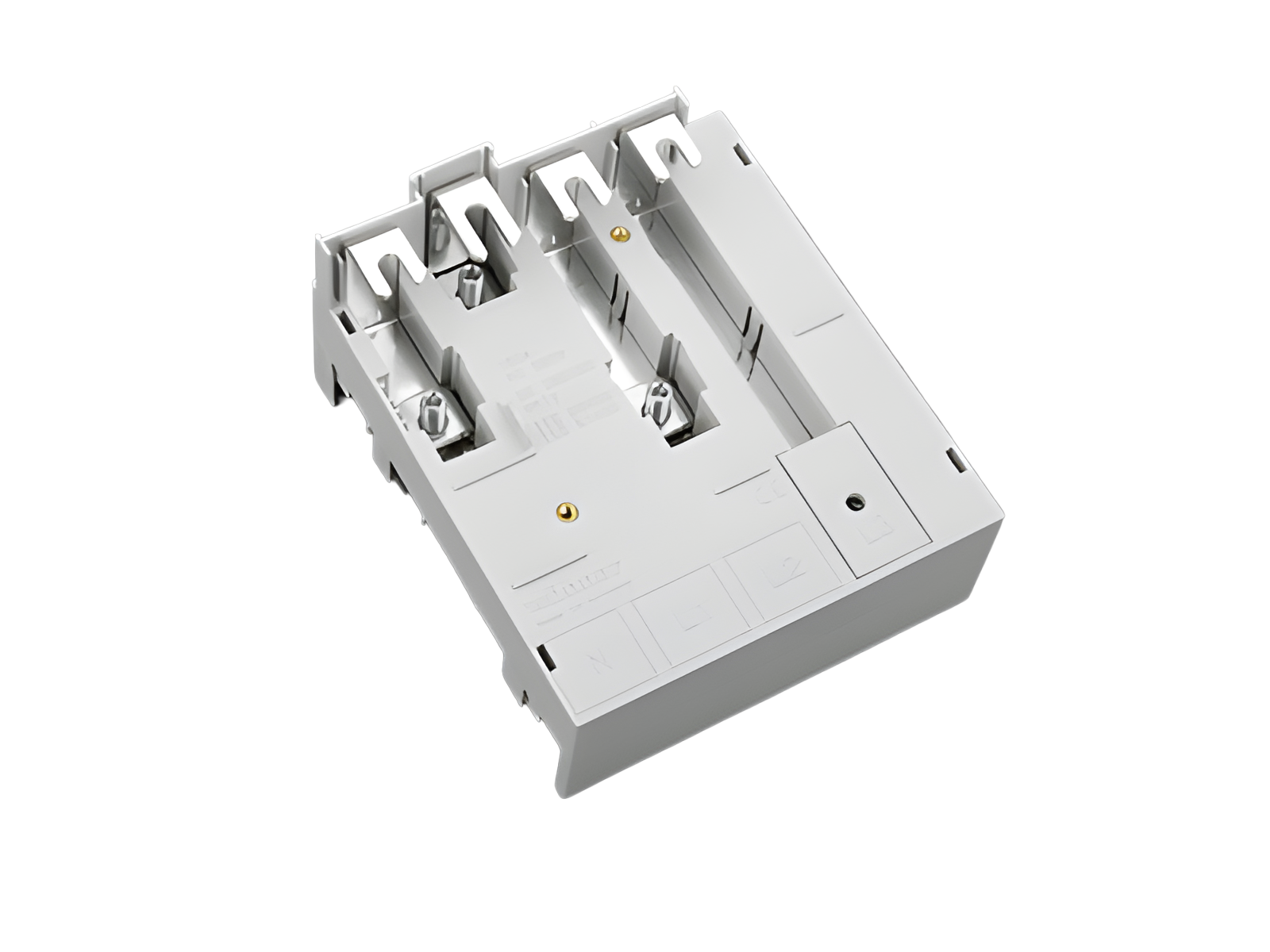

Sammelschienenadapter 160 A, 4-polig (32640)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 32640 000

EQUES®30Compact

Sammelschienenadapter 160 A, 4-polig

141 x 160

Verbindung zum System oben

für Schneider Electric INS100, INS125, INS160

für Sammelschienen 12 x 5

System

30Compact 5P

Produktgruppe 05
Untergruppe 30
VE 1
EAN 4021267326401
ECLASS 6.1 27370304
ECLASS 7.1 27370304
ETIM 4.0 EC001531
ETIM 5.0 EC001531

Zulassungen

Standards

IEC 61439-1:2020

CCC Zulassung: nicht zertifizierungspflichtig

Technische Daten

Angaben IEC
Standards
IEC 61439-1:2020
Elektrische Werte IEC
Bemessungsstrom (IEC): 160 A
Bemessungsspannung (IEC) AC: 690 V
Bemessungsisolationsspannung Ui AC: 800 V
Bemessungsstossspannung Uimp: 6 kV

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 4.7 W.

(Bei voller Belastung beträgt die Leistungsabgabe 7.4 W.)

Mechanische Werte
B x H x T: 141 x 160 x 88
Gewicht: 64.0 kg/100
Poligkeit: 3-polig+N
für Sammelschienen: 12 x 5

Links

Artikelstammdaten, Übersichten und Preise

Aktuelle Preise und Zuschläge

3D und 2D Daten in vielen Formaten

CAD Daten WSCAD

Downloads

| Allgemeine technische Hinweise

| Montageanleitung

| CAD Modell 3D PDF

| CAD Modell 3D STP

| CAD Symbol 2D DXF

| Datenpaket EPlan (*.edz)

| Maßskizze

| EU-Konformitätserklärung

| Produktbeschreibung (PDF)

| Produktdaten für den Bauartnachweis nach IEC / EN 61439-1

| Ausschreibungstext - erweiterte Version (*.rtf)

| Ausschreibungstext - Standardversion (*.rtf)
