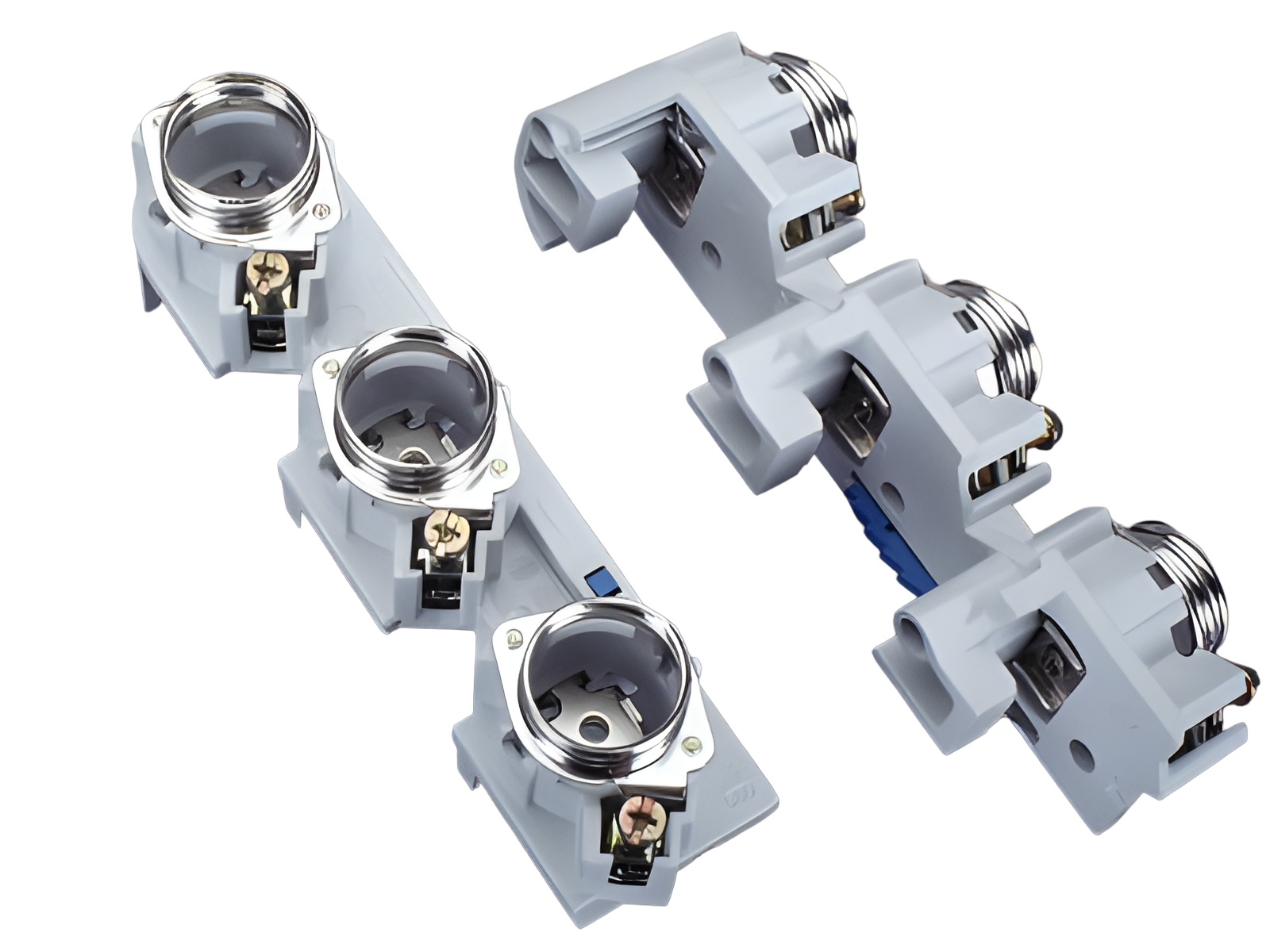

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 31481 000
CUSTO®60Classic
D-Reiter-Sicherungssockel, 42mm
für Schiene 10 mm, Passschraube
E 27 / 3P
sonstiges
für Sammelschienen 12, 15, 20, 25, 30 x 10 und Profilschienen
System
60Classic
| Produktgruppe | 01 |
| Untergruppe | 12 |
| VE | 10 |
| EAN | 4021267314811 |
| ECLASS 6.1 | 27142103 |
| ECLASS 7.1 | 27142103 |
| ETIM 4.0 | EC000094 |
| ETIM 5.0 | EC000094 |
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019
| Sicherungen nach Standard: | IEC / HD 60269-3 |
| zul. Verlustleistung der verwendeten Sicherung: | 4.5 W |
| Angaben IEC | |
| Standards | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-3:2010 + A1:2013 + A2:2019 |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 25 A |
| Bemessungsspannung (IEC) AC: | 500 V |
| Bemessungsspannung (IEC) DC: | 500 V |
| Bemessungsstossspannung Uimp: | 4 kV |
| ermittelt mit Sicherungen der Betriebsklasse: | gG |
| Kurzschlussstromfestigkeit bei Schutz durch Sicherungen: | 50 kA |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 0.8 W.
(Bei voller Belastung beträgt die Leistungsabgabe 1.2 W.)
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| max. zulässige Spannung (IEC) AC: | 550 V |
| max. zulässige Spannung (IEC) DC: | 525 V |
| Kontaktierung der Sicherungseinsätze auf der Sammelschiene über versilberte Kupferplatte | |
| für Sicherungseinsätze und Paßeinsätze nach DIN VDE 0636-3 IEC / HD 60269-3 |
| Mechanische Werte | |
| B x H x T: | 42 x 200 x 43 |
| Gewicht: | 22.0 kg/100 |
| Poligkeit: | 3-polig |
| für Sammelschienen: | 12, 15, 20, 25, 30 x 10 und Profilschienen |
| Befestigung: | sonstiges |
Befestigungsart: Verschiebeschutz durch Rastmechanismus Kontaktdruck erfolgt durch Schraubkappe Anzugsdrehmoment der Rahmenklemmen 3 Nm
| Klemmstellen | |
| Nicht geeignet für Aluminiumleiter ! |
| Zum Abnehmen vom Sammelschienensystem muss oberhalb des Artikels ein Freiraum vom mind. 10 mm vorhanden sein. | |
| Nicht geeignet für Aluminiumleiter ! | |
| zul. Verlustleistung der verwendeten Sicherung: | 4.5 W |
