for UL feeder circuits >250V

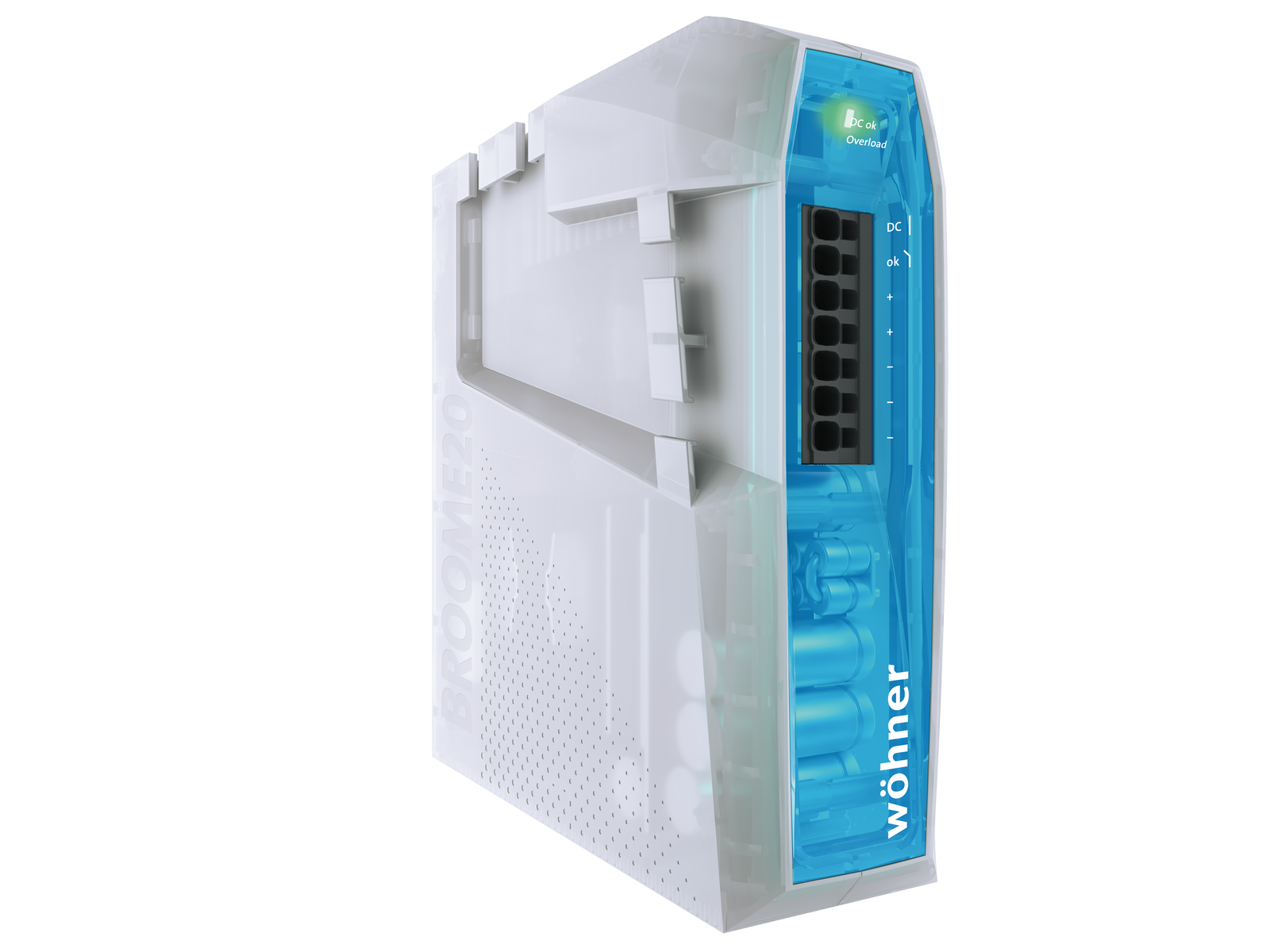

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 36203 000A
BROOME20®CrossBoard
Netzteil 20 A
400 V AC / 24 V DC, mit Push-in-Klemmen
mit CrossLink®-Schnittstelle
in Kürze lieferbar
System
CrossBoard® 125A / 250A, CrossBoard® 800 A
Produktvorteile
Direktkontaktierung auf CrossBoard®
Wirkungsgrad von 96% ermöglicht Baubreite von 49,5 mm
Kurzzeitige Erhöhung des Ausgangsstrom um bis zu 300%
Selbstschutz im Kurzschlussfall mit intelligentem Neustart
Entfall der Vorsicherung
Überspannungsfestigkeit bis zu 6 kV
| Produktgruppe | 21 |
| Untergruppe | 40 |
| VE | 1 |
| EAN | 4021267362034 |
| ECLASS 6.1 | 27142325 |
| ECLASS 7.1 | 27142325 |
| ETIM 4.0 | EC002540 |
| ETIM 5.0 | EC002540 |
Standards
IEC 61010-1:2010
IEC 61010-2-201:2013
UL 61010-1
UL 61010-2-201
Approbationen
IEC (CB) , UL
for UL feeder circuits >250V
Typnummer: BROOME20
UL file: E497002, UL category (for USA): NMTR. https://www.ul.com
UL file: E497002, UL category (for Canada): NMTR7. https://www.ul.com
| Angaben IEC | |
| Standards | |
|
IEC 61010-1:2010 IEC 61010-2-201:2013 |
| Elektrische Werte IEC | |
| Bemessungsspannung (IEC) AC: | 500 V |
| min. Betriebsspannung AC: | 380 V |
| Ausgangsspannung DC: | 24 V |
| Ausgangsstrom: | 20 A |
| Spannungsregelung: | Nein |
| typ. Überbrückungszeit (400 V): | 20 ms |
| typ. Überbrückungszeit (480 V): | 20 ms |
| Trennung Eingang / Ausgang: | SELV / PELV |
| Überspannungsschutz: | 32 V |
| paralleler Betrieb möglich: | Ja |
| Betrieb in Reihe möglich: | Ja |
| Bemessungsfrequenz (IEC): | 50 / 60 Hz |
| Bemessungsisolationsspannung Ui AC: | 800 V |
| Bemessungsstossspannung Uimp: | 6 kV |
| Spannungsabgriff 3-polig von L1 + L2 + L3 |
| Angaben UL | |
| Standards | |
|
UL 61010-1
UL 61010-2-201 |
| for UL feeder circuits >250V |
| Elektrische Werte UL | |
| Bemessungsspannung (UL) AC: | 500 V |
| min. Betriebsspannung AC: | 380 V |
| Bemessungsfrequenz (UL): | 50 / 60 Hz |
| Mechanische Werte | |
| B x H x T: | 49.5 x 160 x 150 |
| Gewicht: | 75.0 kg/100 |
| Poligkeit: | 3-polig |
| Schutzart: | IP30 |
| Einbaulage senkrecht: | Ja |
| Einbaulage waagerecht: | Nein |
| Klemmstellen | |
| Push-in Anschluss | |
| AWG12 (4 mm²) | |
| Antrieb: | 0,5x3 |
| Abisolierung: | 13 mm |
| Querschnitt min.: | 0.2 mm² |
| Querschnitt max.: | 4 mm² |
| Querschnitt min. UL: | AWG 24 |
| Querschnitt max. UL: | AWG 12 |
| for UL feeder circuits >250V |
