for UL feeder circuits >250V

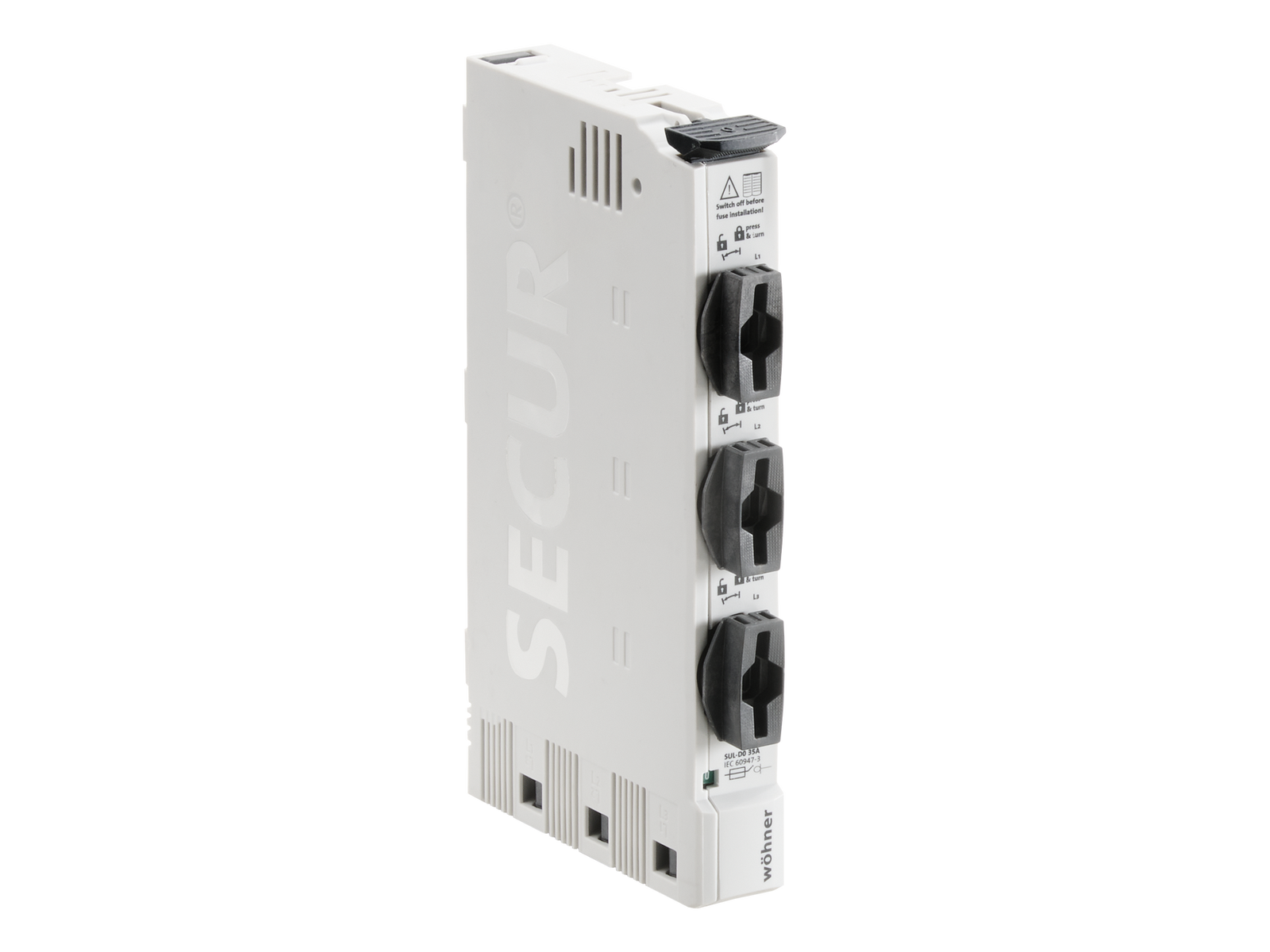

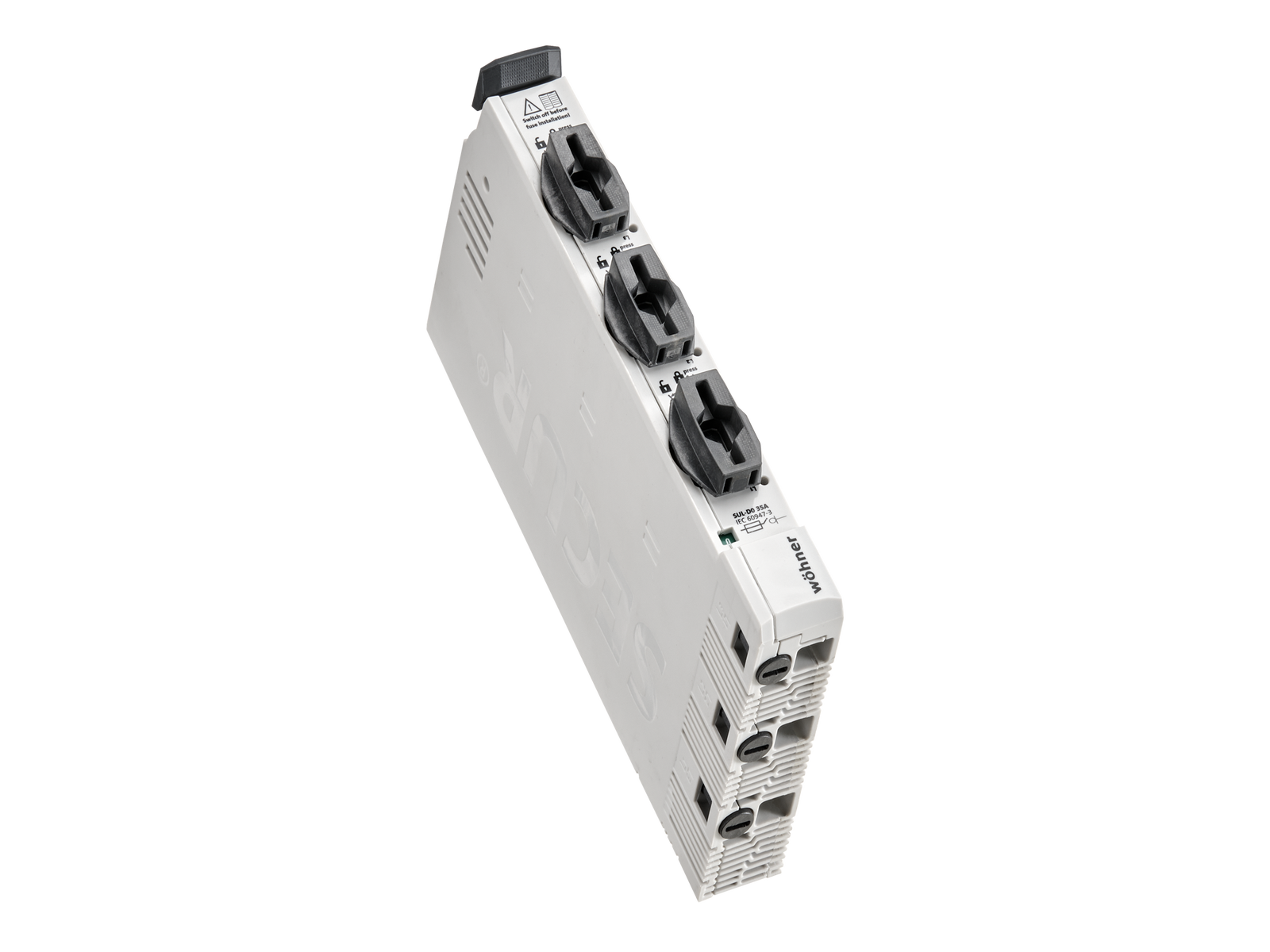

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 31260000A
D0-Lasttrennschalter mit Sicherungen, f. 3-pol. System
für D01 und D02-Sicherungen
E18 / 3P
bedienerunabhängiges Schalten (Sprungschaltwerk)
Anschluss unten
in Kürze lieferbar
System
CrossBoard® 125A / 250A, CrossBoard® 800 A
Produktvorteile
Federzugklemme für einen werkzeuglosen Anschluss (bei Erstinstallation)
| Produktgruppe | 01 |
| Untergruppe | 51 |
| VE | 1 |
| EAN | 4021267312602 |
Standards
IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte
Approbationen
IEC (CB) , VDE , CCC
| für Sicherungseinsätze Baugröße: | D0 |
| Sicherungen nach Standard: | IEC / HD 60269-3 |
| zul. Verlustleistung der verwendeten Sicherung: | 4 W |
| Angaben IEC | |
| Standards | |
|
IEC 60947-1:2020 IEC 60947-3:2020 nur AC-Bemessungswerte |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 35 A |
| Bemessungsspannung (IEC) AC: | 400 V |
| Bemessungsisolationsspannung Ui AC: | 500 V |
| Bemessungsstossspannung Uimp: | 6 kV |
| Gebrauchskategorie AC (IEC 60947-3): | AC-22B (400 V) |
| Bed. Kurzschlussstrom mit Sicherungen (AC): | 50 kA / 400 V |
| ermittelt mit Sicherungen der Betriebsklasse: | gG |
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden. |
| für Sicherungseinsätze und Paßeinsätze nach DIN VDE 0636-3 IEC / HD 60269-3 D02-Sicherungseinsätze mit versilberten Endkappen empfohlen |
|
Die Trennfunktion zwischen den zu- und abgangsseitigen Anschlüssen wird gemäß Produktnorm über das bestimmungsgemäße Öffnen vom Schaltmechanismus sichergestellt. |
| Mechanische Werte | |
| B x H x T: | 22.5 x 184 x 100 |
| Gewicht: | 33.0 kg/100 |
| Poligkeit: | 3-polig |
| Schutzart frontseitig: | IP20 |
Befestigungsart: Patentierter Rastmechanismus
| Klemmstellen | |
| Federzugverbindung | |
| Antrieb: | 0,8x4 |
| Abisolierung: | 12 mm |
| Querschnitt min.: | 1.5 mm² |
| Querschnitt max.: | 16 mm² |
| re: | 1,5 - 16 mm² |
| rm: | 1,5 - 16 mm² |
| rm + AE: | 1,5 - 16 mm² |
| f: | 1,5 - 16 mm² |
| f + AE: | 1,5 - 16 mm² |
| (f + AE eventuell nicht mit maximalen Querschnitt möglich) | |
| Nicht geeignet für Aluminiumleiter ! | |
|
1,5 - 16 mm² rund mehrdrähtig und feindrähtig ohne Aderendhülse |
|
| Nicht geeignet für Aluminiumleiter ! | |
| Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden. | |
| zul. Verlustleistung der verwendeten Sicherung: | 4 W |
