for UL feeder circuits >250V

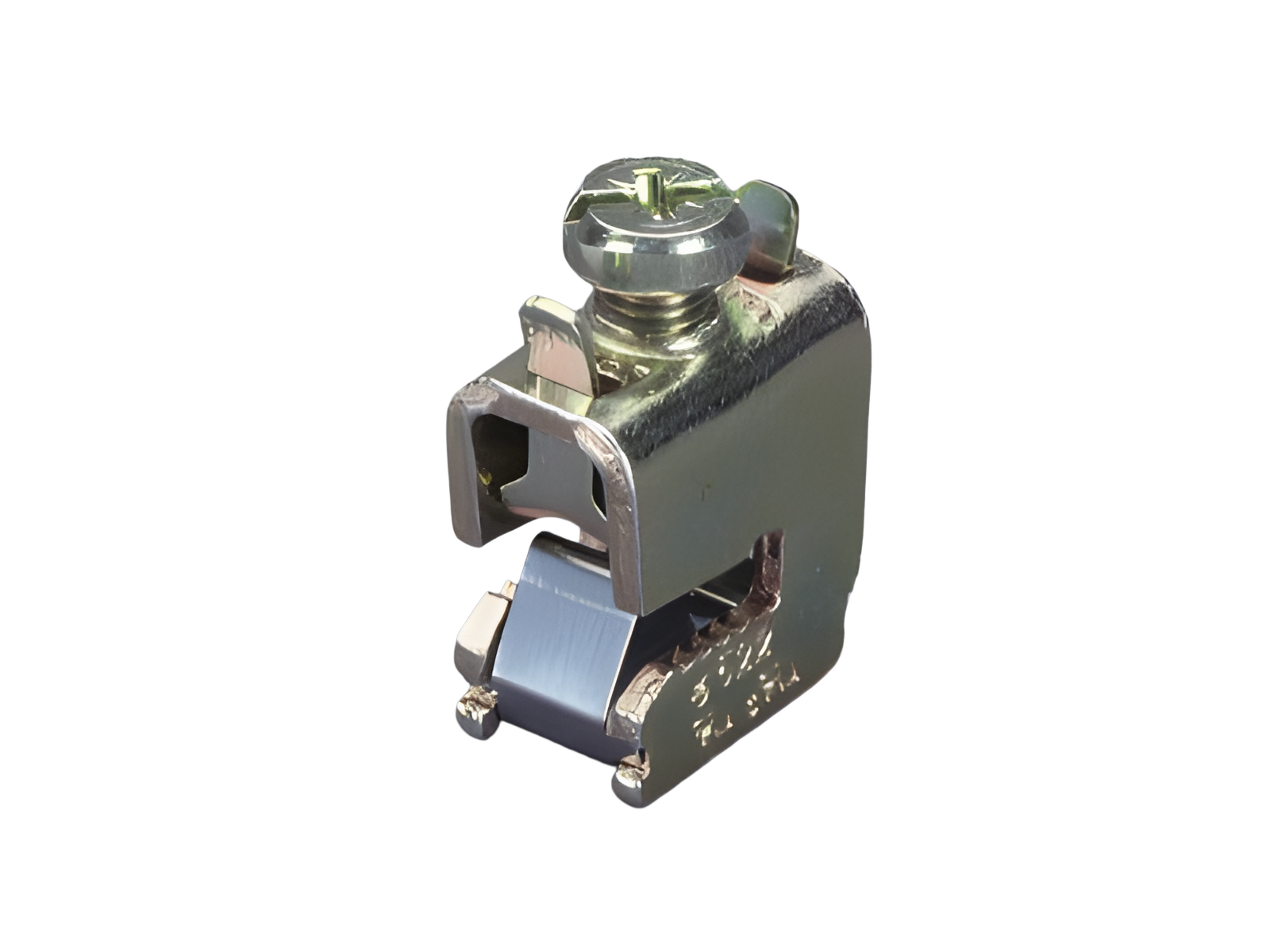

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 01285 000
CRITO®
Univ.-Leiteranschluss-Klemme
4 - 35 mm², AWG 12 - 2
für Sammelschienen Flachschienen 5 mm
System
60Classic, 30Compact 3P
Produktvorteile
Klemme mit integrierter Haltefeder, unverlierbarer Klemmschraube und geöffnetem Klemmraum.
Angabe von Nennquerschnitt und Anzugsdrehmoment auf der Klemme vermerkt
| Produktgruppe | 07 |
| Untergruppe | 06 |
| VE | 50 |
| EAN | 4021267012854 |
| ECLASS 6.1 | 27141146 |
| ECLASS 7.1 | 27141146 |
| ETIM 4.0 | EC000001 |
| ETIM 5.0 | EC000001 |
Standards
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
UL 508
Approbationen
CSA , UL
Typnummer: 522
UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com
CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org
CCC Zulassung: nicht zertifizierungspflichtig
| Angaben IEC | |
| Standards | |
|
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003 |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 115 A |
| Bemessungsspannung (IEC) AC: | 690 V |
| Bemessungsstoßstromfestigkeit Ipk max.: | 34.9 kA |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 0.0 W.
(Bei voller Belastung beträgt die Leistungsabgabe 0.0 W.)
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| max. zulässige Spannung (IEC) AC: | 1000 V |
| max. zulässige Spannung (IEC) DC: | 1500 V |
| Strombelastbarkeit (IEC) max.: | 270 A |
| Angaben UL | |
| Standards | |
| UL 508 |
| suitable for field-installed conductors |
| Elektrische Werte UL | |
| Bemessungsstrom (UL): | 115 A |
| Bemessungsspannung (UL) AC: | 600 V |
| Bemessungsfrequenz (UL): | 50 / 60 Hz |
| für Leitungen UL: | Cu 75°C |
| Mechanische Werte | |
| B x H x T: | 16 x 29 x 36 |
| Gewicht: | 4.6 kg/100 |
| für Sammelschienen: | Flachschienen 5 mm |
| Klemmstellen | |
| Schraub-Klemmverbindung | |
| Antrieb: | PZ3 |
| Querschnitt min.: | 4 mm² |
| Querschnitt max.: | 35 mm² |
| re: | 4 - 35 mm² |
| rm: | 4 - 35 mm² |
| f: | 4 - 35 mm² |
| f + AE: | 4 - 35 mm² |
| (f + AE eventuell nicht mit maximalen Querschnitt möglich) | |
| Md min.: | 4.8 Nm |
| Md max.: | 7.2 Nm |
| Nicht geeignet für Aluminiumleiter ! | |
| Klemmraum: | 10 x 11 |
| lam. Cu Breite: | 8 - 10 mm |
| lam. Cu Dicke: | 2 - 10 mm |
| Anzahl lam. Cu: | 1 |
| Querschnitt min. UL: | AWG 12 |
| Querschnitt max. UL: | AWG 2 |
| für Leitungen UL: | Cu 75°C |
| Nicht geeignet für Aluminiumleiter ! | |
| Die Isolationseigenschaften des Artikels werden durch die Einbaubedingungen bestimmt. | |
|
Die Eignung für feeder circuits (Einhaltung der erforderlichen feeder spacings) wird durch die Einbaubedingungen bestimmt. |
