for UL feeder circuits >250V
Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 01829 000

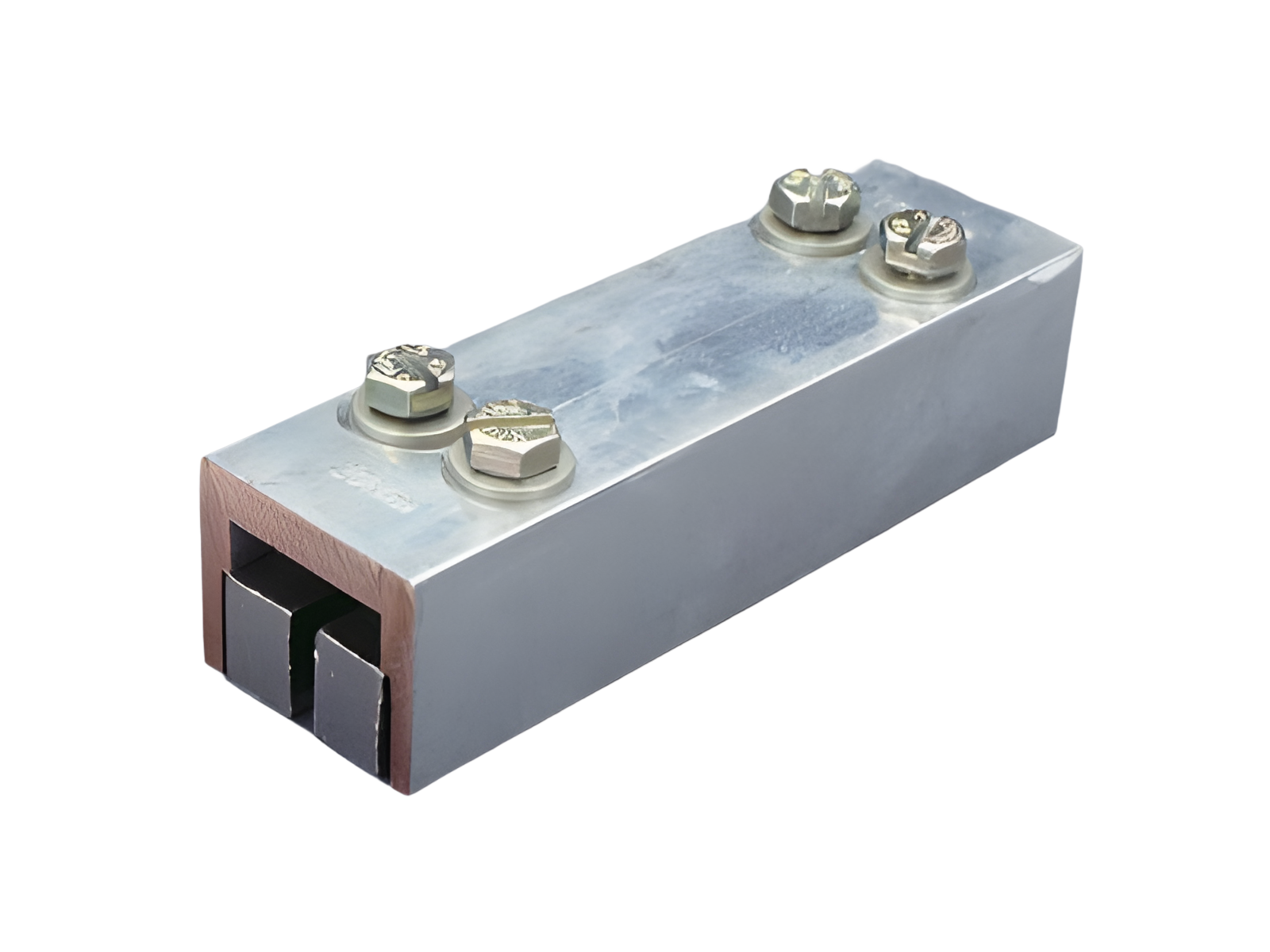

Schienen-Längsverbindung 1600 A
150 mm lang
für Sammelschienen Doppel-T-Profil
System
60Classic
| Produktgruppe | 07 |
| Untergruppe | 33 |
| VE | 3 |
| EAN | 4021267018290 |
| ECLASS 6.1 | 27400606 |
| ECLASS 7.1 | 27400606 |
| ETIM 4.0 | EC000713 |
| ETIM 5.0 | EC000713 |
Standards
IEC 61439-1:2020
UL 508
Approbationen
UL
for UL feeder circuits >250V
Typnummer: LVH-L
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
CCC Zulassung: nicht zertifizierungspflichtig
| Angaben IEC | |
| Standards | |
| IEC 61439-1:2020 |
| Elektrische Werte IEC | |
| Bemessungsspannung (IEC) AC: | 690 V |
| Bemessungsstoßstromfestigkeit Ipk max.: | 72.7 kA |
| Bemessungskurzzeitstromfestigkeit Icw (1,0 s) max.: | 51.4 kA |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 6.8 W.
(Bei voller Belastung beträgt die Leistungsabgabe 10.6 W.)
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| max. zulässige Spannung (IEC) AC: | 1000 V |
| max. zulässige Spannung (IEC) DC: | 1500 V |
| Strombelastbarkeit (IEC) max.: | 1’600 A |
| Angaben UL | |
| Standards | |
| UL 508 |
| for UL feeder circuits >250V |
| Elektrische Werte UL | |
| Bemessungsstrom (UL): | 1400 A |
| SCCR protected max.: | 65 kA |
| 65 kA in combination with H720-L and any DIVQ/7 1600 A / 480 V AC |
| SCCR: | 45 kA |
| Mechanische Werte | |
| B x H x T: | 150 x 44 x 43 |
| Gewicht: | 146.1 kg/100 |
| für Sammelschienen: | Doppel-T-Profil |
| zulässiger Schienenversatz: | 5 |
| zul. Abstand zwischen den Systemen: | 100 - 110 mm |
| Klemmstellen | |
| Schraub-Klemmverbindung | |
| M8 | |
| Md min.: | 16.0 Nm |
| Md max.: | 24.0 Nm |
| Die Isolationseigenschaften des Artikels werden durch die Einbaubedingungen bestimmt. | |
|
Max. zulässiger Schienenversatz 5 mm, für eine 3-polige Verbindung werden 3 Stück benötigt. |
|
| for UL feeder circuits >250V | |
| für einen UL-konformen Aufbau der Schienenlängsverbindung ist der Einsatz des UL-Trennstegesets 01362 zwingend erforderlich |
01362
000
UL-Trennstegeset, 3-polig
für Längsverbinder 01886, 01829, 01275
200 mm
