for UL feeder circuits >250V

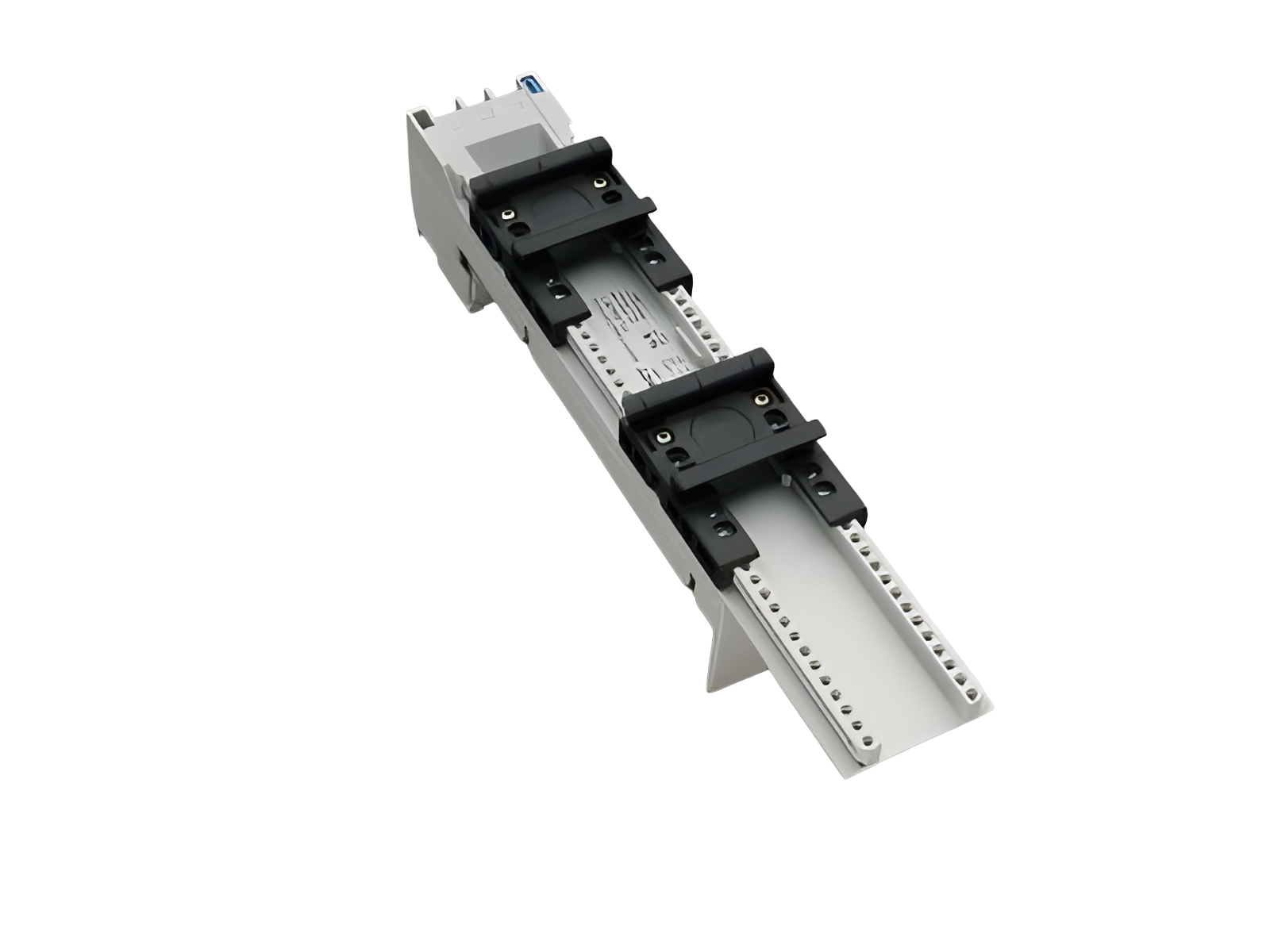

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 32439 000
EQUES®60Classic
Sammelschienenadapter 25 A
3-polig
2 verschiebbare Tragschienen
45 x 260, mit Schraubklemmen 6 mm² von hinten
für Sammelschienen 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
System
60Classic
| Produktgruppe | 05 |
| Untergruppe | 21 |
| VE | 4 |
| EAN | 4021267324391 |
| ECLASS 6.1 | 27370304 |
| ECLASS 7.1 | 27370304 |
| ETIM 4.0 | EC001531 |
| ETIM 5.0 | EC001531 |
Standards
IEC 61439-1:2020
UL 508
Approbationen
CSA , UL
for UL feeder circuits >250V
Typnummer: EEC6025-L
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org
CCC Zulassung: nicht zertifizierungspflichtig
| Angaben IEC | |
| Standards | |
| IEC 61439-1:2020 |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 25 A |
| Bemessungsspannung (IEC) AC: | 690 V |
| Bemessungsisolationsspannung Ui AC: | 800 V |
| Bemessungsstossspannung Uimp: | 6 kV |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 1.2 W.
(Bei voller Belastung beträgt die Leistungsabgabe 1.9 W.)
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| max. zulässige Spannung (IEC) DC: | 800 V |
| Angaben UL | |
| Standards | |
| UL 508 |
| for UL feeder circuits >250V |
| Elektrische Werte UL | |
| Bemessungsstrom (UL): | 25 A |
| Bemessungsspannung (UL) AC: | 600 V |
| Bemessungsfrequenz (UL): | 50 / 60 Hz |
| SCCR unprotected max.: | 5 kA |
| 3 cycles (without OPD) @ 600 V AC | |
| SCCR protected max.: | 65 kA |
| SCCR: |
30 kA with any NKJH Comb. Motor Controller 12,5 A / 600 V AC
65 kA with any NKJH Comb. Motor Controller 25 A / 480 V AC 50 kA with any NKJH Comb. Motor Controller 32 A / 480 V AC 65 kA with any NKJH Comb. Motor Controller 16 A / 480 V AC |
| Mechanische Werte | |
| B x H x T: | 45 x 260 x 63 |
| Gewicht: | 35.2 kg/100 |
| Poligkeit: | 3-polig |
| für Sammelschienen: | 12, 15, 20, 25, 30 x 5, 10 und Profilschienen |
| Klemmstellen | |
| Rahmenklemme | |
| Antrieb: | PZ1 |
| Abisolierung: | 10 mm |
| Querschnitt min.: | 0.75 mm² |
| Querschnitt max.: | 6 mm² |
| Md min.: | 1.6 Nm |
| Md max.: | 2.4 Nm |
| Zum Abnehmen vom Sammelschienensystem muss oberhalb des Artikels ein Freiraum vom mind. 12 mm vorhanden sein. | |
|
für feeder circuits nach UL508a wird das Zubehör 32973 benötigt |
|
|
die Kurzschlussfestigkeit der Kombination aus Sammelschienenadapter und Motorschutzschalter wird durch den Motorschutzschalter bestimmt |
|
| for UL feeder circuits >250V |
32969
000
Tragschienenbegrenzung
Mehr
32973
000

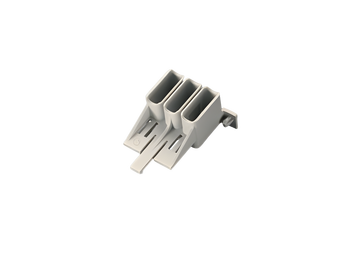

UL-Klemmenaufsatz
für Sammelschienenadapter 32436 und 32439
Mehr
32907
000
Leitung AWG 10 (6 mm²), 130 mm lang
Mehr
32921
000
Leitung AWG 14 (2,5 mm²), 105 mm lang
Mehr
32916
000A
Leitung AWG 10 (6 mm²), 280 mm lang
Mehr
32929
000A
Leitung AWG 12 (4 mm²), 190 mm lang
Mehr
32935
000A
Leitung AWG 10 (6 mm²), 190 mm lang
Mehr
32918
000A
Leitung AWG 14 (2,5 mm²), 190 mm lang
Mehr
