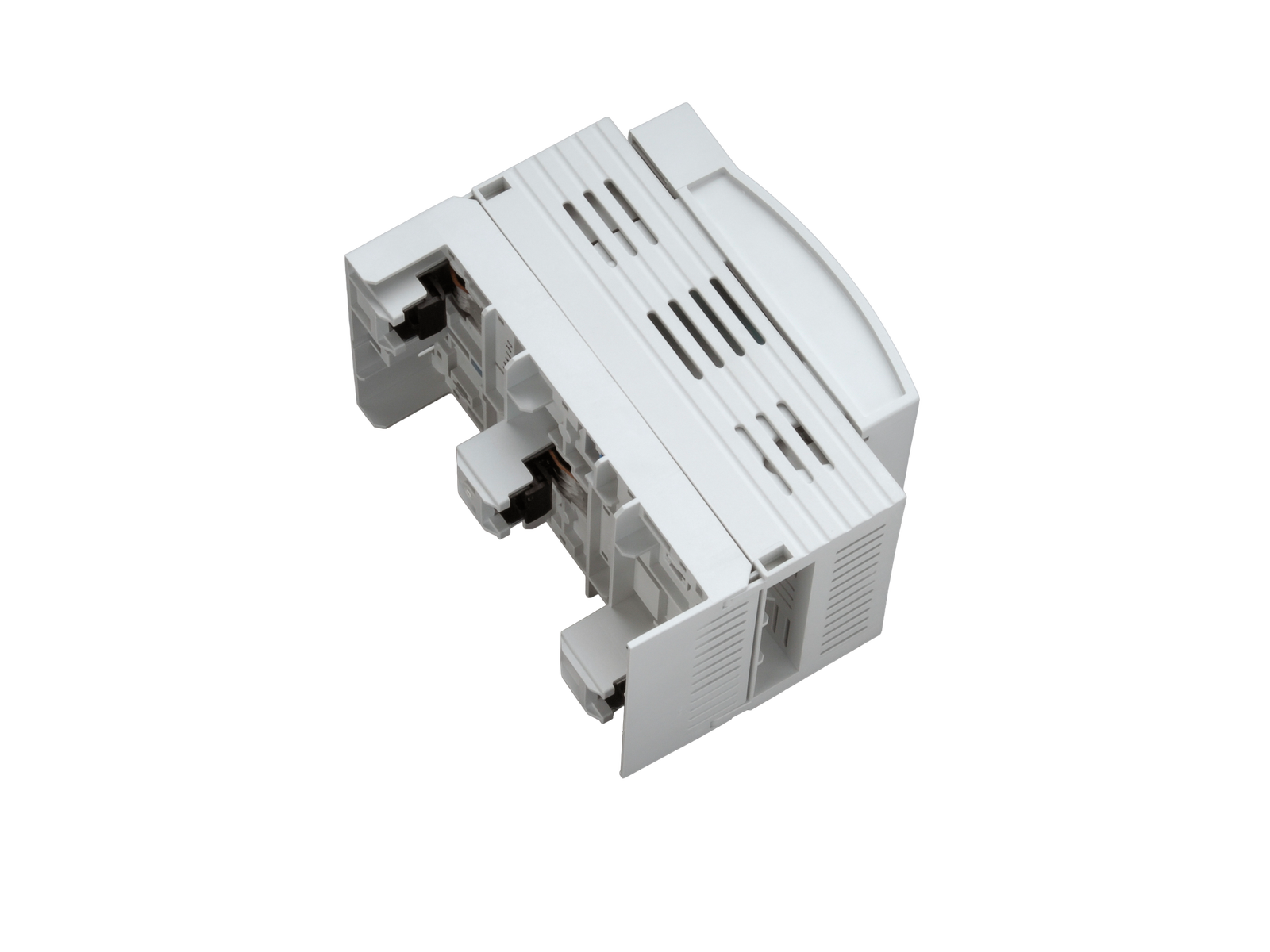

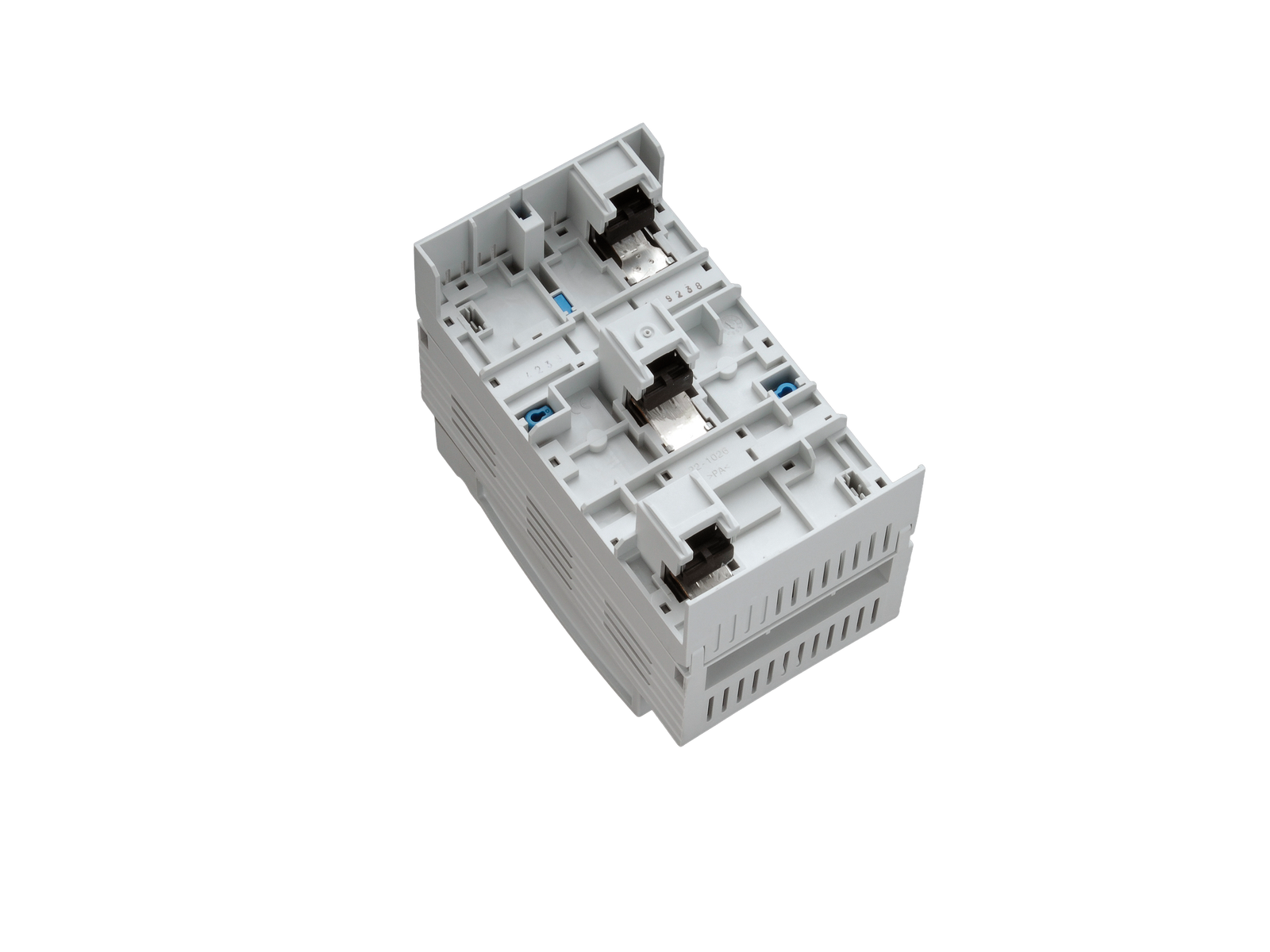

NH-Sicherungs-Lasttrennschalter Gr. 000, 125 A (33416)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 33416000

QUADRON^®30Compact

NH-Sicherungs-Lasttrennschalter Gr. 000, 125 A

Rahmenklemme

Anschluss oben oder unten

für Sammelschienen 12 x 5, 10

System

30Compact 3P

Produktvorteile

Adaptertechnik der CrossLink® Technology
Schneller und sicherer Umbau des Anschlusses für oben oder unten; die spannungsführenden Teile bleiben berührungsgeschützt
Einfaches und sicheres Aufrasten und Kontaktieren
Sicheres Anschließen durch zweigeteilten Berührungsschutz

Produktgruppe	09
Untergruppe	22

VE	1
EAN	4021267334161

ECLASS 6.1	27142108
ECLASS 7.1	27142108
ETIM 4.0	EC001040
ETIM 5.0	EC001040

Zulassungen

Standards

IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte

UL 4248-1

Approbationen

IEC (CB) , UL , VDE , CCC , DNV GL

for UL feeder circuits >250V

Typnummer: QCB-NH000

UL file: E230163, UL category (for USA): IZLT2 https://www.ul.com

CCC Zertifikat: 2010010302405871

Technische Daten

für Sicherungseinsätze Baugröße:	NH 000
Sicherungen nach Standard:	IEC / HD 60269-2
zul. Verlustleistung der verwendeten Sicherung:	9 W
Anforderung an Kontaktstücke:	Sicherungseinsätze mit versilberten Kontaktstücken empfohlen bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten

Angaben IEC
Standards
IEC 60947-1:2020 IEC 60947-3:2020 nur AC-Bemessungswerte

Elektrische Werte IEC
Bemessungsstrom (IEC):	125 A
Bemessungsspannung (IEC) AC:	690 V

Bemessungsspannung (IEC) DC:

440 V

Bemessungsisolationsspannung U_i AC:	800 V
Bemessungsisolationsspannung U_i DC:	500 V
Bemessungsstossspannung U_imp:	6 kV

Gebrauchskategorie AC (IEC 60947-3):	AC-21B (690 V / 80 A) AC-22B (500 V / 100 A) AC-22B (400 V / 125 A)
Gebrauchskategorie DC (IEC 60947-3):	DC-Angaben: 2 Strombahnen (L1,L3) in Reihe DC-22B (440V / 63A) DC-22B (220V / 100A) DC-21B (440V / 80A) DC-21B (220V / 125A)

Bed. Kurzschlussstrom mit Sicherungen (AC):	50 kA / 400 V (125A)
	50 kA / 500 V (100A)
	50 kA / 690 V (50A)
ermittelt mit Sicherungen der Betriebsklasse:	gG

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 8.8 W.

(Bei voller Belastung beträgt die Leistungsabgabe 13.8 W.)

zusätzliche Daten IEC
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen.

max. zulässige Spannung (IEC) DC:

800 V

Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden.

für Sicherungseinsätze IEC 60269-2 / DIN VDE 0636-2 Gr. 000 (max. 21 mm breit) bis 9 W Verlustleistung
Besondere Betriebsbedingungen gemäß IEC / EN 61439-1 können zu Fehlauslösungen von Meldeschaltern oder Sicherungsüberwachungen führen. Die vorliegenden Betriebsbedingungen sind dementsprechend bei der Auswertung der Meldesignale zu berücksichtigen.
Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage. Bei Verwendung als Trennschalter ist die Einhaltung der Abstände nicht erforderlich. Bei Dauerbetrieb von mehreren Geräten nebeneinander ist der Bemessungsbelastungsfaktor nach VDE 0660 Teil 500 / EN60439-1, Tabelle 1 zu beachten.
Systemkomponente: frontseitig Schutzart IP30 nach DIN EN 60529, im Anschlussbereich vom Einbau abhängig Adaptermodul: frontseitig Schutzart IP20 nach DIN EN 60529 (fingersicher)

Angaben UL
Standards
UL 4248-1

for UL feeder circuits >250V

Elektrische Werte UL
Bemessungsstrom (UL):	125 A
Bemessungsspannung (UL) AC:	600 V
Bemessungsfrequenz (UL):	50 / 60 Hz

SCCR:

100 kA

Mechanische Werte
B x H x T:	90 x 160 x 98
Gewicht:	90.0 kg/100
Poligkeit:	3-polig
für Sammelschienen:	12 x 5, 10

Schutzart frontseitig:

IP30

Sammelschienenverbindung: fremdgefederte Kontaktierung, komfortabler Rastmechanismus, einfaches Umstellen der Kombifüße von 5 auf 10 mm dicke Sammelschienen

Klemmstellen
Rahmenklemme
Antrieb:	S4
Abisolierung:	20 mm
Querschnitt min.:	1.5 mm²
Querschnitt max.:	50 mm²
Md min.:	3.2 Nm
Md max.:	4.8 Nm
Nicht geeignet für Aluminiumleiter !

Anwendungshinweise

Nicht geeignet für Aluminiumleiter !
Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden.

zul. Verlustleistung der verwendeten Sicherung:	9 W
Anforderung an Kontaktstücke:	Sicherungseinsätze mit versilberten Kontaktstücken empfohlen bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten
