for UL feeder circuits >250V

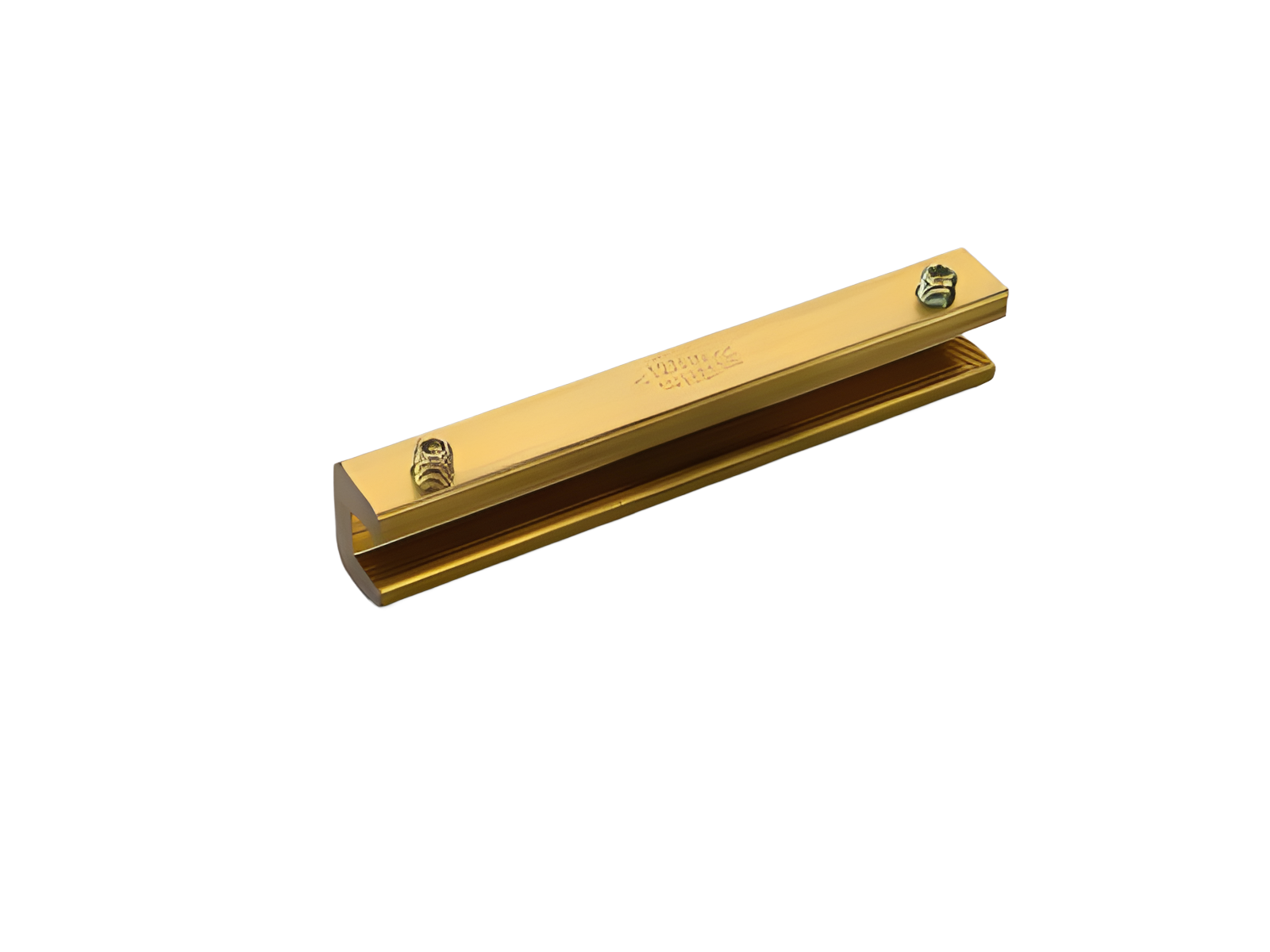

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 01193000
Schienen-Längsverbindung 520 A
150 mm
für Sammelschienen 12, 15, 20 x 5, 10
System
60Classic, 30Compact 3P
| Produktgruppe | 07 |
| Untergruppe | 33 |
| VE | 3 |
| EAN | 4021267011932 |
| ECLASS 6.1 | 27400606 |
| ECLASS 7.1 | 27400606 |
| ETIM 4.0 | EC000713 |
| ETIM 5.0 | EC000713 |
Standards
IEC 61439-1:2020
Approbationen
DNV GL
CCC Zulassung: nicht zertifizierungspflichtig
| Angaben IEC | |
| Standards | |
| IEC 61439-1:2020 |
| Elektrische Werte IEC | |
| Bemessungsspannung (IEC) AC: | 690 V |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 6.9 W.
(Bei voller Belastung beträgt die Leistungsabgabe 10.8 W.)
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| max. zulässige Spannung (IEC) AC: | 1000 V |
| max. zulässige Spannung (IEC) DC: | 1500 V |
| Strombelastbarkeit (IEC) max.: | 520 A |
| Elektrische Werte | |
| SCCR: | 18 kA |
| Mechanische Werte | |
| B x H x T: | 150 x 36 x 20 |
| Gewicht: | 52.4 kg/100 |
| für Sammelschienen: | 12, 15, 20 x 5, 10 |
| zulässiger Schienenversatz: | 1 |
| zul. Abstand zwischen den Systemen: | 100 - 110 mm |
| Klemmstellen | |
| Schraub-Klemmverbindung | |
| M8 | |
| Md min.: | 9.6 Nm |
| Md max.: | 14.4 Nm |
| Die Isolationseigenschaften des Artikels werden durch die Einbaubedingungen bestimmt. | |
|
Hinweise |
!!! Max. zulässiger Schienenversatz 1 mm !!! für eine 3-polige Verbindung werden 3 Stück benötigt. |
