for UL feeder circuits >250V

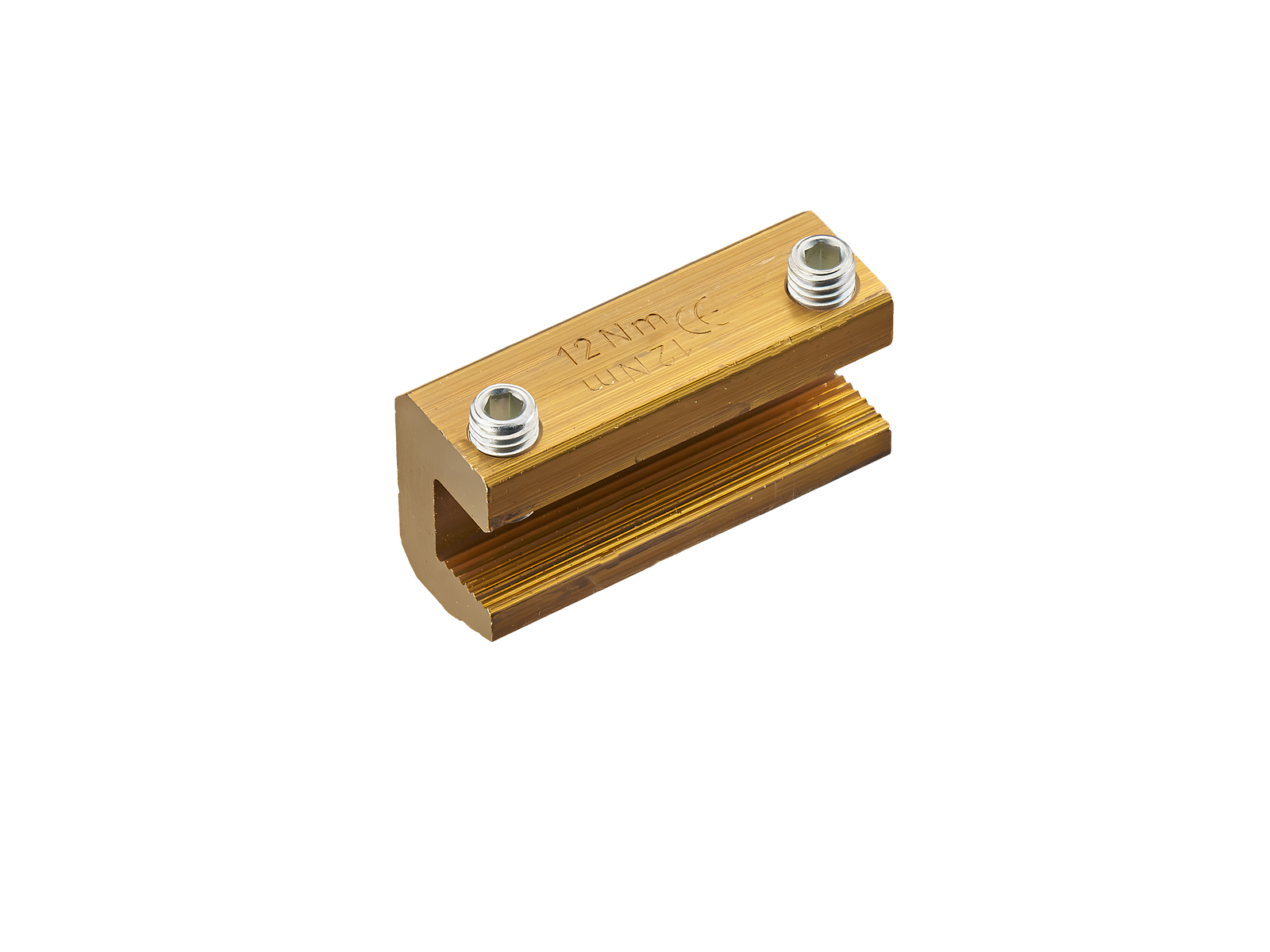

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 01166000
Schienen-Längsverbindung 520 A
55 mm
für Sammelschienen 12, 15, 20 x 5, 10
System
60Classic, 30Compact 3P
| Produktgruppe | 07 |
| Untergruppe | 33 |
| VE | 12 |
| EAN | 4021267011666 |
| ECLASS 6.1 | 27400606 |
| ECLASS 7.1 | 27400606 |
| ETIM 4.0 | EC000713 |
| ETIM 5.0 | EC000713 |
Standards
IEC 61439-1:2020
Approbationen
DNV GL
CCC Zulassung: nicht zertifizierungspflichtig
| Angaben IEC | |
| Standards | |
| IEC 61439-1:2020 |
| Elektrische Werte IEC | |
| Bemessungsspannung (IEC) AC: | 690 V |
| Bemessungsstoßstromfestigkeit Ipk max.: | 63.1 kA |
| Bemessungskurzzeitstromfestigkeit Icw (1,0 s) max.: | 21 kA |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 2.5 W.
(Bei voller Belastung beträgt die Leistungsabgabe 3.9 W.)
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| max. zulässige Spannung (IEC) AC: | 1000 V |
| max. zulässige Spannung (IEC) DC: | 1500 V |
| Strombelastbarkeit (IEC) max.: | 520 A |
| Mechanische Werte | |
| B x H x T: | 55 x 29 x 20 |
| Gewicht: | 19.2 kg/100 |
| für Sammelschienen: | 12, 15, 20 x 5, 10 |
2 Klemmschrauben M 8
Anzugsdrehmoment 12 Nm
| zulässiger Schienenversatz: | 1 |
| zul. Abstand zwischen den Systemen: | 5 - 10 mm |
| Die Isolationseigenschaften des Artikels werden durch die Einbaubedingungen bestimmt. | |
|
Hinweise |
!!! Max. zulässiger Schienenversatz 1 mm !!! für eine 3-polige Verbindung werden 3 Stück benötigt. |
