Produktauswahl

for UL feeder circuits >250V

NH-Sicherungsleiste 160 A (33705)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 33705000A

QUADRON®185Power

NH-Sicherungsleiste 160 A

Größe 00, offene Ausführung

Schraube M8, flache Version

für Sammelschienen 30, 40, 60, 80, 100, 120 x 10

System

185Power

Produktgruppe 12
Untergruppe 32
VE 1
EAN 4021267337056
ECLASS 6.1 27142106
ECLASS 7.1 27142106
ETIM 4.0 EC001046
ETIM 5.0 EC001046

Zulassungen

Standards

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

Typnummer: QU185-00-O

Technische Daten

für Sicherungseinsätze Baugröße: NH 000, NH 00
Sicherungen nach Standard: IEC / HD 60269-2
zul. Verlustleistung der verwendeten Sicherung: 12 W
Angaben IEC
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
Elektrische Werte IEC
Bemessungsstrom (IEC): 160 A
Bemessungsspannung (IEC) AC: 690 V
Bemessungsstossspannung Uimp: 12 kV
Kurzschlussstromfestigkeit bei Schutz durch Sicherungen: 50 kA
zusätzliche Daten IEC

Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen.

max. zulässige Spannung (IEC) AC: 1000 V
Mechanische Werte
B x H x T: 50 x 670 x 129
Gewicht: 190.0 kg/100
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Klemmstellen


Schraube M8 :
Md 12 - 14 Nm

Anwendungshinweise

zul. Verlustleistung der verwendeten Sicherung: 12 W

Links

Downloads

Zubehör

33739000A
Klemmbügel
für Sammelschienensystem ohne Systemabdeckung
Größe 00
Mehr

33734000A

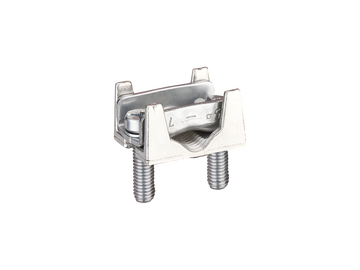

Prismenklemme
für Cu / Al 10 - 95 mm²
Größe 00
Mehr

33725000A
Anschlussraumabdeckung, flache Variante, Abgang unten
for 33704, 33705, 33719, 33724, 33773, 33774, 33775
Größe 00
Mehr

33728000A
Doppeladapter
für 2 Geräte Größe NH 00
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

79448000

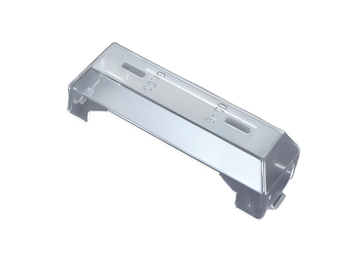

Grifflaschenabdeckung
für NH-Unterteil und 33705
NH 00
Mehr

33765000A
CrossLink®-Klemmbügel IP20
für berührungsgeschütztes Sammelschienensystem
Größe 00
Mehr

33766000A
Steckerträger mit Tragschiene
für Wandlerverdrahtung
Größe 00
Mehr

33767000A
Geräteträger mit Tragschienen
für Si.-Überw. und Wandlerverdr.
Größe 00
Auslaufartikel
Mehr
