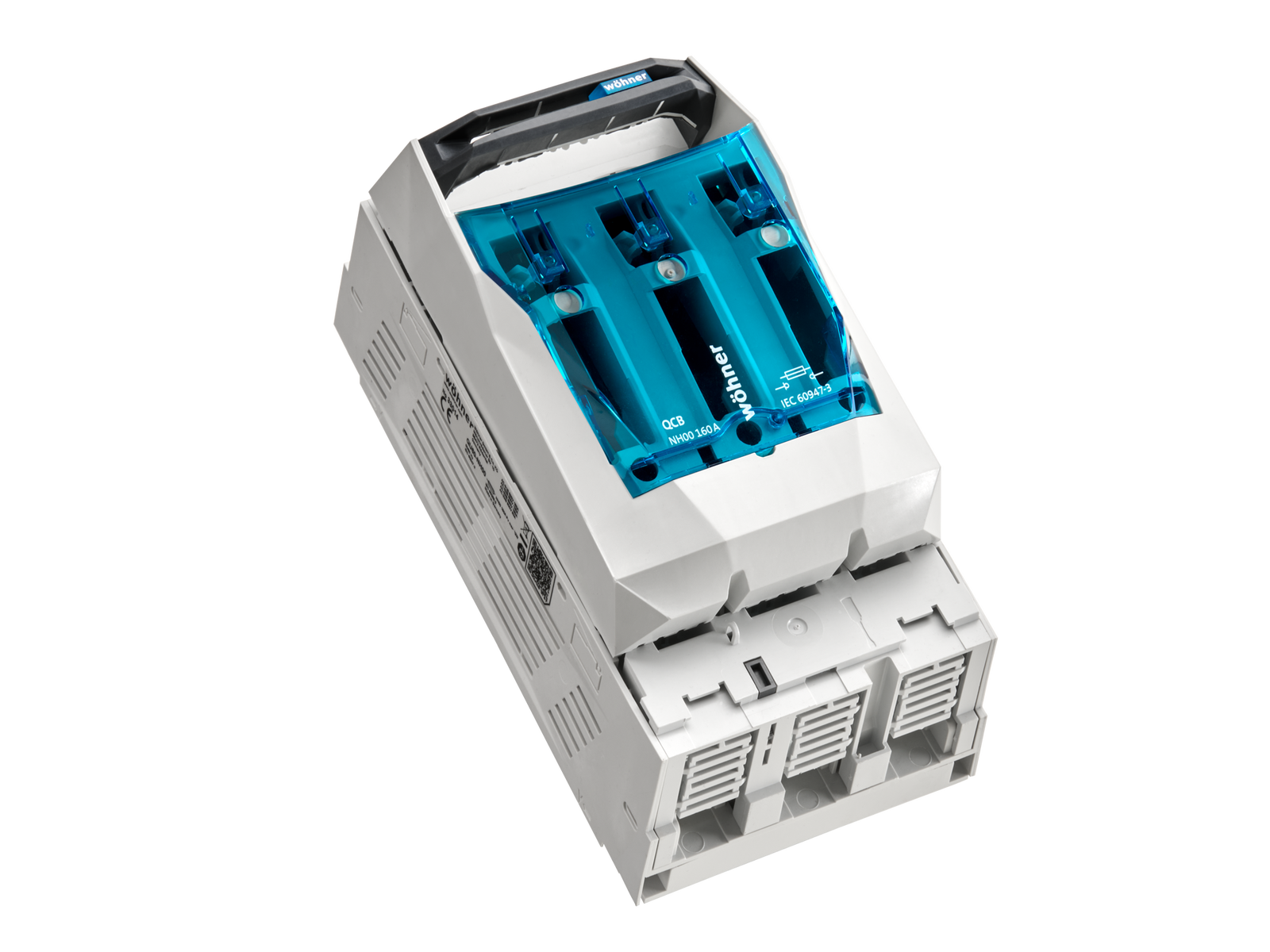

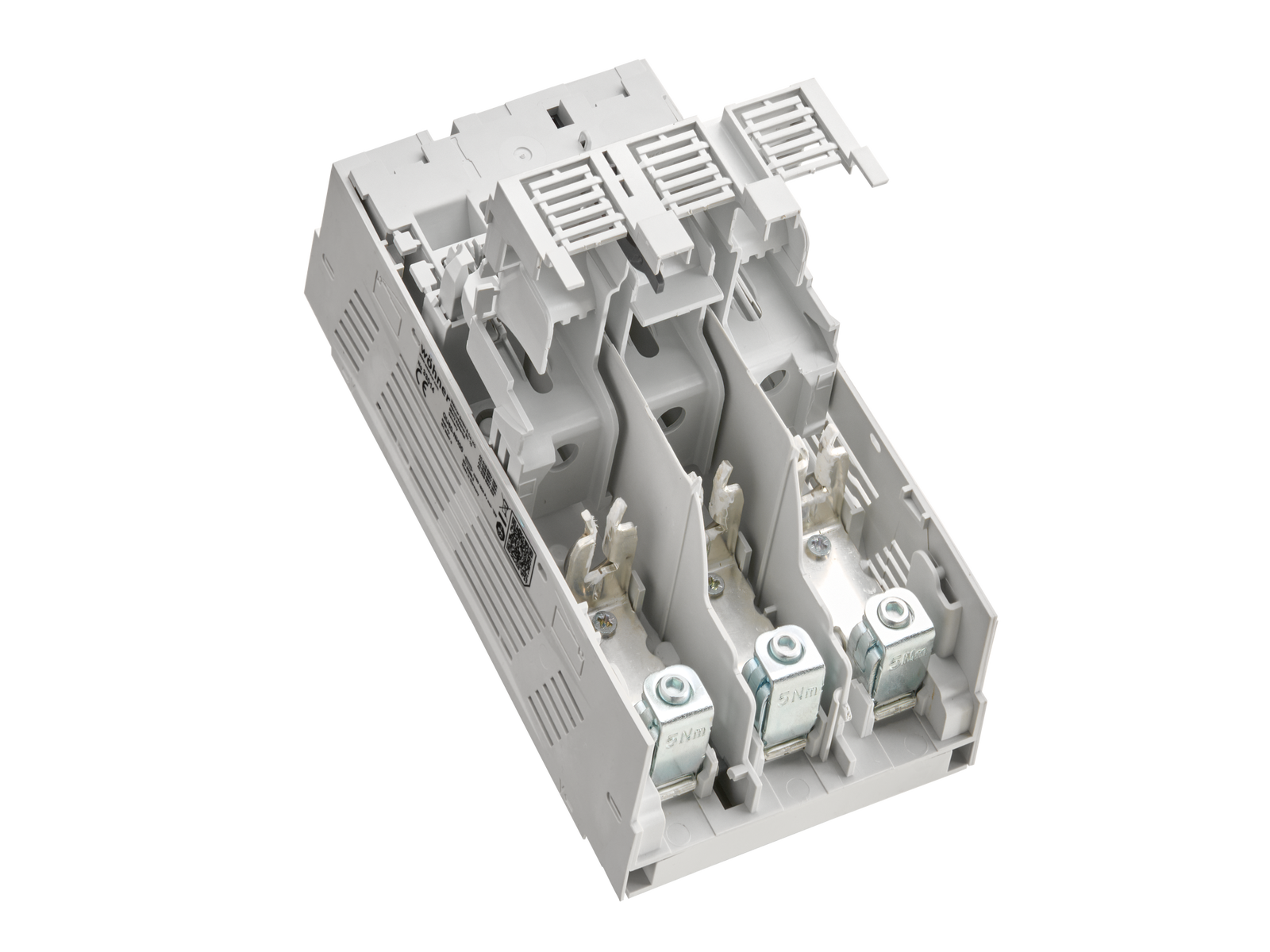

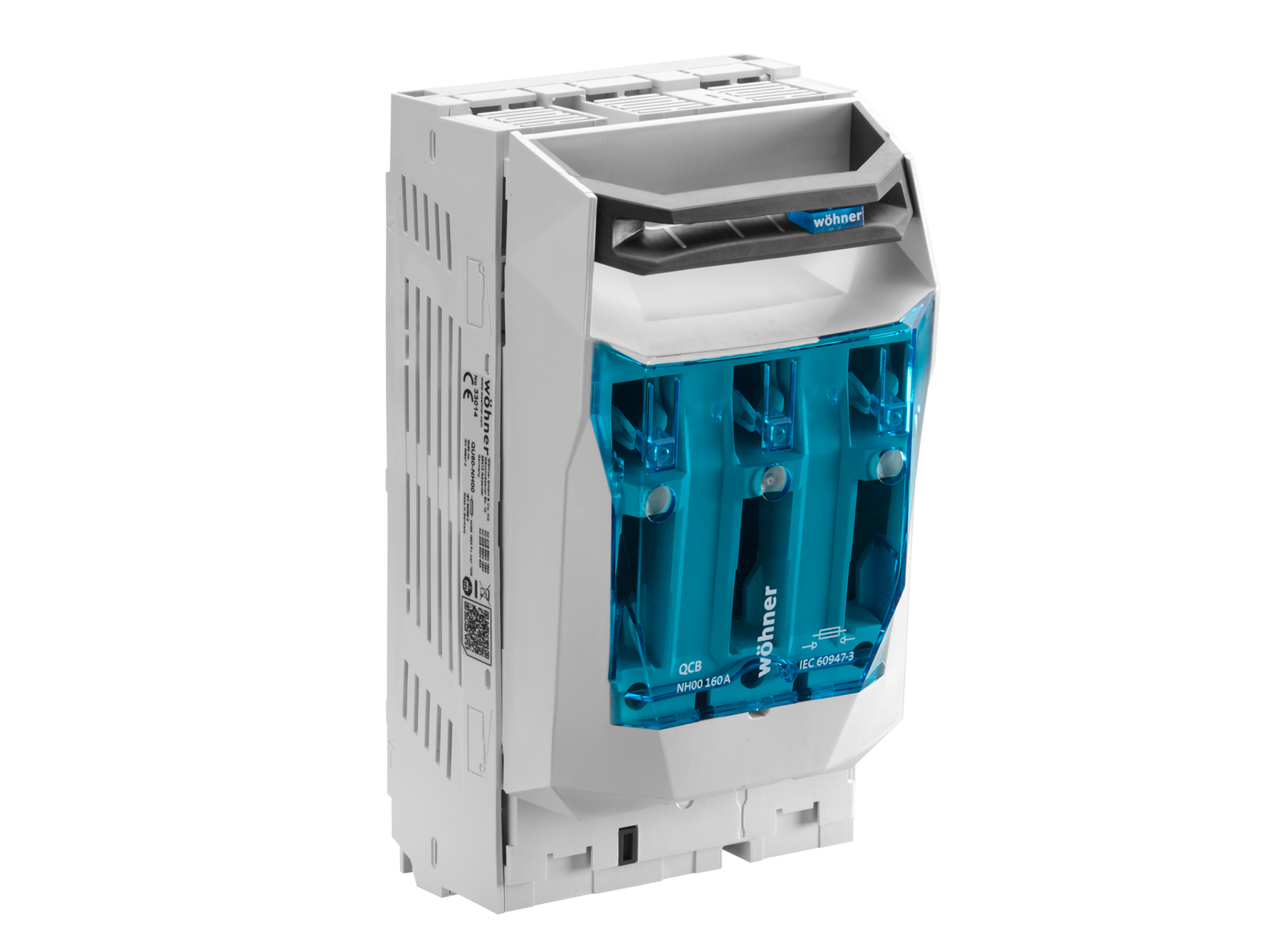

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 33014000A
QUADRON®CrossBoard
NH-Sicherungs-Lasttrennschalter Gr. 00, 160 A
Rahmenklemme
Anschluss oben oder unten
in Kürze lieferbar
System
CrossBoard® 800 A
Produktvorteile
Schneller und sicherer Umbau der Kabelabgangsseite für Anschluss oben und unten
Einfaches und sicheres Aufrasten und Kontaktieren ohne Werzeug
Zum Anschluss der Kabel ist die Demontage des Berührungsschutzes nicht notwendig
Produktgruppe | 09 |
Untergruppe | 70 |
VE | 1 |
EAN | 4021267330149 |
ECLASS 6.1 | 27142108 |
ECLASS 7.1 | 27142108 |
ETIM 4.0 | EC001040 |
ETIM 5.0 | EC001040 |
Standards
IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte
UL 4248-1
Approbationen
UL , VDE
for UL feeder circuits >250V
UL file: E230163, UL category (for USA): IZLT2 https://www.ul.com
für Sicherungseinsätze Baugröße: | NH 000, NH 00 |
Sicherungen nach Standard: | IEC / HD 60269-2 |
zul. Verlustleistung der verwendeten Sicherung: | 12 W |
Anforderung an Kontaktstücke: |
Sicherungseinsätze mit versilberten Kontaktstücken empfohlen bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten |
Angaben IEC | |
Standards | |
IEC 60947-1:2020 IEC 60947-3:2020 nur AC-Bemessungswerte |
Elektrische Werte IEC | |
Bemessungsstrom (IEC): | 160 A |
Bemessungsspannung (IEC) AC: | 800 V |
Bemessungsspannung (IEC) DC: | 440 V |
Bemessungsisolationsspannung Ui AC: | 1000 V |
Bemessungsisolationsspannung Ui DC: | 500 V |
Bemessungsstossspannung Uimp: | 6 kV |
Gebrauchskategorie AC (IEC 60947-3): | AC-21B (690 V) AC-22B (500 V) AC-23B (400 V) AC-20B (1000V) bei Verschmutzungsgrad 2 sichtbarer Hinweis notwendig, wenn Anwendung bei mehr als 690V AC: nicht unter Last schalten |
Bed. Kurzschlussstrom mit Sicherungen (AC): | 100 kA / 690 V |
120 kA / 500 V (160 A) | |
ermittelt mit Sicherungen der Betriebsklasse: | gG |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 11,3 W.
(Bei voller Belastung beträgt die Leistungsabgabe 17,7 W.)
zusätzliche Daten IEC | |
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden. |
Bei Dauerbetrieb von mehreren Geräten nebeneinander ist der Bemessungsbelastungsfaktor nach VDE 0660 Teil 500 / EN60439-1, Tabelle 1 zu beachten. | |
Systemkomponente: frontseitig Schutzart IP30 nach DIN EN 60529, im Anschlussbereich vom Einbau abhängig |
Angaben UL | |
Standards | |
UL 4248-1 |
for UL feeder circuits >250V |
Elektrische Werte UL | |
Bemessungsstrom (UL): | 160 A |
Bemessungsspannung (UL) AC: | 600 V |
Bemessungsfrequenz (UL): | 50 / 60 Hz |
SCCR: | 100 kA |
Mechanische Werte | |
B x H x T: | 106 x 200 x 110 |
Gewicht: | 100,0 kg/100 |
Poligkeit: | 3-polig |
Schutzart frontseitig: | IP30 |
Sammelschienenverbindung: fremdgefederte Kontaktierung, komfortabler Rastmechanismus
Klemmstellen | |
Rahmenklemme | |
Antrieb: | S4 |
Querschnitt min.: | 1,5 mm² |
Querschnitt max.: | 95 mm² |
re: | 1,5 - 95 mm² |
rm: | 1,5 - 95 mm² |
rm + AE: | 1,5 - 70 mm² |
f: | 1,5 - 70 mm² |
f + AE: | 1,5 - 70 mm² |
(f + AE eventuell nicht mit maximalen Querschnitt möglich) | |
Md min.: | 5,0 Nm |
Md max.: | 6,0 Nm |
Nicht geeignet für Aluminiumleiter ! | |
für Anwendungen nach UL : |
Nicht geeignet für Aluminiumleiter ! | |
notw. Abstand oben: | 50 mm |
Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden. | |
zul. Verlustleistung der verwendeten Sicherung: | 12 W |
Anforderung an Kontaktstücke: |
Sicherungseinsätze mit versilberten Kontaktstücken empfohlen bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten |
for UL feeder circuits >250V |
