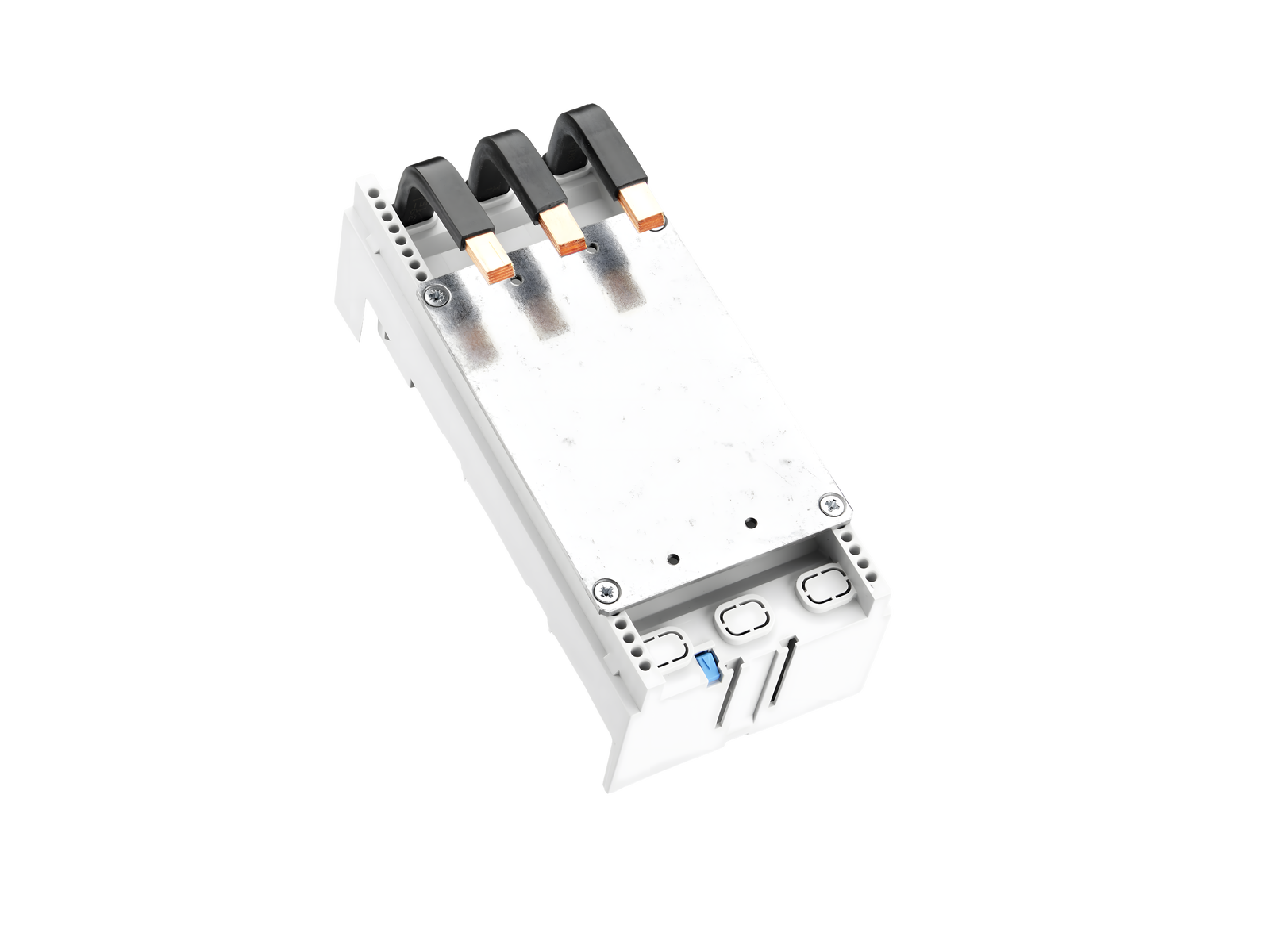

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 32018 000A
EQUES®60Classic
Sammelschienenadapter 160 A, 3-polig
90 x 200
Verbindung zum System oben
für ABB Tmax T1, XT1, XT2, Allen-Bradley 140G-G, 140G-H
für Sammelschienen 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
der Leistungsschalter muss mit Rahmenklemmen ausgestattet sein
System
60Classic
| Produktgruppe | 05 |
| Untergruppe | 30 |
| VE | 1 |
| EAN | 4021267320188 |
| ETIM 5.0 | EC001531 |
| ETIM 8.0 | EC001531 |
Standards
IEC 61439-1:2020
UL 508
Approbationen
CSA , UL
for UL feeder circuits >250V
Typnummer: EPC60160-L
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org
CCC Zulassung: nicht zertifizierungspflichtig
| Angaben IEC | |
| Standards | |
| IEC 61439-1:2020 |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 160 A |
| Bemessungsspannung (IEC) AC: | 690 V |
| Bemessungsisolationsspannung Ui AC: | 800 V |
| Bemessungsstossspannung Uimp: | 6 kV |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 7,7 W.
(Bei voller Belastung beträgt die Leistungsabgabe 12,0 W.)
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| min. zul. Betriebstemperatur | -40 |
| Angaben UL | |
| Standards | |
| UL 508 |
| for UL feeder circuits >250V |
| Elektrische Werte UL | |
| Bemessungsstrom (UL): | 160 A |
| Bemessungsspannung (UL) AC: | 600 V |
| Bemessungsfrequenz (UL): | 50 / 60 Hz |
| SCCR protected max.: | 65 kA |
| SCCR: |
65 kA with 140G-G, 140G-H 125 A / 480 V AC
65 kA with T1, XT1, XT2 125 A / 480 V AC |
| Mechanische Werte | |
| B x H x T: | 90 x 200 x 66 |
| Gewicht: | 81,0 kg/100 |
| Poligkeit: | 3-polig |
| für Sammelschienen: | 12, 15, 20, 25, 30 x 5, 10 und Profilschienen |
| Werkstoffeigenschaften | |
| halogenfrei: | Nein |
|
die Kurzschlussfestigkeit der Kombination aus Sammelschienenadapter und Leistungsschalter wird durch den Leistungsschalter bestimmt |
|
| for UL feeder circuits >250V |
