for UL feeder circuits >250V
Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 35016000

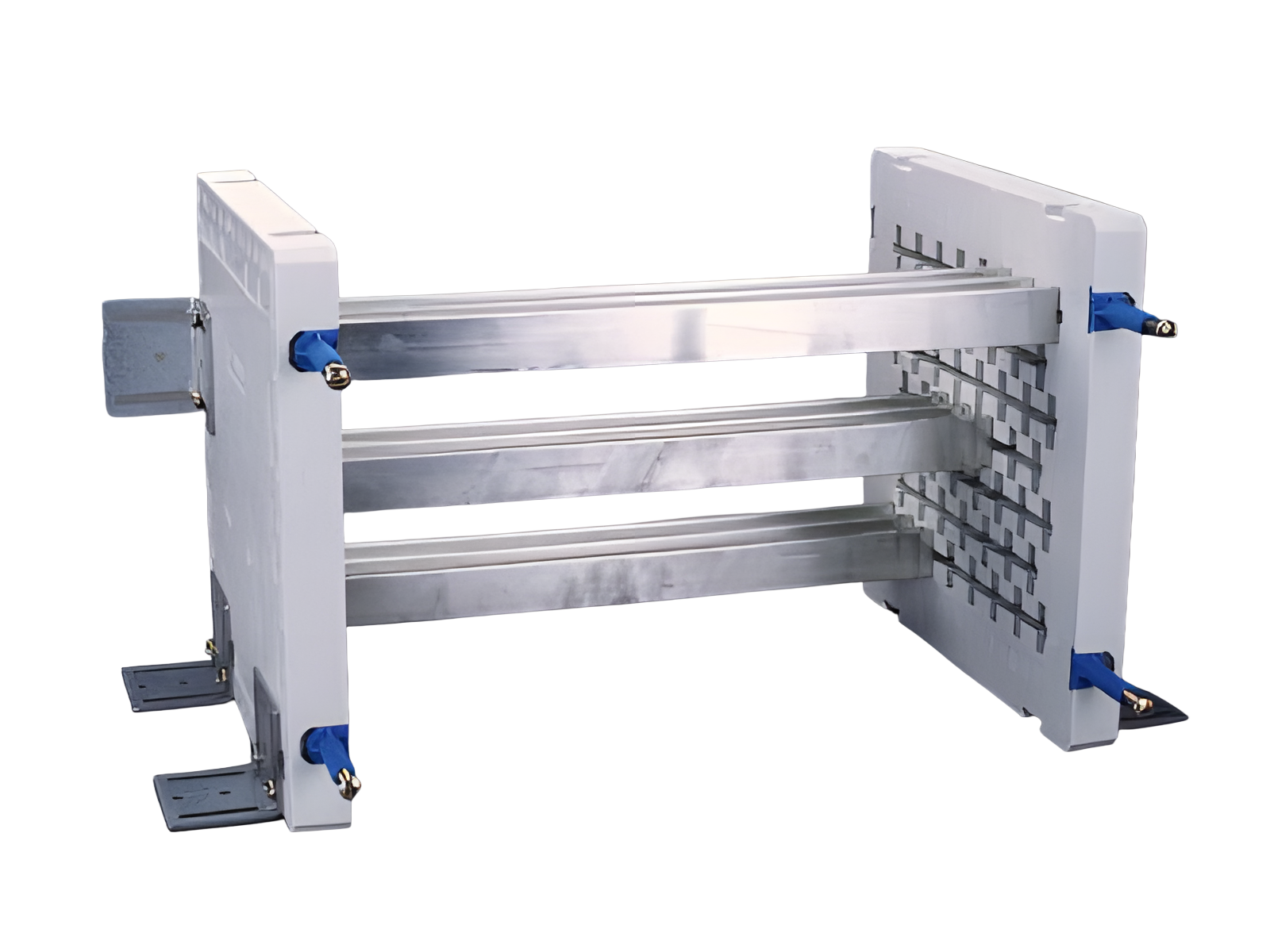

Zentraleinspeisung 3200 A
für Schrankbreite 800 mm
nutzbare Schienenlänge 603 mm
System
Zentraleinspeisung
Produktvorteile
Übersichtliche Bauweise und bohrungslose Anschlusstechnik ermöglichen sichere und kostengünstige Problemlösungen.
| Produktgruppe | 11 |
| Untergruppe | 12 |
| VE | 1 |
| EAN | 4021267350161 |
| ECLASS 6.1 | 27370390 |
| ECLASS 7.1 | 27370390 |
| ETIM 4.0 | EC001900 |
| ETIM 5.0 | EC001900 |
Standards
IEC 61439-1:2020
UL 508
Approbationen
UL
for UL feeder circuits >250V
Typnummer: CentreFeedUnit
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
CCC Zulassung: nicht zertifizierungspflichtig
| Angaben IEC | |
| Standards | |
| IEC 61439-1:2020 |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 3200 A |
| Bemessungsspannung (IEC) AC: | 690 V |
| Bemessungsisolationsspannung Ui AC: | 1000 V |
| Bemessungsstossspannung Uimp: | 8 kV |
| Bemessungsstoßstromfestigkeit Ipk max.: | 84 kA |
| Bemessungskurzzeitstromfestigkeit Icw (0,1 s) max.: | 50 kA |
| Bemessungskurzzeitstromfestigkeit Icw (0,3 s) max.: | 28.5 kA |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 42,2 W.
(Bei voller Belastung beträgt die Leistungsabgabe 65,9 W.)
| Angaben UL | |
| Standards | |
| UL 508 |
| for UL feeder circuits >250V |
| Elektrische Werte UL | |
| Bemessungsstrom (UL): | 1800 A |
| Bemessungsspannung (UL) AC: | 600 V |
| Bemessungsfrequenz (UL): | 50 / 60 Hz |
| SCCR protected max.: | 103 kA |
| SCCR: |
65 kA with DIVQ circuit breaker 2500 A / 480 VAC
103 kA with JDDZ fuse Class L 1600 A / 600 V AC |
| Mechanische Werte | |
| B x H x T: | 783 x 300 x 300 |
| Gewicht: | 2940,0 kg/100 |
| Poligkeit: | 3-polig |
| Querschnitt: | 1.140 mm² |
|
Hinweise |
Zum Lieferumfang gehören: 2 Schienenträger, 3 Sammelschienen, Befestigungswinkel, Befestigungsschrauben und Halterungen für Abdeckungen. |
| for UL feeder circuits >250V | |
