for UL feeder circuits >250V
Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 32484 000

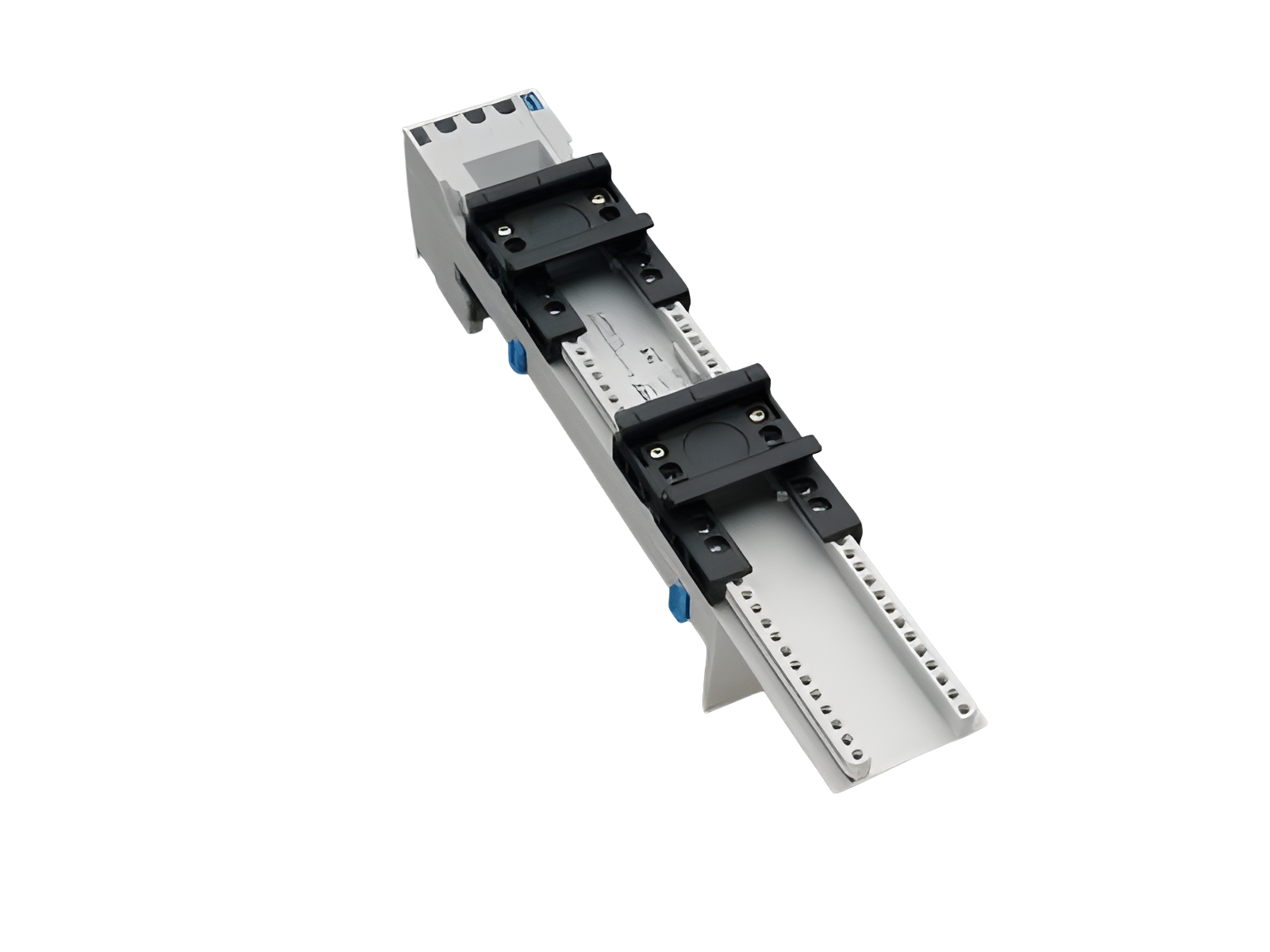

EQUES®60Classic
Sammelschienengeräteträger
2 verschiebbare Tragschienen
45 x 260, ohne elektrische Kontaktierung
für Sammelschienen 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
System
60Classic
Produktgruppe | 05 |
Untergruppe | 17 |
VE | 4 |
EAN | 4021267324841 |
ECLASS 6.1 | 27370304 |
ECLASS 7.1 | 27370304 |
ETIM 4.0 | EC001531 |
ETIM 5.0 | EC001531 |
Standards
IEC 61439-1:2020
UL 508
Approbationen
CSA , UL
for UL feeder circuits >250V
Typnummer: EEC6000-L
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org
CCC Zulassung: nicht zertifizierungspflichtig
Angaben IEC | |
Standards | |
IEC 61439-1:2020 |
Elektrische Werte IEC | |
Bemessungsspannung (IEC) AC: | 690 V |
Bemessungsisolationsspannung Ui AC: | 800 V |
Bemessungsstossspannung Uimp: | 6 kV |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 0,0 W.
(Bei voller Belastung beträgt die Leistungsabgabe 0,0 W.)
Angaben UL | |
Standards | |
UL 508 |
for UL feeder circuits >250V |
Elektrische Werte UL | |
Bemessungsspannung (UL) AC: | 600 V |
Bemessungsfrequenz (UL): | 50 / 60 Hz |
Mechanische Werte | |
B x H x T: | 45 x 260 x 63 |
Gewicht: | 27,9 kg/100 |
für Sammelschienen: | 12, 15, 20, 25, 30 x 5, 10 und Profilschienen |
Zum Abnehmen vom Sammelschienensystem muss oberhalb des Artikels ein Freiraum vom mind. 12 mm vorhanden sein. | |
Zum kompakten Aufbau kompletter Motorschaltungen mit marktüblichen Schaltgeräten und sicherer mechanischer und elektrischer Verbindung mit dem Sammelschienensystem. |
|
entfällt, da das Produkt keine stromführenden Teile beinhaltet oder trägt bzw. im Kurzschlussfall nicht beansprucht wird |
|
for UL feeder circuits >250V |
