for UL feeder circuits >250V

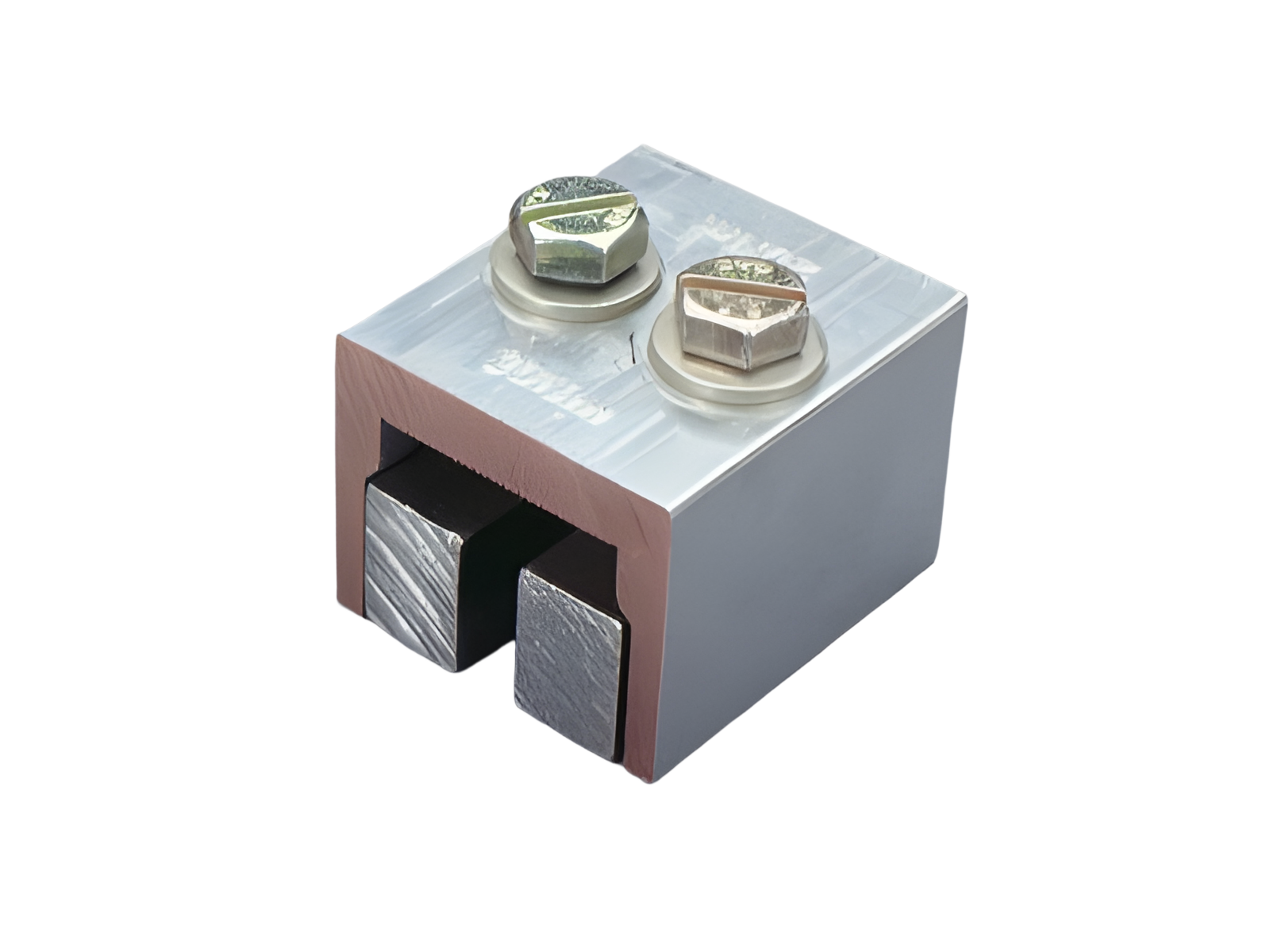

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 01827 000
Schienen-Längsverbindung 1600 A
50 mm lang
für Sammelschienen Doppel-T-Profil
System
60Classic
| Produktgruppe | 07 |
| Untergruppe | 33 |
| VE | 6 |
| EAN | 4021267018276 |
| ECLASS 6.1 | 27400606 |
| ECLASS 7.1 | 27400606 |
| ETIM 4.0 | EC000713 |
| ETIM 5.0 | EC000713 |
Standards
IEC 61439-1:2020
UL 508
Approbationen
UL
for UL feeder circuits >250V
Typnummer: LVH-L
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
CCC Zulassung: nicht zertifizierungspflichtig
| Angaben IEC | |
| Standards | |
| IEC 61439-1:2020 |
| Elektrische Werte IEC | |
| Bemessungsspannung (IEC) AC: | 690 V |
| Bemessungsstoßstromfestigkeit Ipk max.: | 72.7 kA |
| Bemessungskurzzeitstromfestigkeit Icw (1,0 s) max.: | 51.4 kA |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 2,2 W.
(Bei voller Belastung beträgt die Leistungsabgabe 3,5 W.)
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| max. zulässige Spannung (IEC) AC: | 1000 V |
| max. zulässige Spannung (IEC) DC: | 1500 V |
| Strombelastbarkeit (IEC) max.: | 1.600 A |
| Angaben UL | |
| Standards | |
| UL 508 |
| for UL feeder circuits >250V |
| Elektrische Werte UL | |
| Bemessungsstrom (UL): | 1400 A |
| SCCR protected max.: | 65 kA |
| 65 kA in combination with H720-L and any DIVQ/7 1600 A / 480 V AC |
| SCCR: | 30 kA |
| Mechanische Werte | |
| B x H x T: | 50 x 44 x 43 |
| Gewicht: | 49,4 kg/100 |
| für Sammelschienen: | Doppel-T-Profil |
| zulässiger Schienenversatz: | 2 |
| zul. Abstand zwischen den Systemen: | 9 - 20 mm |
| Klemmstellen | |
| Schraub-Klemmverbindung | |
| M8 | |
| Md min.: | 16,0 Nm |
| Md max.: | 24,0 Nm |
| Die Isolationseigenschaften des Artikels werden durch die Einbaubedingungen bestimmt. | |
|
Max. zulässiger Schienenversatz 2 mm, für eine 3-polige Verbindung werden 3 Stück benötigt. |
|
| for UL feeder circuits >250V | |
| für einen UL-konformen Aufbau der Schienenlängsverbindung ist der Einsatz des UL-Trennstegesets 01360 zwingend erforderlich |
01360
000
UL-Trennstegeset, 3-polig
für Längsverbinder 01990, 01823, 01827
105 mm
