Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 33409 000
QUADRON®Panel
Halter für zylindrische Sicherungen
Baugröße Class J 200 A
Class J / 3P, Klemme 150 mm²
200 A / 600 V (41x146)
für Montageplatte
System
Panel
| Produktgruppe | 16 |
| Untergruppe | 12 |
| VE | 1 |
| EAN | 4021267334093 |
| ECLASS 6.1 | 27142190 |
| ECLASS 7.1 | 27142190 |
| ETIM 4.0 | EC002705 |
| ETIM 5.0 | EC002705 |
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H
UL 4248-8
UL 4248-1
Approbationen
UL
for UL feeder circuits >250V
Typnummer: QCC-ClassJ200A
UL file: E230163, UL category (for USA): IZLT2 https://www.ul.com
UL file: E230163, UL category (for Canada): IZLT8 https://www.ul.com
| für Sicherungseinsätze Baugröße: | Class J 200 A |
| Sicherungen nach Standard: | UL 248-8 |
| zul. Verlustleistung der verwendeten Sicherung: | 22 W |
| Angaben IEC | |
| Standards | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016, Fuse system H |
Elektrische Werte
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 8,3 W.
(Bei voller Belastung beträgt die Leistungsabgabe 13,0 W.)
| für Class J Sicherungen 110 - 200A nach UL 248-8 (41x146) |
| Angaben UL | |
| Standards | |
|
UL 4248-8
UL 4248-1 |
| for UL feeder circuits >250V | |
| suitable for field-installed conductors |
| Elektrische Werte UL | |
| Bemessungsstrom (UL): | 200 A |
| Bemessungsspannung (UL) AC: | 600 V |
| Bemessungsfrequenz (UL): | 50 / 60 Hz |
| Bemessungsspannung (UL) DC: | 600 V |
| für Leitungen UL: | Cu 75°C |
| SCCR: | 200 kA |
| Mechanische Werte | |

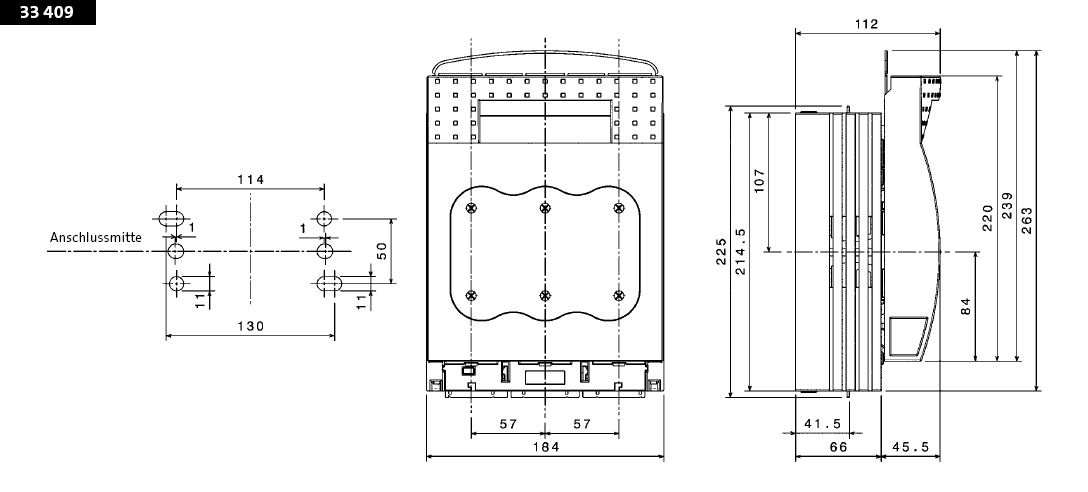

| B x H x T: | 184 x 263 x 112 |
| Gewicht: | 203,0 kg/100 |
| Poligkeit: | 3-polig |
| Befestigung: | für Montageplatte |
| Klemmstellen | |
| Nicht geeignet für Aluminiumleiter ! | |
| Querschnitt min. UL: | AWG 2 |
| Querschnitt max. UL: | MCM 300 |
| für Leitungen UL: | Cu 75°C |
|
AWG 2 - MCM 300 stranded (mehrdrähtig), entspricht 33,6 - 152 mm² |
|
| Nicht geeignet für Aluminiumleiter ! | |
| zul. Verlustleistung der verwendeten Sicherung: | 22 W |
| for UL feeder circuits >250V | |
33142
000
Abdeckung für Kabelschuhe, oben / unten ansteckbar
für: QCB-NH1, QCS-NH1, QCS-320
