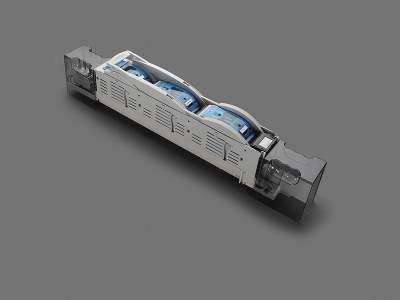

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 33287 000
NH-Sicherungs-Lasttrennleiste 250 A
Schraube M10, mit elektron. Sicherungsüberw.
Größe 1
nicht mehr lieferbar
Produktvorteile
Im Deckel sind selbstschließende Prüflöcher vorhanden.
Leisten sind ausgerüstet mit Lichtbogenlöscheinrichtungen.
Deckel im geschlossenem Zustand Abschließbar.
Elektronische Sicherungsüberwachnung:
Arbeitsstromprinzip, wahlweise mit Speicherverhalten (speichernd ohne Brücke X1-X2)
Geräteanzeige:
grüne LED = intakte Sicherungen
rote LED = Sicherungsausfall, Deckelstellung auf
| Produktgruppe | 12 |
| Untergruppe | 53 |
| VE | 1 |
| EAN | 4021267332877 |
| ECLASS 6.1 | 27142108 |
| ECLASS 7.1 | 27142108 |
| ETIM 4.0 | EC001046 |
| ETIM 5.0 | EC001046 |
Standards
IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte
Approbationen
IEC (CB) , CCC
Typnummer: SLS1
CCC Zertifikat: 2004010302117259
| für Sicherungseinsätze Baugröße: | NH 1 |
| Sicherungen nach Standard: | IEC / HD 60269-2 |
| zul. Verlustleistung der verwendeten Sicherung: | 23 W |
| Anforderung an Kontaktstücke: |
Sicherungseinsätze mit versilberten Kontaktstücken empfohlen bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten |
| Angaben IEC | |
| Standards | |
|
IEC 60947-1:2020 IEC 60947-3:2020 nur AC-Bemessungswerte |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 250 A |
| Bemessungsspannung (IEC) AC: | 690 V |
| Bemessungsisolationsspannung Ui AC: | 1000 V |
| Bemessungsstossspannung Uimp: | 4 kV |
| Gebrauchskategorie AC (IEC 60947-3): | AC-23 B (400 V) |
| Bed. Kurzschlussstrom mit Sicherungen (AC): | 100 kA / 690 V |
| ermittelt mit Sicherungen der Betriebsklasse: | gG |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 19,2 W.
(Bei voller Belastung beträgt die Leistungsabgabe 30,0 W.)
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden. |
| Elektronische Sicherungsüberwachnung: Nennspannung: 3AC 400V Nennfrequenz: 50...40Hz Schaltkontakt: 2 Wechsler, max. AC 250V, AC15 Schließer 3A, Öffner 1A Bemessungsstoßspannung: 4kV Verschmutzungsgrad: 2 |
|
| Schutzart IP30 frontseitig, im Anschlussbereich vom Einbau abhängig |
| Mechanische Werte | |
| B x H x T: | 99 x 908 x 195 |
| Gewicht: | 650,0 kg/100 |
| Poligkeit: | 3-polig |
Befestigungsart:
auf gebohrter Sammelschiene anschraubbar, bohrungslos mit Klemmbügel,
Anschluss:
Schraubanschluss M10, SW17, 30 - 35 Nm Drehmoment
Leiteranschluss Sicherungsüberwachnung:
2 x 2,5mm² massiv DIN 46 288 oder
2 x 1,5 mm² Litze mit Hülse
DIN 46 228-1/-2/-3
| Klemmstellen | |
|
Schraube M10 : |
|
| Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden. | |
| zul. Verlustleistung der verwendeten Sicherung: | 23 W |
| Anforderung an Kontaktstücke: |
Sicherungseinsätze mit versilberten Kontaktstücken empfohlen bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten |
