Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 01601 000

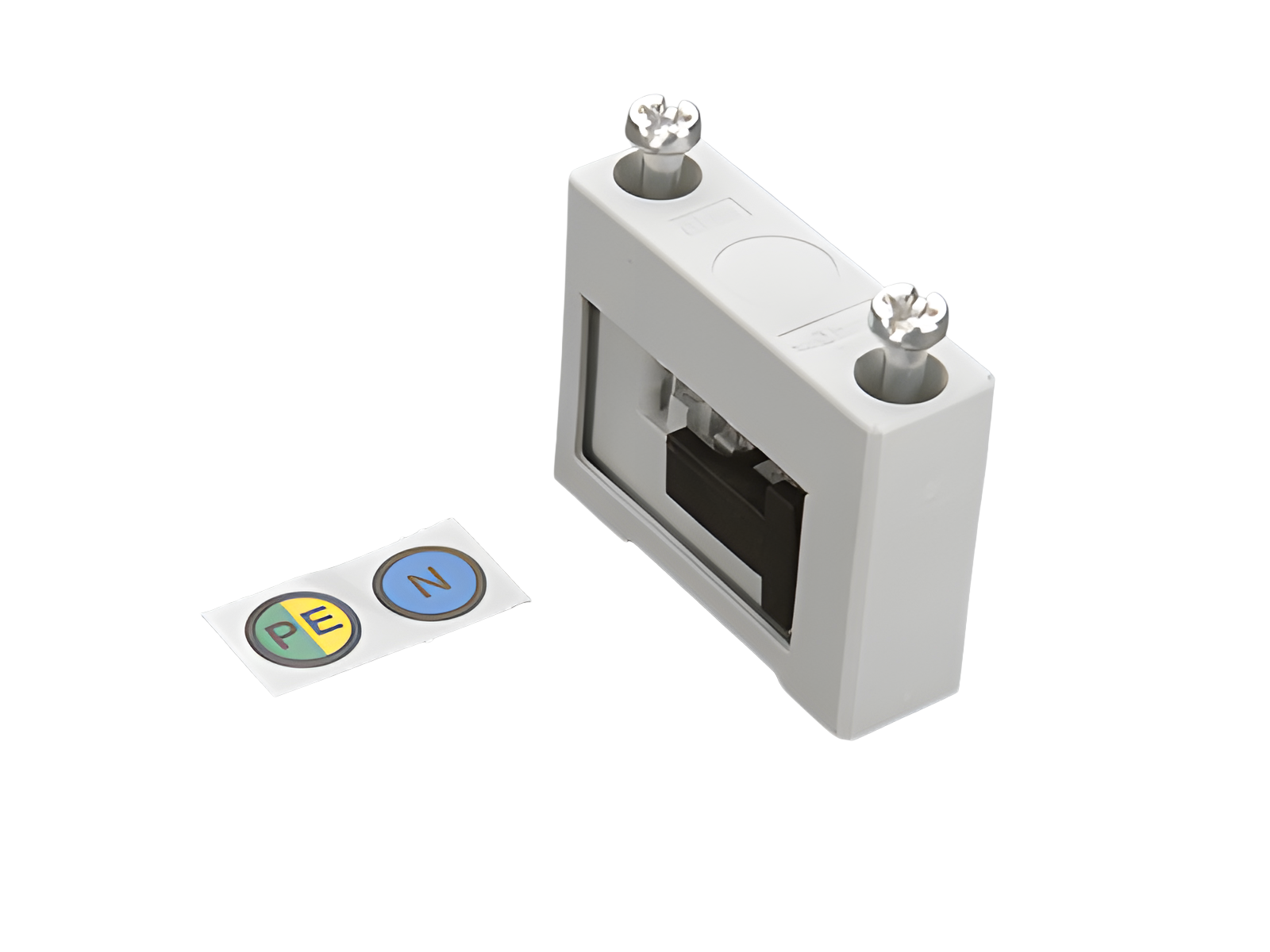

Sammelschienenträger PE/N
1-polig, einzeln montierbar
für Sammelschienen 12, 20, 30 x 5, 10
System
60Classic
| Produktgruppe | 06 |
| Untergruppe | 03 |
| VE | 1 |
| EAN | 4021267016012 |
| ECLASS 6.1 | 27400607 |
| ECLASS 7.1 | 27400607 |
| ETIM 4.0 | EC001166 |
| ETIM 5.0 | EC001166 |
Standards
IEC 61439-1:2020
UL 508
Approbationen
UL , DNV GL
for UL feeder circuits >250V
Typnummer: S489-L
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com
CCC Zulassung: nicht zertifizierungspflichtig
| Angaben IEC | |
| Standards | |
| IEC 61439-1:2020 |
| Elektrische Werte IEC | |
| Bemessungsspannung (IEC) AC: | 690 V |
| Bemessungsfrequenz (IEC): | 50 / 60 Hz |
| Bemessungsisolationsspannung Ui AC: | 1000 V |
| Bemessungsstossspannung Uimp: | 6 kV |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 0,0 W.
(Bei voller Belastung beträgt die Leistungsabgabe 0,0 W.)
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| max. zulässige Spannung (IEC) DC: | 1500 V |
| Anzugsdrehmomente der Schrauben: 4 Nm UL : SCCR = 14 kA (Schienenträger im Abstand von 400 mm) |
| Angaben UL | |
| Standards | |
| UL 508 |
| for UL feeder circuits >250V |
| Elektrische Werte UL | |
| Bemessungsspannung (UL) AC: | 600 V |
| Bemessungsfrequenz (UL): | 50 / 60 Hz |
| Mechanische Werte | |
| B x H x T: | 20 x 65 x 50 |
| Gewicht: | 5,9 kg/100 |
| Poligkeit: | 1-polig |
| für Sammelschienen: | 12, 20, 30 x 5, 10 |
| Die Isolationseigenschaften des Artikels werden durch die Einbaubedingungen bestimmt. | |
| for UL feeder circuits >250V |
01325
000

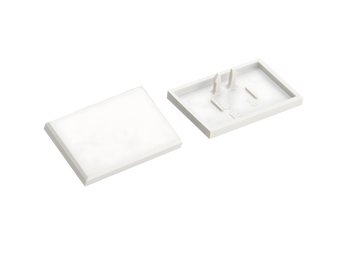

Endabdeckung
für Schienenträger 01356 und 01601
