for UL feeder circuits >250V

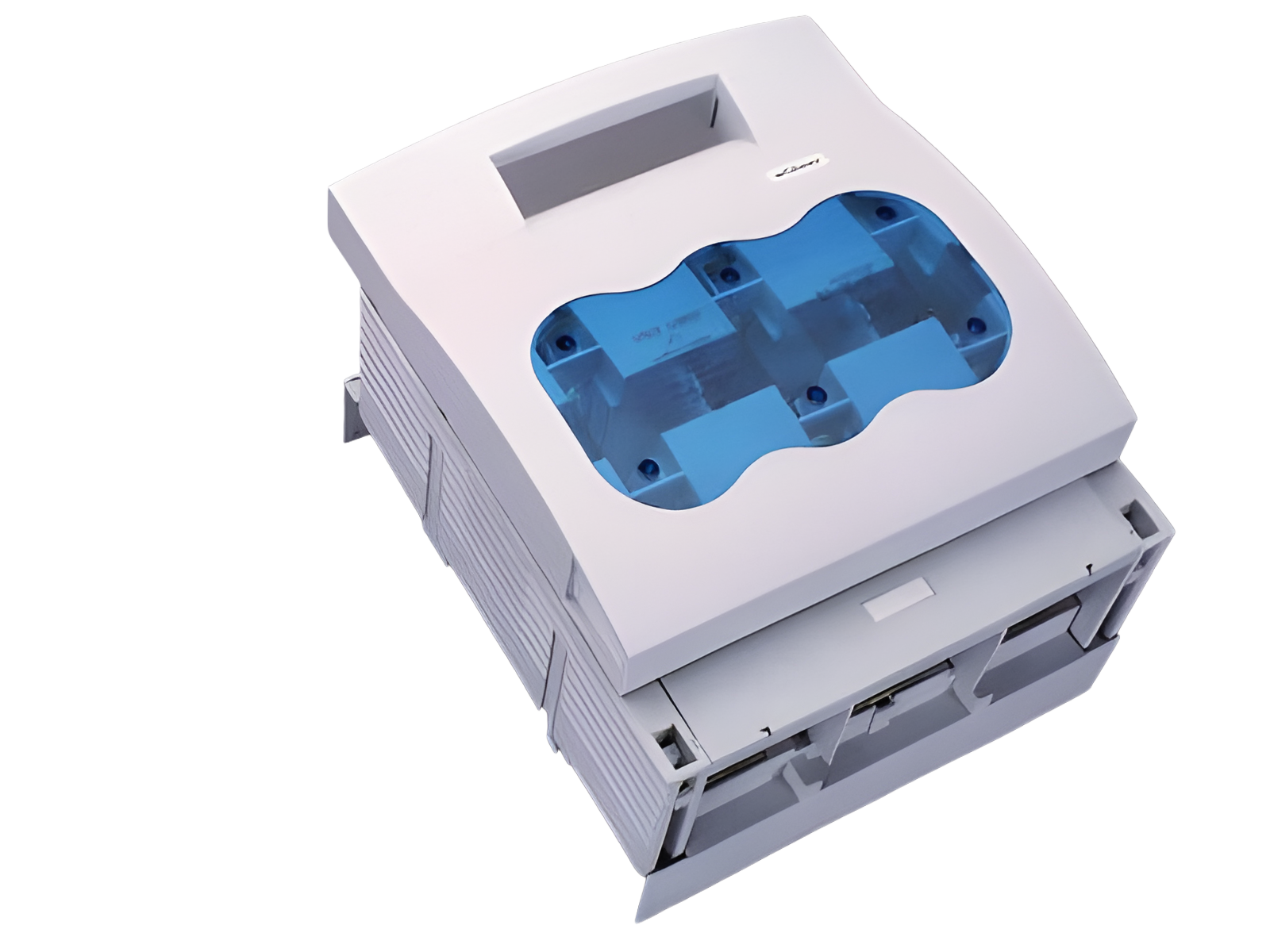

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 33603 000
QUADRON®60Classic
NH-Sicherungs-Lasttrennschalter Gr. 3, 630 A
Schraube M12
Anschluss oben oder unten
für Sammelschienen 12, 20, 30 x 10 und Profilschienen
System
60Classic
Produktvorteile
Trenner sind ausgerüstet mit Lichtbogenlöscheinrichtungen.
Für sicheres Anschließen der Leitungen ist der Berührungsschutz zweigeteilt.
Im Deckel sind selbstschließende Prüflöcher vorhanden.
| Produktgruppe | 09 |
| Untergruppe | 33 |
| VE | 1 |
| EAN | 4021267336035 |
| ECLASS 6.1 | 27142108 |
| ECLASS 7.1 | 27142108 |
| ETIM 4.0 | EC001040 |
| ETIM 5.0 | EC001040 |
Standards
IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte
UL 4248-1
Approbationen
IEC (CB) , UL , CCC , DNV GL
for UL feeder circuits >250V
Typnummer: LTS-3
| für Sicherungseinsätze Baugröße: | NH 3 |
| Sicherungen nach Standard: | IEC / HD 60269-2 |
| zul. Verlustleistung der verwendeten Sicherung: | 48 W |
| Anforderung an Kontaktstücke: |
Sicherungseinsätze mit versilberten Kontaktstücken empfohlen bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten |
| Angaben IEC | |
| Standards | |
|
IEC 60947-1:2020 IEC 60947-3:2020 nur AC-Bemessungswerte |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 630 A |
| Bemessungsspannung (IEC) AC: | 690 V |
| Bemessungsspannung (IEC) DC: | 440 V |
| Bemessungsisolationsspannung Ui AC: | 800 V |
| Bemessungsisolationsspannung Ui DC: | 500 V |
| Bemessungsstossspannung Uimp: | 6 kV |
| Gebrauchskategorie AC (IEC 60947-3): | AC-22B (690V/ 630A) AC-22B (800V/ 315A) AC-23B (690V/ 500A) AC-23B (500V/ 630A) AC-20B (1000V) bei Verschmutzungsgrad 2 |
| Gebrauchskategorie DC (IEC 60947-3): | DC-Angaben: 2 Strombahnen (L1,L3) in Reihe DC-22B (440 V) DC-21B (440 V) DC-20B (1000 V) bei Verschmutzungsgrad 2 sichtbarer Hinweis notwendig, wenn Anwendung bei mehr als 440V DC: nicht unter Last schalten |
| Bed. Kurzschlussstrom mit Sicherungen (AC): | 100 kA / 690 V (500 A) |
| 80 kA / 500 V (630 A) | |
| ermittelt mit Sicherungen der Betriebsklasse: | gG |
| Bemessungsstoßstromfestigkeit Ipk max.: | 35.2 kA |
| Bemessungskurzzeitstromfestigkeit Icw (1,0 s) max.: | 15.1 kA |
| Icw ermittelt mit: | Trennmesser |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 38,4 W.
(Bei voller Belastung beträgt die Leistungsabgabe 60,0 W.)
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| max. zulässige Spannung (IEC) DC: | 800 V |
| Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden. |
| Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage. Bei Verwendung als Trennschalter ist die Einhaltung der Abstände nicht erforderlich. |
|
| Schutzart IP30 frontseitig, im Anschlussbereich vom Einbau abhängig |
| Angaben UL | |
| Standards | |
| UL 4248-1 |
| for UL feeder circuits >250V |
| Elektrische Werte UL | |
| Bemessungsstrom (UL): | 600 A |
| Bemessungsspannung (UL) AC: | 600 V |
| Bemessungsfrequenz (UL): | 50 / 60 Hz |
| SCCR: | 100 kA |
| Mechanische Werte | |
| B x H x T: | 256 x 300 x 160 |
| Gewicht: | 756,0 kg/100 |
| Poligkeit: | 3-polig |
| für Sammelschienen: | 12, 20, 30 x 10 und Profilschienen |
| Schutzart frontseitig: | IP30 |
Befestigungsart: patentierter Rastmechanismus
| Klemmstellen | |
| Schraubanschluss | |
| M12 | |
| Antrieb: | SW18 |
| Md min.: | 35,0 Nm |
| Md max.: | 40,0 Nm |
| Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden. | |
| zul. Verlustleistung der verwendeten Sicherung: | 48 W |
| Anforderung an Kontaktstücke: |
Sicherungseinsätze mit versilberten Kontaktstücken empfohlen bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten |
| for UL feeder circuits >250V | |

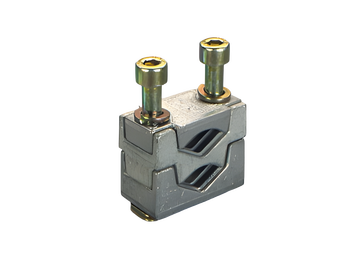

33147
000
Prismenklemme, doppelstöckig für Cu-Leiter
2x 150 mm²
Größe 3
Mehr
33165
000
Schellenanschluss für Cu-Leiter
150 - 300 mm²
für: QCB-NH2, LTS-F 400, LTS 630
Mehr

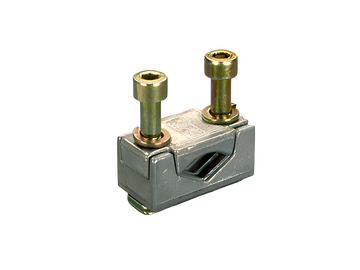

33168
000
Prismenklemme einfach für Cu- und Al- Leiter
150 - 300 mm²
Größe 3
Mehr
33385
000
Prismenklemme, doppelstöckig für Cu-Leiter
2x 185 mm²
Größe 3
Mehr

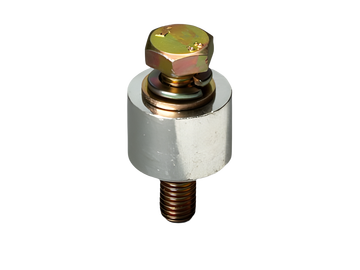

33272
000
Anschlusserweiterung für 2 Kabelschuhe
Größe 3
Mehr

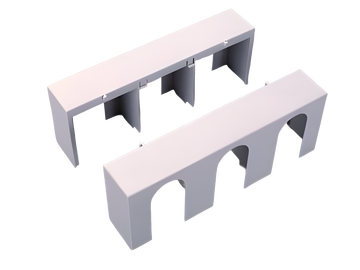

33144
000
Abdeckung für Kabelschuhe, oben / unten ansteckbar
für QCB-NH3
für: QCB-NH3
Mehr

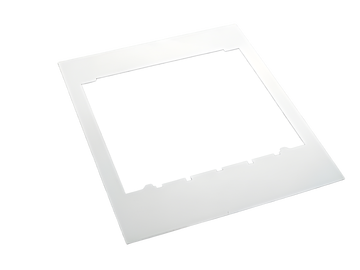

33154
000
Blendrahmen einfach
290 x 330
Größe 3
Mehr
33155
000
Übergreifschutz
für NH-Sicherungs-Lasttrennschalter Gr. 1-3
zum rückseitigen Verschließen des Griffbereiches
Mehr

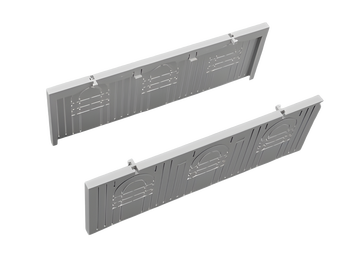

33419
000
Abdeckung für Anschlussbereich
für NH-Sicherungs-Lasttrennschalter Gr. 3, max. 600 A
Mehr
