for UL feeder circuits >250V

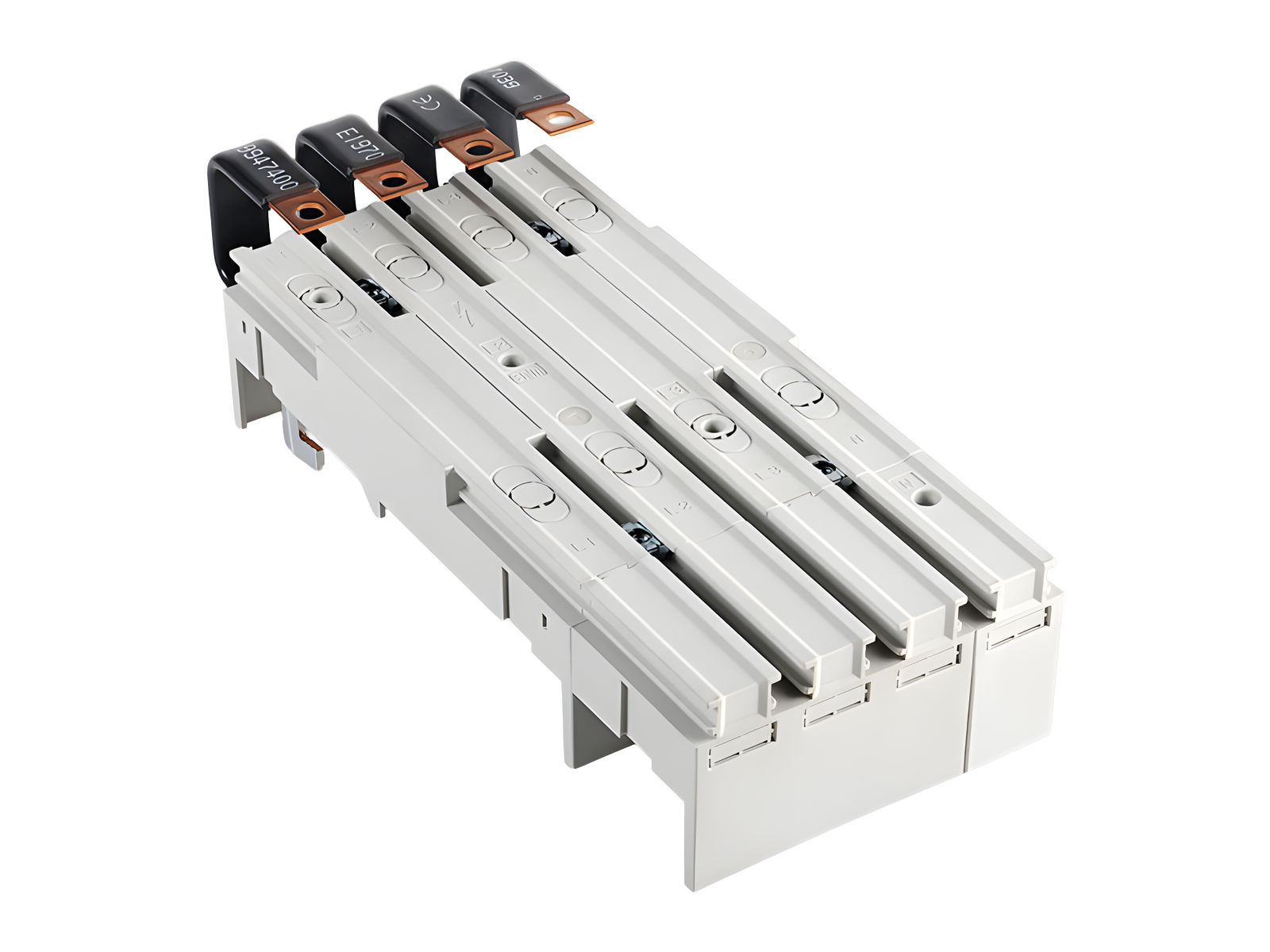

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 32174 000AC
EQUES®60Classic
Sammelschienenadapter 160 A, 4-polig
mit lam. Kupfer (oben), mit UL-Zulassung
100 x 260
Phasenabstand 25 mm
N links
Verbindung zum System oben
für ABB T1, XT1 / Schneider Electric NSXm160 / Siemens 3VA10, 3VA11
für Sammelschienen 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
System
60Classic
| Produktgruppe | 05 |
| Untergruppe | 30 |
| VE | 1 |
| EAN | 4021267321741 |
| ECLASS 6.1 | 27370304 |
| ECLASS 7.1 | 27370304 |
| ETIM 4.0 | EC001531 |
| ETIM 5.0 | EC001531 |
Standards
IEC 61439-1:2020
Approbationen
for UL feeder circuits >250V
CCC Zulassung: nicht zertifizierungspflichtig
| Angaben IEC | |
| Standards | |
| IEC 61439-1:2020 |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 160 A |
| Bemessungsspannung (IEC) AC: | 690 V |
| Bemessungsisolationsspannung Ui AC: | 800 V |
| Bemessungsstossspannung Uimp: | 6 kV |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 11,7 W.
(Bei voller Belastung beträgt die Leistungsabgabe 18,3 W.)
| for UL feeder circuits >250V |
| Mechanische Werte | |
| B x H x T: | 100 x 260 x 35 |
| Gewicht: | 100,8 kg/100 |
| Poligkeit: | 3-polig+N |
| für Sammelschienen: | 12, 15, 20, 25, 30 x 5, 10 und Profilschienen |
| Zum Abnehmen vom Sammelschienensystem muss oberhalb des Artikels ein Freiraum vom mind. 10 mm vorhanden sein. | |
|
die Kurzschlussfestigkeit der Kombination aus Sammelschienenadapter und Leistungsschalter wird durch den Leistungsschalter bestimmt |
|
| for UL feeder circuits >250V |
