Anschlussleiste (01439)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 01439000A

CRITO^®185Power

Anschlussleiste

3-polig

für 3 Kabelschuhe 300 mm² (versetzte Anordnung), für 4 Kabelschuhe 240 mm² oder lam. Cu 80 x 10

Anschluss oben oder unten

für Sammelschienen 30, 40, 60, 80, 100, 120 x 10

System

185Power

Produktgruppe	07
Untergruppe	57

VE	1
EAN	4021267014391

ECLASS 6.1	27141146
ECLASS 7.1	27141146
ETIM 4.0	EC000001
ETIM 5.0	EC000001

Zulassungen

Standards

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

Typnummer: CRL185-1000

CCC Zulassung: nicht zertifizierungspflichtig

Technische Daten

Angaben IEC
Standards
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003

Elektrische Werte IEC
Bemessungsstrom (IEC):	1400 A
Bemessungsspannung (IEC) AC:	690 V

Bemessungsstoßstromfestigkeit I_pk max.:	87.4 kA
Bemessungskurzzeitstromfestigkeit I_cw(1,0 s) max.:	40.6 kA

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 352,0 W.

(Bei voller Belastung beträgt die Leistungsabgabe 550,0 W.)

zusätzliche Daten IEC
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen.

max. zulässige Spannung (IEC) AC:	1000 V
max. zulässige Spannung (IEC) DC:	1500 V
Strombelastbarkeit (IEC) max.:	1 400 A

mit 4 Kabeln 240 mm² wurde eine Strombelastbarkeit von 1400 A nachgewiesen (direkte Verschraubung der Anschlussleiste auf dem Sammelschienensystem)

bei Verwendung der Klemmbügel 33738 oder 33740 reduziert sich die Strombelastbarkeit auf 1200 A

der Anschluss von bis zu 4 Kabelschuhen 300 mm² nach DIN 46235 ist möglich

Mechanische Werte
B x H x T:	100 x 960 x 150
Gewicht:	1050,0 kg/100
Poligkeit:	3-polig
für Sammelschienen:	30, 40, 60, 80, 100, 120 x 10

Klemmstellen
Schraubanschluss
M12

Anwendungshinweise

Die Isolationseigenschaften des Artikels werden durch die Einbaubedingungen bestimmt.
Hinweise	Beim Anreihen sind die Bemessungsbelastungsfaktoren je nach Anzahl der Hauptstromkreis nach DIN EN 61439 zu berücksichtigen Bei Verwendung von Zubehör 33736, keine Verwendung von Al möglich.

Links

Artikelstammdaten, Übersichten und Preise

Aktuelle Preise und Zuschläge

3D und 2D Daten in vielen Formaten

Downloads

| Allgemeine technische Hinweise

| Datenpaket EPlan (*.edz)

| Maßskizze

| EU-Konformitätserklärung

| Produktbeschreibung (PDF)

| Produktdaten für den Bauartnachweis nach IEC / EN 61439-1

| Ausschreibungstext - erweiterte Version (*.rtf)

| Ausschreibungstext - Standardversion (*.rtf)

| Ausschreibungstext GAEB90 (*.d81)

Zubehör

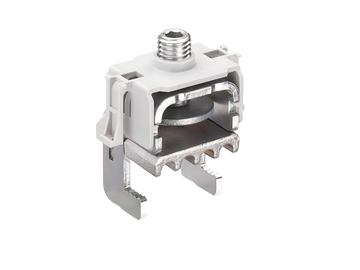

33738000A
CrossLink®-Klemmbügel
für CrossLink® berührungsgeschütztes Sammelschienensystem
Größe 1 - 3
Mehr

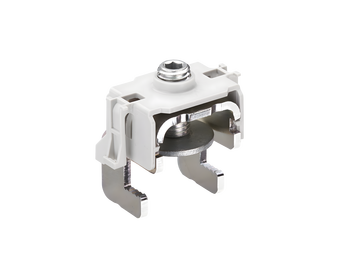

33740000A
