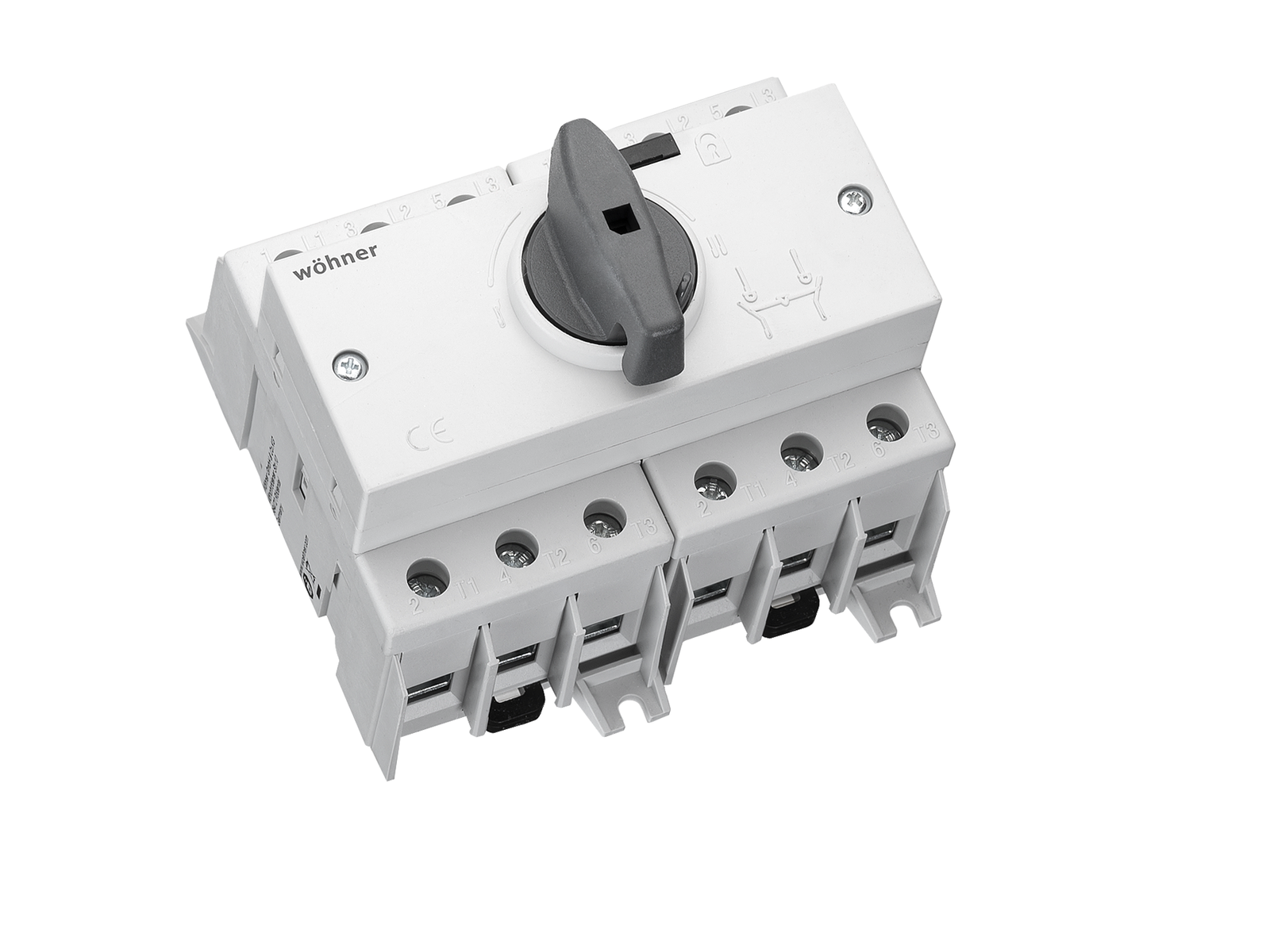

přepínač 3-pólový

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 33894 000A

CAPUS Panel

přepínač 3-pólový

svorky 16 - 50 mm² / AWG 6 - 1, grafitově šedá rukojeť

100 A

for mounting plate or mounting rail



no longer available

date of phase-out: 19.01.2026

System

Panel

Advantages of the product

lockable in 0-position with a padlock (max. 5 mm diameter)

Produktová skupina 14
Podskupina 32
velikost balení 1
EAN 4021267338947
ETIM 5.0 EC000216

Schválení dle norem

Standardy

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 508

Schválení dle norem

UL

typové číslo: CO-SD2-3-100

EAC Type: SD

UL file: E506215, UL category (for USA): NLRV https://www.ul.com

UL file: E506215, UL category (for Canada): NLRV7 https://www.ul.com

Produktová data

Detaily IEC
Standardy
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Elektrické údaje IEC
Jmenovitý proud (IEC): 100 A
jmenovité napětí (IEC) AC: 690 V
jmenovitá frekvence (IEC): 50 / 60 Hz
jmenovité izolační napětí Ui AC: 800 V
jmenovité přepětí Uimp : 8 kV
Utilisation category AC (IEC 60947-3) : AC-23 A (690 V / 63 A)
AC-23 A (415 V / 100 A)
AC-22 A (690 V / 100 A)
AC-21 A (690 V / 100 A)
kond. zkratový proud s pojistkami (AC): 10 kA
schváleno s pojistkovými vložkami dané třídy: gG
jmenovitá krátkodobá výdrž proudu I cw (1,0 s) max.: 1.5 kA
jmenovitá výrobní kapacita: 3,5 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 3,8 W.

(The power dissipation at full load would be 6,0 W.)

Detaily UL
Standardy
UL 508
Elektrické údaje UL
jmenovitý proud (UL): 100 A
jmenovité napětí (UL) AC: 600 V
jmenovitá frekvence (UL): 50 / 60 Hz
for wires UL: Cu 75°C
SCCR protected max.: 5 kA
5 kA with fuse max. 80 A / 600 V AC
Mechanické údaje
Š x V x H: 104 x 100 x 80
hmotnost: 53,0 kg/100
póly: 3-pólový
Mounting: for mounting plate or mounting rail
stupeň ochrany: IP20
Terminal points
cage clamp connection
screw drive: PZ2
wire stripping: 13 mm
min. cross-section: 16 mm²
max. cross-section: 50 mm²
re: 16 - 16 mm²
rm: 16 - 50 mm²
f: 16 - 50 mm²
Md min.: 3,5 Nm
Md max.: 3,5 Nm
Not suitable for aluminium cables !

min. cross-section UL: AWG 6
max. cross-section UL: AWG 1
točivý moment (UL): 31 lb-in
for wires UL: Cu 75°C

all poles switched at the same time

Application notes

Not suitable for aluminium cables !

Links (Prices, CAD data)

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD data WSCAD

Ke stažení

| Všeobecné technické informace

| Montážní návod

| Data sheet

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)

Příslušenství

covers

33695 000A

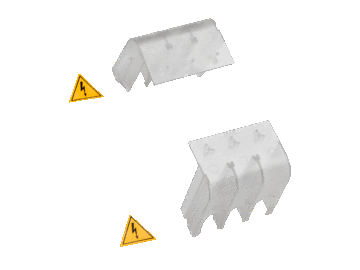

set krytu připojovacího prostoru, 3-polový
pro: SD2-3, SD2-4
Více

further accessories

33680 000A
prodlužovací ovladací hřídel, délka 100 mm
pro: SD1, SD2, SD3
Více

33681 000A
prodlužovací ovladací hřídel, délka 200 mm
pro: SD1, SD2, SD3
Více

33682 000A
prodlužovací ovladací hřídel, délka 300 mm
pro: SD1, SD2, SD3
Více

33692 000A
spínač
1NC + 1NO, šroubové svorky
pro: SD1, SD2, SD3
Více

33684 000A
CAPUS Panel
N pól pro SD2-3P odpínač
box terminal 16 - 50 mm² / AWG 6 - 1
for mounting plate or mounting rail
Více

Usage

33900 000A
otočná rukojeť pro montáž na dveře
černá, s rukojetí
s blokováním dveří
pro: CO-SD1, CO-SD2, CO-SD3

Více
