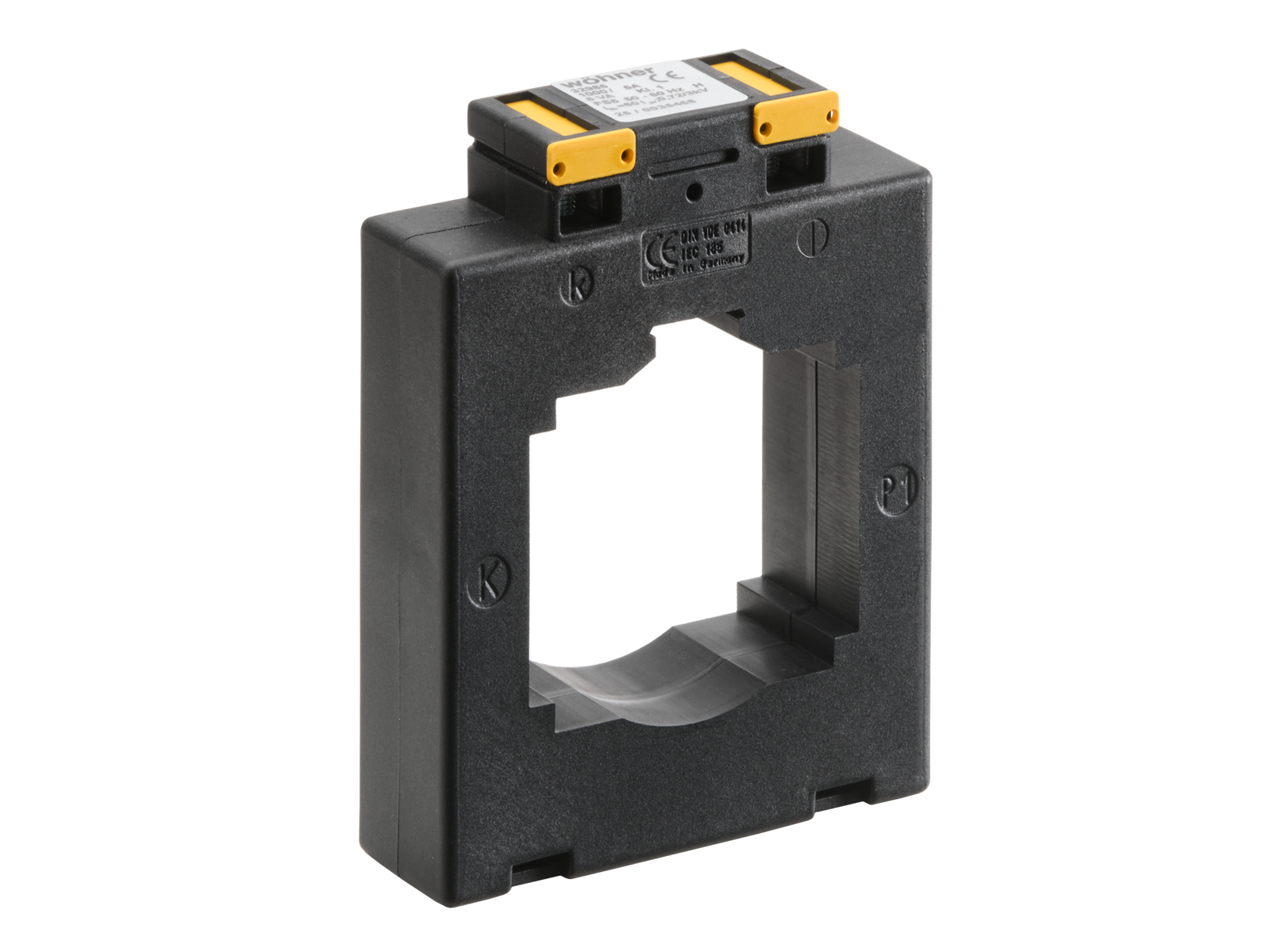

proudový transformátor 1600 A / 5 A

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 32987 000

proudový transformátor 1600 A / 5 A

size CT4

5 VA / třída 1

System

Measurement Technique

Produktová skupina 23
Podskupina 05
velikost balení 1
EAN 4021267329877
ECLASS 14.0 27210902
ETIM 5.0 EC002048
ETIM 8.0 EC002048
ETIM 10.0 EC002048

Schválení dle norem

Standardy

IEC 61869-1:2007
IEC 61869-2:2012

CCC schválení: certifikace není vyžadována

Produktová data

velikost: CT4
Detaily IEC
Standardy
IEC 61869-1:2007
IEC 61869-2:2012
Elektrické údaje IEC
prim. jmenovitý proud Ipr: 1600 A
sec. jmenovitý proud: 5 A
sec. jmenovitý zdánlivý výkon: 5 VA
accuracy class (current): 1
max. provozní napětí Um: 720 V
term. krátkodobý proud I th : 96 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 1,6 W.

(The power dissipation at full load would be 2,5 W.)

Mechanické údaje
Š x V x H: 96 x 121 x 30
hmotnost: 14,0 kg/100
uzavíratelný: nein
Terminal points
flat connector
6,3 x 0,8 (DIN 46244-A)
Vlastnosti materiálu
halogen-free: Yes

Odkazy

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Ke stažení

| Všeobecné technické informace

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Datový blok Eplan (*.edz)

| Rozměrový výkres

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Usage

32766 000A
EQUES 185Power
přípojnicový adaptér 1000 A
300 x 652, připojení shora, svorky
pro: ABB Tmax T6, XT6 (1000 A), T7, XT7 (1000 A), Emax E1.2 (1000 A), Siemens 3VA27 (1000 A)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

32775 000A
EQUES 185Power
přípojnicový adaptér 1480 A
300 x 652, připojení horní / spodní, šroubové připojení
pro: Schneider Electric Compact NS1600, ComPacT NS 1600
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Více

32757 000A
EQUES 185Power
přípojnicový adaptér 1250 A
300 x 652, připojení shora, svorky
pro: Schneider Electric Compact NS1250, ComPacT NS1250
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

32756 000A
EQUES 185Power
přípojnicový adaptér 1500 A
300 x 652, připojení shora, svorky
pro: Schneider Electric Compact NS1600, ComPacT NS1600
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

32776 000A
EQUES 185Power
přípojnicový adaptér 1200 A
300 x 652, připojení horní / spodní, šroubové připojení
pro: Schneider Electric Compact NS1250, ComPacT NS1250
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Více

32780 000A
EQUES 185Power
přípojnicový adaptér 1400 A
300 x 652, připojení horní / spodní, šroubové připojení
pro: Eaton NZM4 (1600 A), Siemens 3VL8 (1600 A)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Více

32761 000A
EQUES 185Power
přípojnicový adaptér 1440 A
300 x 652, připojení shora, svorky
pro: Eaton NZM4 (1600 A), Siemens 3VL8 (1600 A)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

32765 000A
EQUES 185Power
přípojnicový adaptér 1250 A
300 x 652, připojení shora, svorky
pro: ABB Tmax T7, XT7 (1250 A), Emax E1.2 (1250 A), Siemens 3VA27 (1250 A)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

32785 000A
EQUES 185Power
přípojnicový adaptér 1000 A
300 x 652, připojení horní / spodní, šroubové připojení
pro: ABB Tmax T6, XT6 (1000 A), T7, XT7 (1000 A), Emax E1.2 (1000 A), Siemens 3VA27 (1000 A)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Více

32784 000A
EQUES 185Power
přípojnicový adaptér 1220 A
300 x 652, připojení horní / spodní, šroubové připojení
pro: ABB Tmax T7, XT7 (1250 A), Emax E1.2 (1250 A), Siemens 3VA27 (1250 A)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Více

32809 000A
EQUES 185Power
přípojnicový adaptér 1440 A
300 x 675, připojení horní, šroubová svorka
pro: GE FK1600, Legrand DPX³ 1600
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Více

32808 000A
EQUES 185Power
přípojnicový adaptér 1320 A
300 x 652, připojení horní / spodní, šroubové připojení
pro: ABB Tmax T7, XT7 (1600 A), Emax E1.2 (1600 A), Siemens 3VA27 (1600 A)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Více

32718 000A
EQUES 185Power
přípojnicový adaptér 1480 A
300 x 652, připojení zespodu, svorka, změna fáze
pro: Schneider Electric Compact NS1600, ComPacT NS1600
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

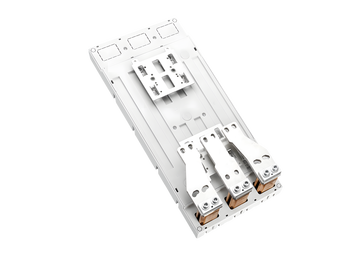

32720 000A
EQUES 185Power
přípojnicový adaptér 1480 A
300 x 652, připojení dole, šroubové připojení, otáčení fází
pro: Schneider Electric Compact NS1600, ComPacT NS1600
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Více

32721 000A
EQUES 185Power
přípojnicový adaptér 1200 A
300 x 652, připojení dole, šroubové připojení, otáčení fází
pro: Schneider Electric Compact NS1250, ComPacT NS1250
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Více

32734 000A
EQUES 185Power
přípojnicový adaptér 1480 A
300 x 652, připojení dole, svorky
pro: Schneider Electric Compact NS1600, ComPacT NS1600
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

32807 000A
EQUES 185Power
přípojnicový adaptér 1320 A
300 x 675, připojení horní, svorka
pro: ABB Tmax T7, XT7 (1600 A), Emax E1.2 (1600 A), Siemens 3VA27 (1600 A)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

32724 000A
EQUES 185Power
přípojnicový adaptér 1320 A
300 x 652, připojení dole, šroubové připojení, otáčení fází
pro: ABB Tmax T7, XT7 (1600 A), Emax E1.2 (1600 A), Siemens 3VA27 (1600 A)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Více

32722 000A
EQUES 185Power
přípojnicový adaptér 1320 A
300 x 652, připojení dole, svorky, otáčení fází
pro: ABB Tmax T7, XT7 (1600 A), Emax E1.2 (1600 A), Siemens 3VA27 (1600 A)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

32787 000A
EQUES 185Power
přípojnicový adaptér 1400 A
300 x 652, připojení dole, svorky, otáčení fází
pro: Eaton NZM4 (1600 A)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

32731 000A
EQUES 185Power
přípojnicový adaptér 1400 A
300 x 652, připojení dole, svorky
pro: Eaton NZM4 (1600 A), Siemens 3VL8 (1600 A)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

32789 000A
EQUES 185Power
přípojnicový adaptér 1400 A
300 x 652, připojení dole, šroubové svorky, otáčení fází
pro: Eaton NZM4 (1600 A)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Více

32797 000A
EQUES 185Power
přípojnicový adaptér 1320 A
300 x 652, připojení spodní, svorka
pro: ABB Tmax T7, XT7 (1600 A), Emax E1.2 (1600 A), Siemens 3VA27 (1600 A)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

32729 000A
EQUES 185Power
přípojnicový adaptér 1000 A
300 x 652, připojení dole, svorky
pro: ABB Tmax T6, XT6 (1000 A), T7, XT7 (1000 A), Emax E1.2 (1000 A), Siemens 3VA27 (1000 A)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

32723 000A
EQUES 185Power
přípojnicový adaptér 1220 A
300 x 652, připojení dole, svorky, otáčení fází
pro: ABB Tmax T7, XT7 (1250 A), Emax E1.2 (1250 A), Siemens 3VA27 (1250 A)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

32725 000A
EQUES 185Power
přípojnicový adaptér 1220 A
300 x 652, připojení dole, šroubové připojení, otáčení fází
pro: ABB Tmax T7, XT7 (1250 A), Emax E1.2 (1250 A), Siemens 3VA27 (1250 A)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Více

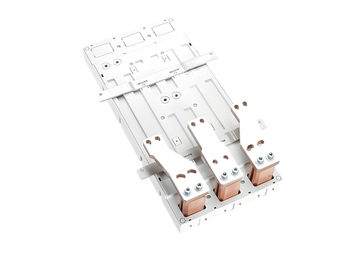

32764 000A
EQUES 185Power
přípojnicový adaptér 1500 A
300 x 652, připojení shora, svorky
pro: Socomec Sirco 1250 A (Socomec-Nr. 26003U21), Sirco 1600 A (Socomec-Nr. 26003U61)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

32719 000A
EQUES 185Power
přípojnicový adaptér 1200 A
300 x 652, připojení zespodu, svorka, změna fáze
pro: Schneider Electric Compact NS1250, ComPacT NS1250
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

32737 000A
EQUES 185Power
přípojnicový adaptér 1200 A
300 x 652, připojení dole, svorky
pro: Schneider Electric Compact NS1250, ComPacT NS1250
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

32726 000A
EQUES 185Power
přípojnicový adaptér 1220 A
300 x 652, připojení dole, svorky
pro: ABB Tmax T7, XT7 (1250 A), Emax E1.2 (1250 A), Siemens 3VA27 (1250 A)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

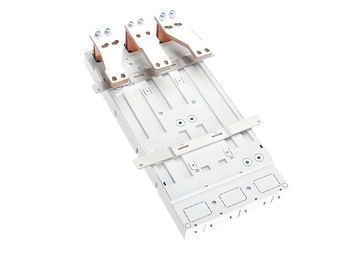

32752 000A
EQUES 185Power
přípojnicový adaptér 1550 A
300 x 675, připojení shora, svorky
pro: Socomec Sirco 1250 A (Socomec-Nr. 26003U21), Sirco 1600 A (Socomec-Nr. 26003U61)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

32758 000A
EQUES 185Power
přípojnicový adaptér 1000 A
300 x 652, připojení shora, svorky
pro: Schneider Electric Compact NS630B, NS800, NS1000, ComPacT NS800, NS1000
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

32763 000A
EQUES 185Power
přípojnicový adaptér 1000 A
300 x 652, připojení shora, svorky
pro: Eaton NZM4 (630 A, 800 A, 1000 A)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

32777 000A
EQUES 185Power
přípojnicový adaptér 900 A
300 x 652, připojení horní / spodní, šroubové připojení
pro: Schneider Electric Compact NS630B, NS800, NS1000, CompPacT NS800, NS1000
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Více

32762 000A
EQUES 185Power
přípojnicový adaptér 1250 A
300 x 652, připojení shora, svorky
pro: Eaton NZM4 (1250 A)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

32815 000A
EQUES 185Power
přípojnicový adaptér 1350 A
300 x 652, připojení shora, svorky
pro: Noark Ex9M6 MOD
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

32779 000A
EQUES 185Power
přípojnicový adaptér 1000 A
300 x 652, připojení horní / spodní, šroubové připojení
pro: Eaton NZM4 (630 A, 800 A, 1000 A)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Více

32747 000A
EQUES 185Power
přípojnicový adaptér 900 A
300 x 652, připojení dole, svorky
pro: Schneider Electric Compact NS630B, NS800, NS1000, ComPacT NS800, NS1000
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

32781 000A
EQUES 185Power
přípojnicový adaptér 1200 A
300 x 652, připojení horní / spodní, šroubové připojení
pro: Eaton NZM4 (1250 A)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Více

32788 000A
EQUES 185Power
přípojnicový adaptér 1200 A
300 x 652, připojení dole, svorky, otáčení fází
pro: Eaton NZM4 (1250 A)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

32786 000A
EQUES 185Power
přípojnicový adaptér 800 A
300 x 652, připojení horní / spodní, šroubové připojení
pro: ABB Tmax T6, XT6, T7, XT7 (800 A), Emax E1.2 (800 A), Siemens 3VA27 (800 A)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Více

32790 000A
EQUES 185Power
přípojnicový adaptér 1200 A
300 x 652, připojení dole, šroubové svorky, otáčení fází
pro: Eaton NZM4 (1250 A)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Více

32767 000A
EQUES 185Power
přípojnicový adaptér 800 A
300 x 652, připojení shora, svorky
pro: ABB Tmax T6, T7, XT6, XT7 (800 A), Emax E1.2 (800 A), Siemens 3VA27 (800 A)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

32732 000A
EQUES 185Power
přípojnicový adaptér 1200 A
300 x 652, připojení dole, svorky
pro: Eaton NZM4 (1250 A)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

32733 000A
EQUES 185Power
přípojnicový adaptér 1000 A
300 x 652, připojení dole, svorky
pro: Eaton NZM4 (630 A, 800 A, 1000 A)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

32730 000A
EQUES 185Power
přípojnicový adaptér 800 A
300 x 652, připojení dole, svorky
pro: ABB Tmax T6, XT6, T7, XT7 (800 A), Emax E1.2 (800 A), Siemens 3VA27 (800 A)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

https://pim.woehner.de/CS/INT/1000158492

Find your contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
