for UL feeder circuits >250V

základní systém 250 A

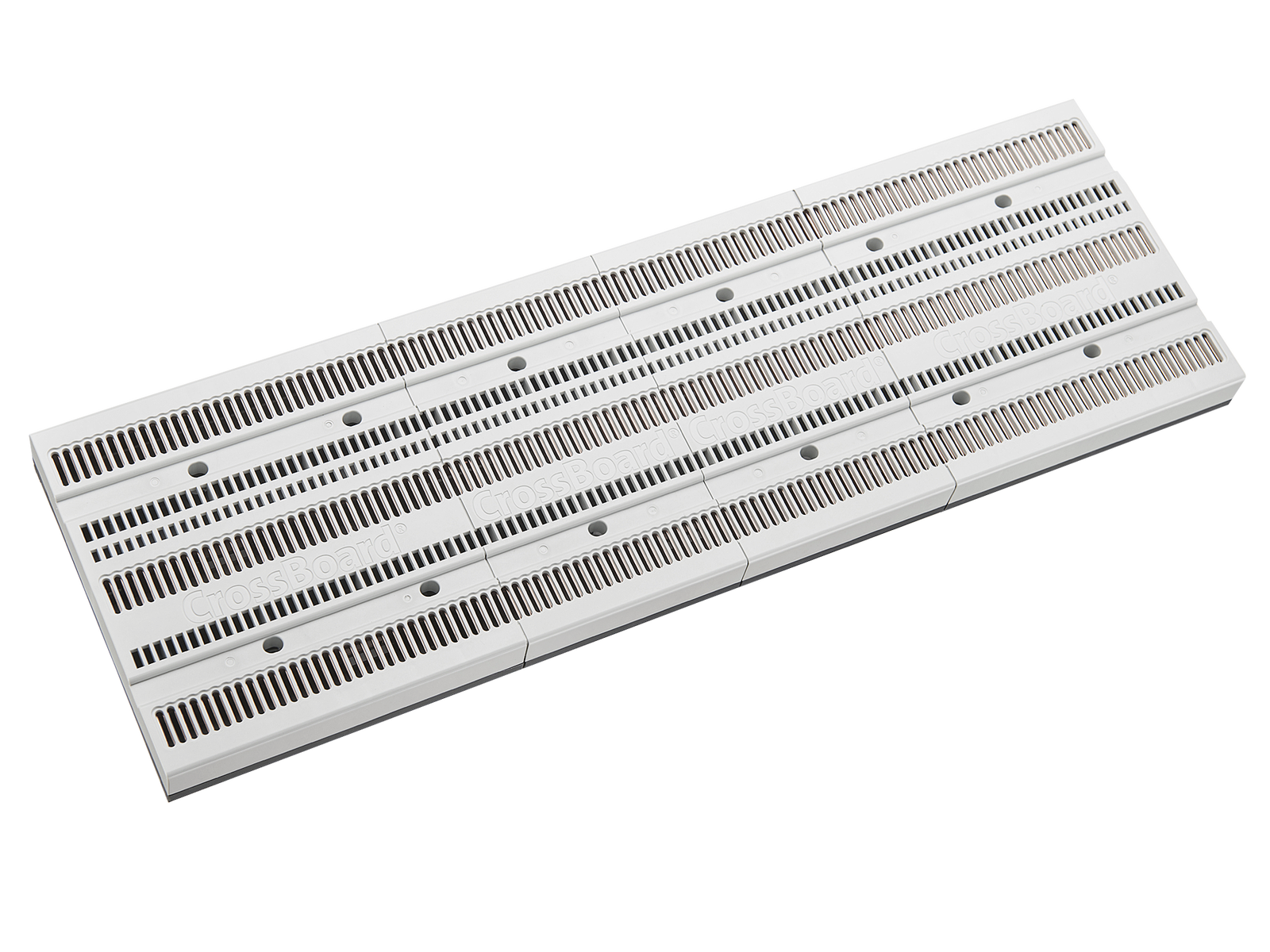

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 11300 000A

CrossBoard

základní systém 250 A

3-polový

délka 300 mm, ochrana proti nebezpečnému dotyku

s CrossLink® rozhraním

System

CrossBoard®

Advantages of the product

touch-safe protected busbar system up to 250 A
rear feedable
plug and play
easy to screw to mounting plates
completely pre-assembled and immediately ready for use

Produktová skupina 06
Podskupina 50
velikost balení 1
EAN 4021267113001
ECLASS 14.0 27400613
ETIM 5.0 EC001900
ETIM 8.0 EC001900
ETIM 10.0 EC001900

Schválení dle norem

Standardy

IEC 61439-1:2020

UL 508

Schválení dle norem

IEC (CB) , UL

for UL feeder circuits >250V

typové číslo: CB-XL-300-24x16

EAC Type: CB

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CCC schválení: certifikace není vyžadována

Produktová data

Detaily IEC
Standardy
IEC 61439-1:2020
Elektrické údaje IEC
Jmenovitý proud (IEC): 250 A
jmenovité napětí (IEC) AC: 690 V
jmenovité izolační napětí Ui AC: 800 V
jmenovité přepětí Uimp : 6 kV
jmenovitá proudová špičková výdrž Ipk max.: 30 kA
rated short-time withstand current Icw (0.1 s) max.: 15 kA
Supplementary data IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
max. povolené napětí (IEC) DC: 800 V
min. permitted operation temperature -40°C
Detaily UL
Standardy
UL 508
for UL feeder circuits >250V
Elektrické údaje UL
jmenovitý proud (UL): 250 A
jmenovité napětí (UL) AC: 600 V
jmenovitá frekvence (UL): 50 / 60 Hz
jmenovité napětí (UL) DC: 600 V
SCCR unprotected max.: 10 kA
3 cycles (without OPD) @ 600 V AC
SCCR protected max.: 100 kA
with JDDZ fuse Class J 400 A / 600 V AC
SCCR: 100 kA with JDDZ fuse Class J 400 A / 600 V AC
65 kA with any DIVQ/7 circuit breaker 400 A / 480 V AC
Mechanické údaje
Š x V x H: 300 x 160 x 45
hmotnost: 129,8 kg/100
póly: 3-pólový
stupeň ochrany: IP20
Vlastnosti materiálu
Material: Copper
Ausführung Werkstoff: unbehandelt
halogen-free: Yes

Application notes

Crossboards before production date November 2024 also suitable for 250 A (IEC + UL). Confirmation
for UL feeder circuits >250V
