připojovací modul s krytem

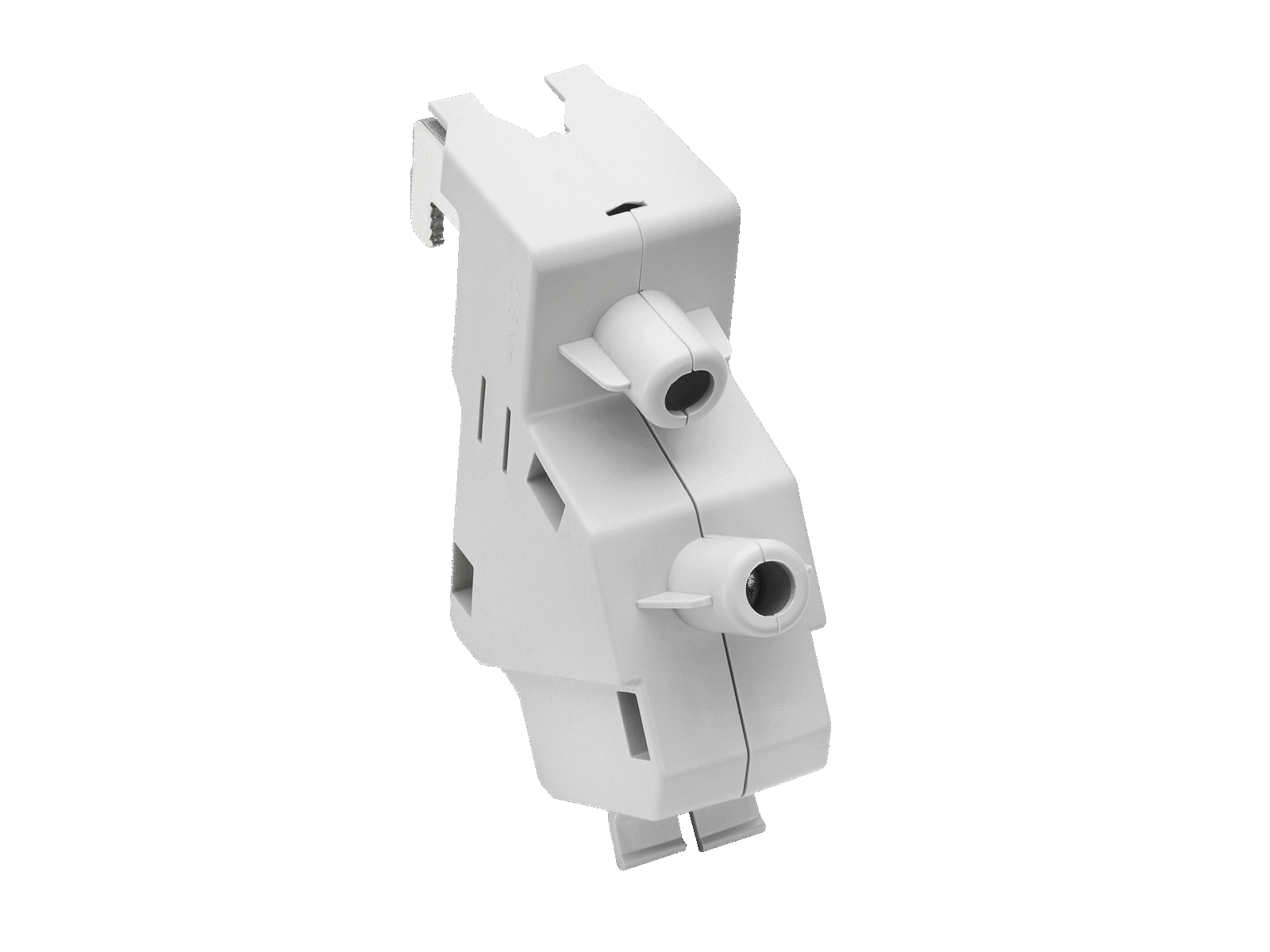

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 01423 000A

CRITO 185Power

připojovací modul s krytem

for direct cable connection, box terminal, Cu 300 mm² / Al 240 mm²

šikmo

pro Cu max. 300 mm² / Al max. 240 mm²

pro přípojnici 30, 40, 60, 80, 100, 120 x 10

System

185Power

Produktová skupina 07
Podskupina 54
velikost balení 3
EAN 4021267014230
ECLASS 14.0 27250116
ETIM 5.0 EC000001
ETIM 8.0 EC000001
ETIM 10.0 EC000001

Schválení dle norem

Standardy

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

EAC Type: TE-X

CCC schválení: certifikace není vyžadována

Produktová data

Detaily IEC
Standardy
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
Elektrické údaje IEC
Jmenovitý proud (IEC): 500 A
jmenovité napětí (IEC) AC: 690 V
jmenovitá proudová špičková výdrž Ipk max.: 50 kA
jmenovitá krátkodobá výdrž proudu I cw (0,5 s) max.: 25 kA
Supplementary data IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
max. povolené napětí (IEC) AC: 1000 V
max. povolené napětí (IEC) DC: 1500 V
proudová kapacita (IEC) max.: 630 A
Mechanické údaje
Š x V x H: 42 x 118 x 110
hmotnost: 35,0 kg/100
póly: 1-pólový
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Terminal points
cage clamp connection
screw drive: S6
wire stripping: 55 mm
min. cross-section: 70 mm²
max. cross-section: 300 mm²
Md min.: 26,0 Nm
Md max.: 30,0 Nm
Suitable for aluminium cables.
When using aluminium cables, observe the maintenance instructions.


Cu, Al: 70 - 240 mm² stranded round
Cu, Al: 70 - 240 mm² stranded sectored
Cu, Al: 70 - 240 mm² solid sectored
Cu: 300 mm² stranded round
Cu: 300 mm² stranded sectored
Cu: 70 - 185 mm² flexible with wire-end ferrules
Vlastnosti materiálu
halogen-free: Yes

Application notes

Suitable for aluminium cables.
When using aluminium cables, observe the maintenance instructions.
The insulation performance of the article depends on the installation conditions.
