univerzální transformátorový modul

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 33762 000A

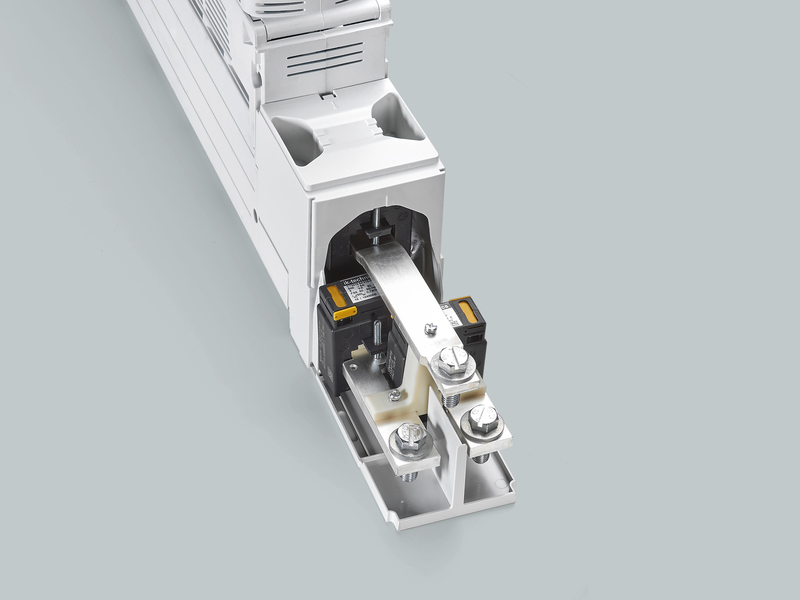

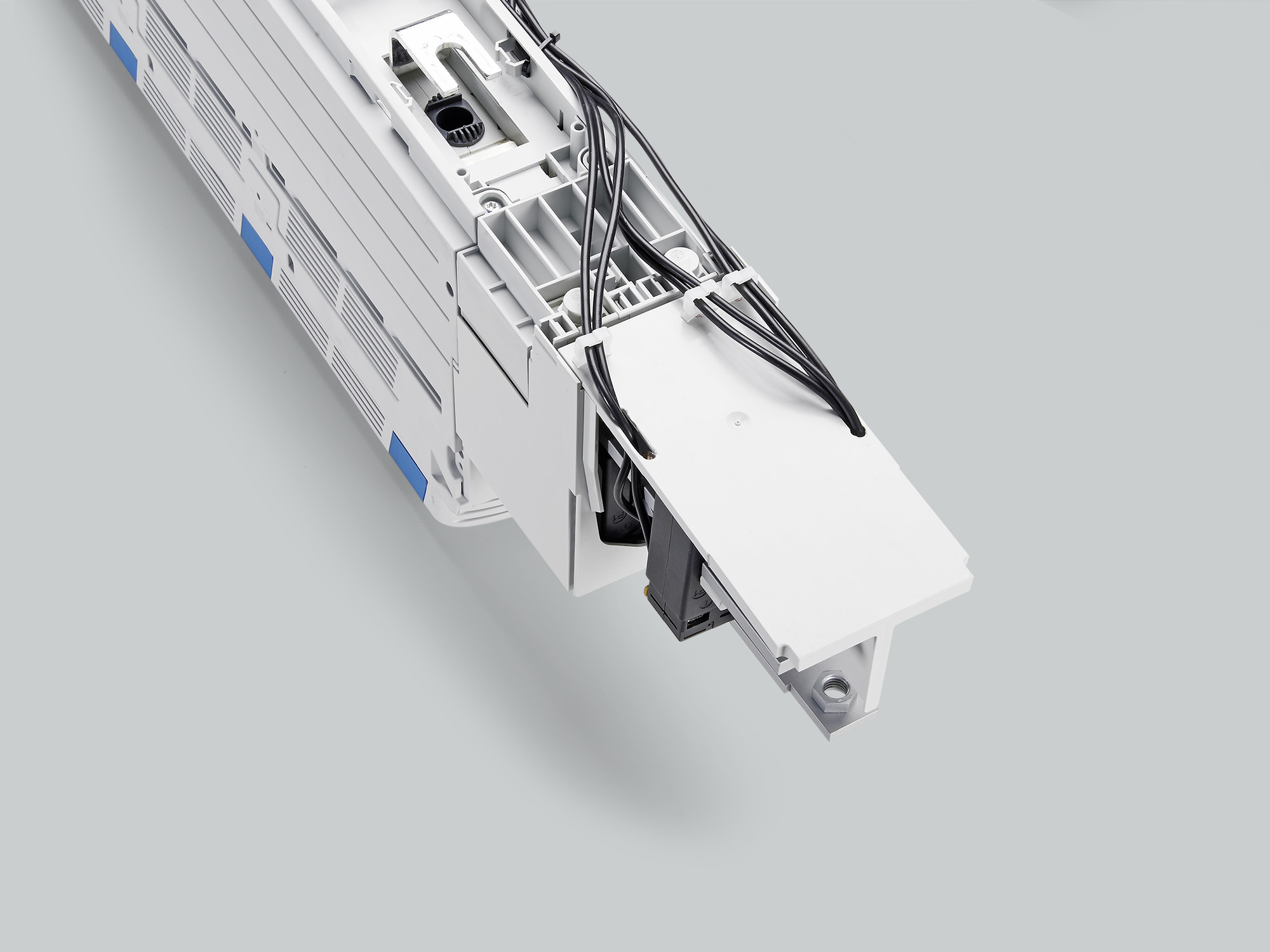

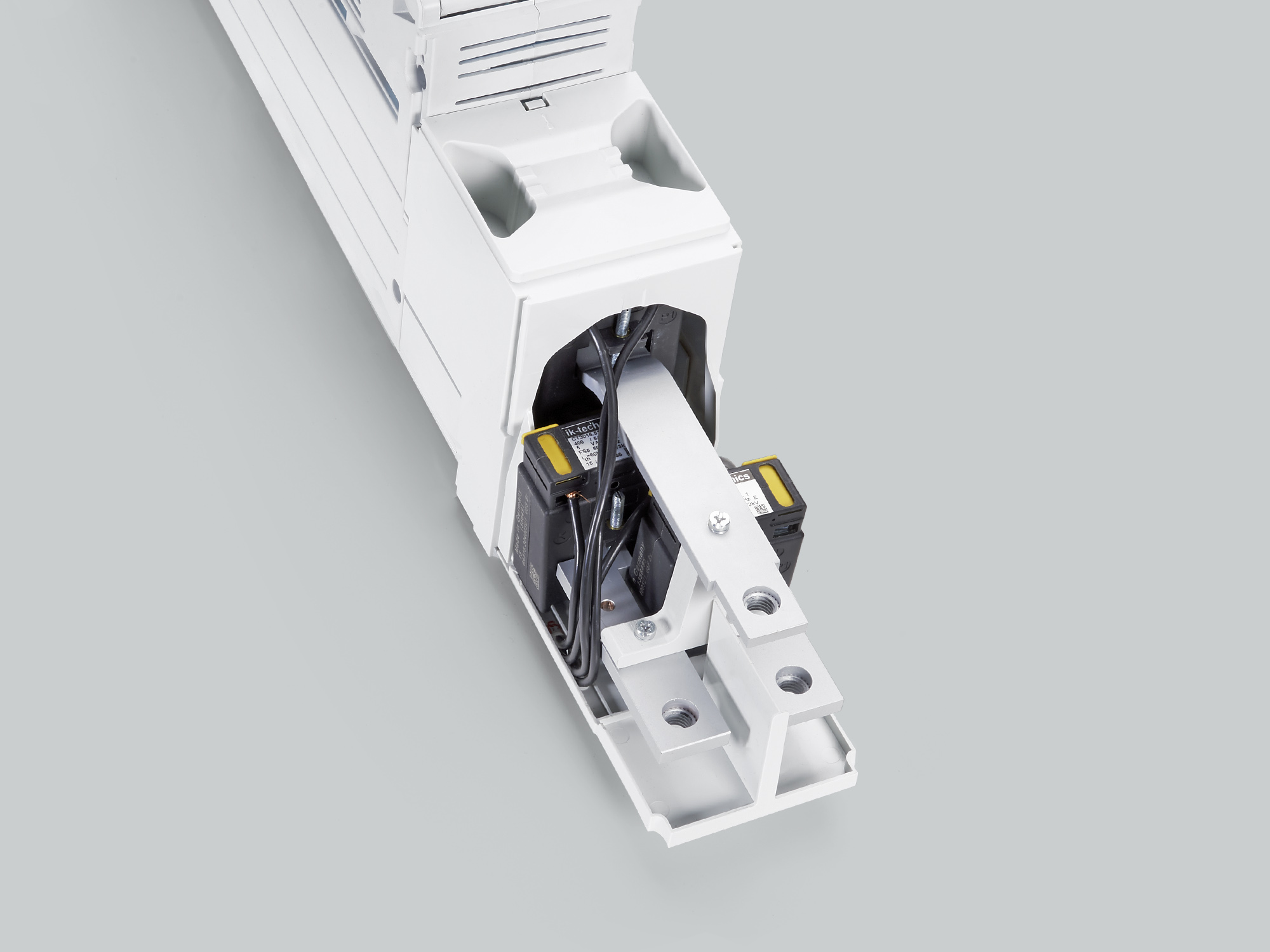

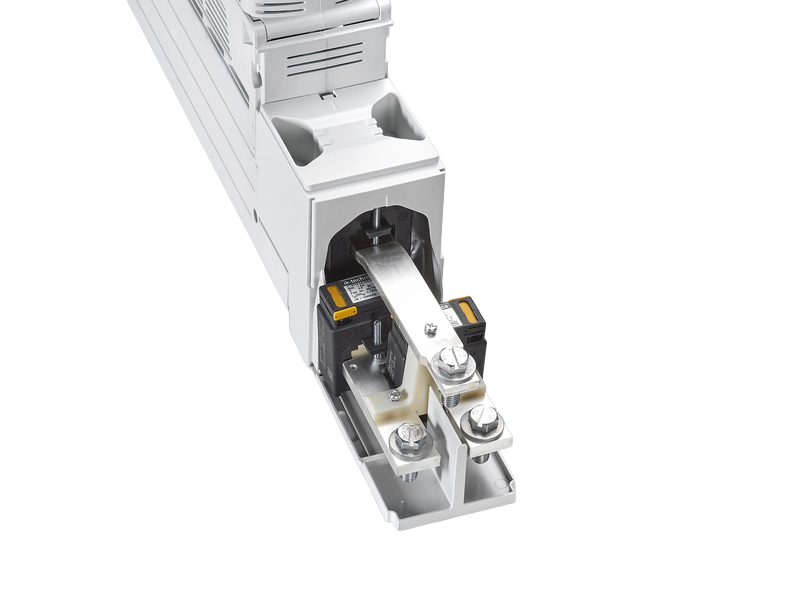

univerzální transformátorový modul

pro instalaci v připojovacím prostoru

velikost 1 - 3

System

185Power

Produktová skupina	18
Podskupina	70

velikost balení	1
EAN	4021267337629

ECLASS 14.0	27142190
ETIM 5.0	EC002498
ETIM 8.0	EC002498
ETIM 10.0	EC002498

Schválení dle norem

Standardy

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

EAC Type: AC-A

Produktová data

Detaily IEC
Standardy
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Quadron®185Power Speed:
- max. 600 A
- increase of power dissipation by 30%

Quadron®185Power, connection bottom:
- max. 630 A
- increase of power dissipation by 35%

Crito®185Power connection rail, connection bottom:
- max. 750 A
- increase of power dissipation by 28%

Mechanické údaje
hmotnost:	170,0 kg/100

Vlastnosti materiálu
halogen-free:	Yes

Links (Prices, CAD data)

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD data WSCAD

Ke stažení

| Všeobecné technické informace

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)

| Text for specification - GAEB90 (in German) (*.d81)
