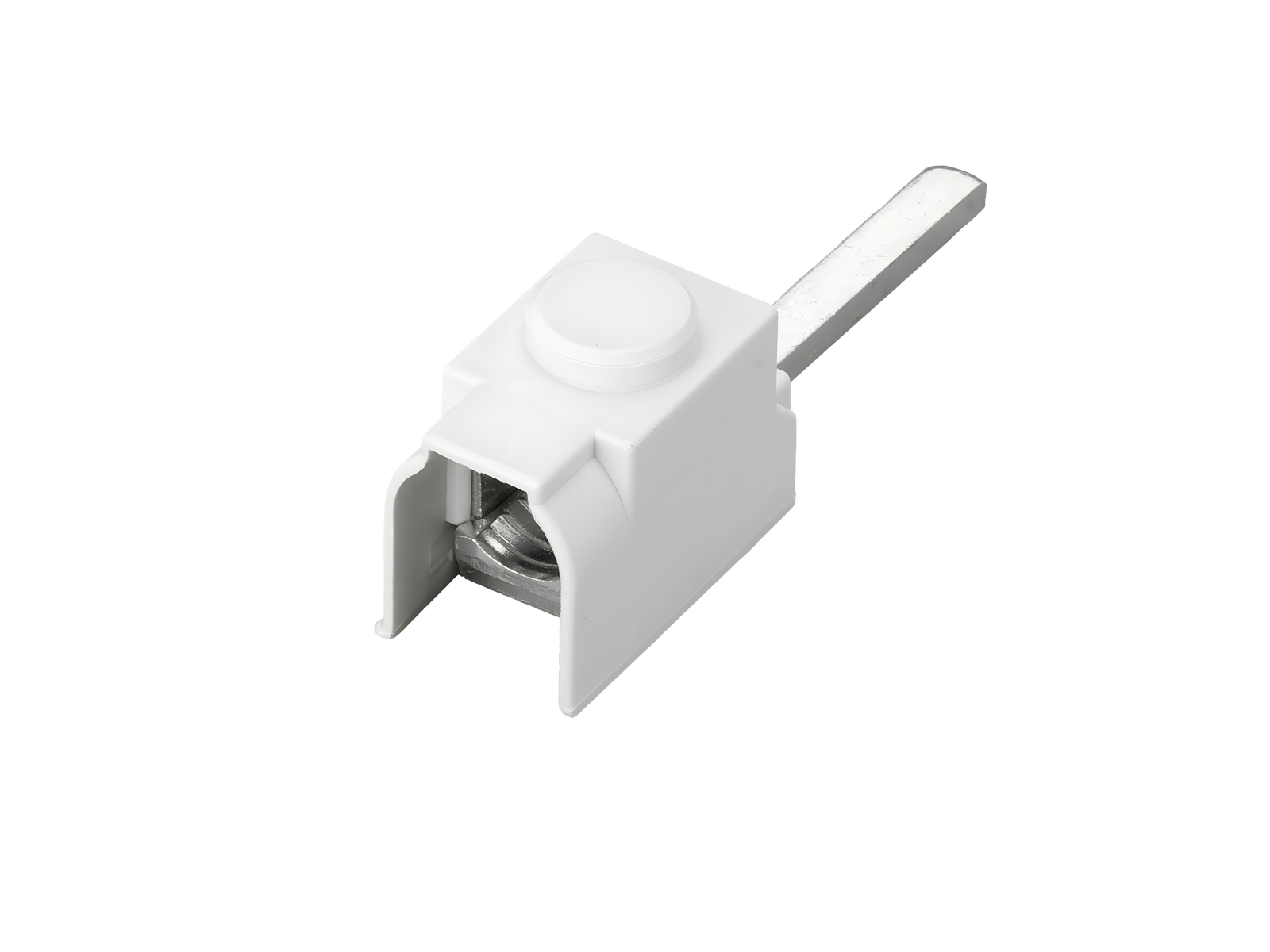

Obrázek může zobrazovat podobný produkt.
Part No.: 01228 000A
připojovací svorka, čelní připojení
25 - 95 mm²
pro 31056
| Produktová skupina | 07 |
| Podskupina | 26 |
| velikost balení | 3 |
| EAN | 4021267012281 |
| ECLASS 14.0 | 27371392 |
| ETIM 5.0 | EC002498 |
| ETIM 8.0 | EC002498 |
| ETIM 10.0 | EC002498 |
Standardy
IEC 61439-1:2020
EAC Type: TE-CT
CCC schválení: certifikace není vyžadována
| Detaily IEC | |
| Standardy | |
| IEC 61439-1:2020 |
| Elektrické údaje IEC | |
| Jmenovitý proud (IEC): | 225 A |
| jmenovité napětí (IEC) AC: | 400 V |
| jmenovité přepětí Uimp : | 4 kV |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 0,0 W.
(The power dissipation at full load would be 0,0 W.)
| Supplementary data IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| max. povolené napětí (IEC) AC: | 690 V |
| max. povolené napětí (IEC) DC: | 600 V |
| Mechanické údaje | |
| Š x V x H: | 21 x 34 x 28 |
| hmotnost: | 9,3 kg/100 |
| Terminal points | |
| min. cross-section: | 25 mm² |
| max. cross-section: | 95 mm² |
| Not suitable for aluminium cables ! | |
|
25 - 90mm² round, solid and stranded |
|
| Vlastnosti materiálu | |
| halogen-free: | Yes |
| Not suitable for aluminium cables ! | |
| The insulation performance of the article depends on the installation conditions. | |
|
Recommended stripping of the insulation on the connection lead approx. 26mm |
|
