Obrázek může zobrazovat podobný produkt.
Part No.: 33384 000
QUADRON 100Energy
NH pojistková lišta, 160 A
klínová svorka 70 mm²
velikost 00
pro přípojnici 30, 40, 50, 60 x 10
System
100Energy
Advantages of the product
Undrilled mounting possible with terminal clamp
| Produktová skupina | 12 |
| Podskupina | 31 |
| velikost balení | 1 |
| EAN | 4021267333843 |
| ECLASS 14.0 | 27142106 |
| ETIM 5.0 | EC001046 |
| ETIM 8.0 | EC001046 |
| ETIM 10.0 | EC001046 |
Standardy
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
EAC Type: NH
| pro velikost pojistek: | NH 000, NH 00 |
| pojistková vložka podle na standardu: | IEC / HD 60269-2 |
| Detaily IEC | |
| Standardy | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016 |
| Elektrické údaje IEC | |
| Jmenovitý proud (IEC): | 160 A |
| jmenovité napětí (IEC) AC: | 690 V |
| jmenovité přepětí Uimp : | 6 kV |
| zkratová odolnost při ochraně pojistkami: | 50 kA |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 11,2 W.
(The power dissipation at full load would be 17,5 W.)
| Supplementary data IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| max. povolené napětí (IEC) AC: | 800 V |
| max. permitted operation temperature | 55°C |
| Mechanické údaje | |
| Š x V x H: | 50 x 455 x 80 |
| hmotnost: | 99,5 kg/100 |
| pro přípojnici: | 30, 40, 50, 60 x 10 |
| Terminal points | |
| prism terminal | |
| min. cross-section: | 16 mm² |
| max. cross-section: | 70 mm² |
| rm: | 16 - 70 mm² |
| f + AE: | 16 - 70 mm² |
| (f + AE may not fit with max. cross-section) | |
| sm: | 16 - 70 mm² |
| Not suitable for aluminium cables ! | |
| Vlastnosti materiálu | |
| halogen-free: | Yes |
| Not suitable for aluminium cables ! | |
33238
000
háková svorka
velikost 00
pro: 33235
Více
03727
000
třmenová svorka
1.5 - 70 mm²
velikost 00
Více
30894
000
přípojný šroub M8
s pružinovou podložkou
velikost 00
Více
33113
000
boční krycí podpěra
pro přední kryt
velikost 00 - 3
Více
33280
000
kryt připojovací části
velikost 00
pro: 33234, 33235
Více
03502
000

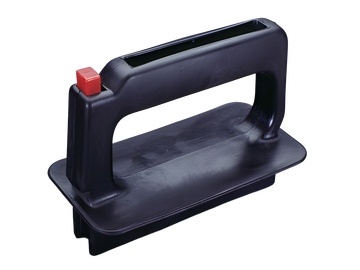

rukojeť pro NH pojistky
otevřené provedení
velikost 000 - 3
Více
