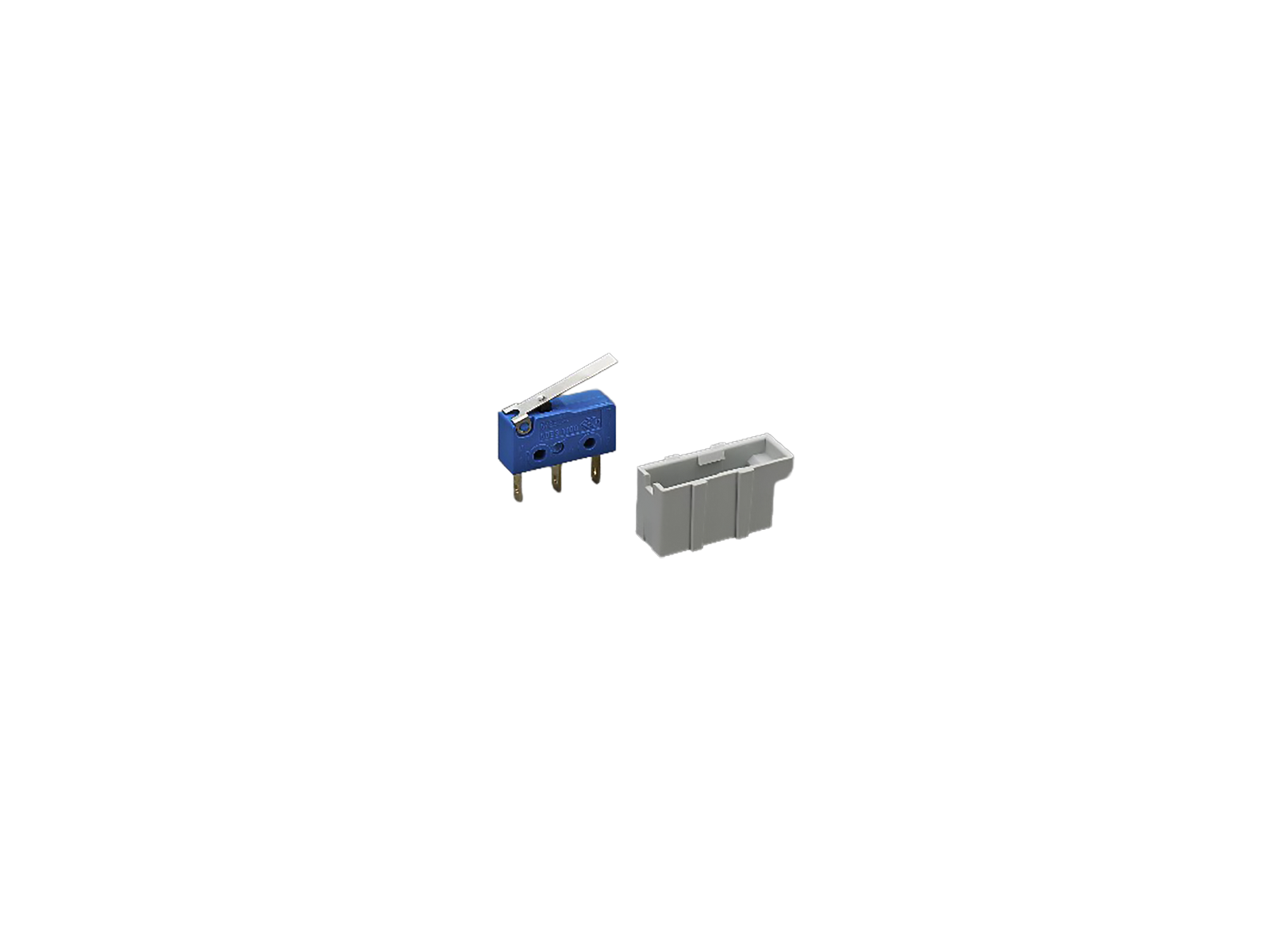

spínač

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 33917 000

spínač

NO/NC 250 V AC / 5 A, 30 V DC / 4 A

QUADRON®60Classic, QUADRON®Panel velikost 1

System

60Classic

Produktová skupina 09
Podskupina 51
velikost balení 1
EAN 4021267339173
ECLASS 14.0 27142190
ETIM 5.0 EC002498
ETIM 8.0 EC002498
ETIM 10.0 EC002498

Schválení dle norem

Standardy

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Produktová data

Detaily IEC
Standardy
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Elektrické údaje

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Mechanické údaje
hmotnost: 1,3 kg/100

connection for flat plug DIN 46244-A, 2.8 x 0.5 mm

Vlastnosti materiálu
halogen-free: No

Application notes

neaplikovatelné, protože produkt neobsahuje ani nese žádné části pod napětím nebo není namáhán v případě zkratu

Links (Prices, CAD data)

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD data WSCAD

Ke stažení

| Všeobecné technické informace

| Montážní návod

| Datový blok Eplan (*.edz)

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)

Usage

33600 000
QUADRON 60Classic
NH pojistkový odpínač velikost 1, 250 A, montáž na sběrnici, připojení horní / spodní
rámová svorka
připojení shora nebo zdola
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

33393 000
QUADRON Panel
NH pojistkový odpínač velikost 1, 250 A, montáž na panel
rámová svorka
for mounting plate
Více

33149 000
QUADRON Panel
NH pojistkový odpínač velikost 1, 250 A, montáž na panel
šroub M10
with electromechanical fuse monitoring
for mounting plate
Více

33201 000
QUADRON Panel
pojistový odpínač NH velikost 1, 250 A, montáž na panel
šroub M10
for mounting plate
Více

33160 000
QUADRON 60Classic
NH pojistkový odpínač velikost 1, 250 A, montáž na sběrnici, připojení horní / spodní
šroub M10
with electromechanical fuse monitoring
připojení shora nebo zdola
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

33330 000
QUADRON Panel
NH pojistkový odpínač velikost 1, 250 A, montáž na panel
šroub M10
with electronic fuse monitoring
for mounting plate
Více

33325 000
QUADRON 60Classic
NH pojistkový odpínač velikost 1, 250 A, montáž na sběrnici, připojení horní / spodní
šroub M10
with electronic fuse monitoring
připojení shora nebo zdola
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

33601 000
QUADRON 60Classic
NH fuse switch-disconnector size 1, 250 A
šroub M10
připojení shora nebo zdola
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více
