PE pól pro SD1-3P odpínač

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 33689 000A

CAPUS Panel

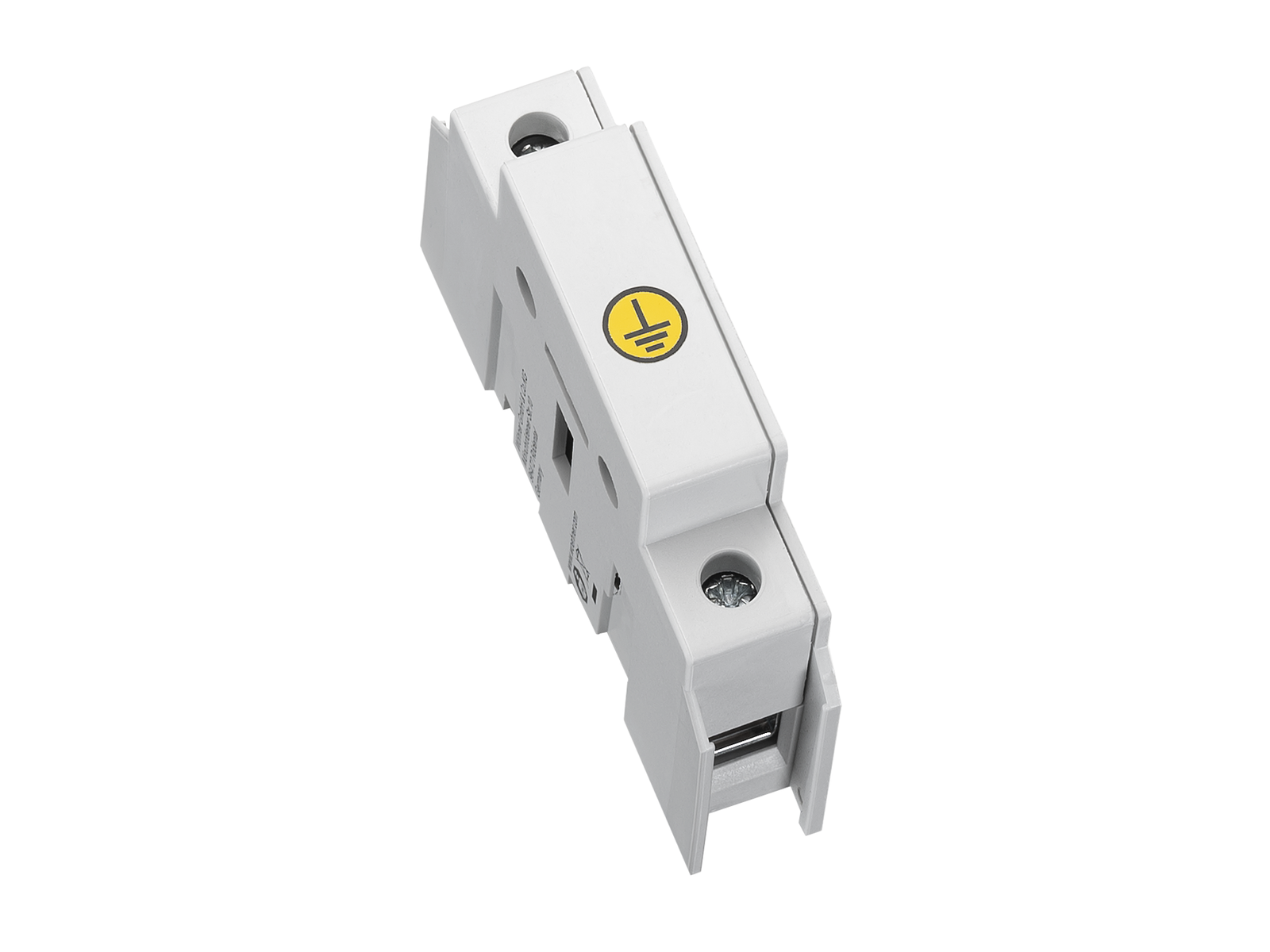

PE pól pro SD1-3P odpínač

box terminal 2,5 - 16 mm² / AWG 16 - 6

for mounting plate or mounting rail

System

Panel

Produktová skupina 14
Podskupina 51
velikost balení 1
EAN 4021267336899
ECLASS 14.0 27371403
ETIM 5.0 EC000216
ETIM 8.0 EC000216
ETIM 10.0 EC000216

Schválení dle norem

Standardy

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 508

Schválení dle norem

UL

typové číslo: SD1-E

EAC Type: AC-A

UL file: E506215, UL category (for USA): NLRV https://www.ul.com

UL file: E506215, UL category (for Canada): NLRV7 https://www.ul.com

Produktová data

Detaily IEC
Standardy
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Elektrické údaje IEC
Jmenovitý proud (IEC): 63 A
jmenovité napětí (IEC) AC: 690 V
jmenovitá frekvence (IEC): 50 / 60 Hz
jmenovité izolační napětí Ui AC: 800 V
jmenovité přepětí Uimp : 4 kV
kond. zkratový proud s pojistkami (AC): 10 kA
schváleno s pojistkovými vložkami dané třídy: gG
jmenovitá krátkodobá výdrž proudu I cw (1,0 s) max.: 1 kA
jmenovitá výrobní kapacita: 2,1 kA
Detaily UL
Standardy
UL 508
Mechanické údaje
Š x V x H: 15 x 81 x 79
hmotnost: 5,0 kg/100
póly: N
Mounting: for mounting plate or mounting rail
stupeň ochrany: IP20
Terminal points
cage clamp connection
wire stripping: 10 mm
min. cross-section: 2,5 mm²
max. cross-section: 16 mm²
re: 2.5 - 16 mm²
rm: 16 - 16 mm²
f: 2.5 - 16 mm²
f + AE: 2.5 - 16 mm²
(f + AE may not fit with max. cross-section)
Md min.: 2,0 Nm
Md max.: 2,0 Nm
Not suitable for aluminium cables !
Vlastnosti materiálu
halogen-free: Yes

Application notes

Not suitable for aluminium cables !

Links (Prices, CAD data)

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD data WSCAD

Ke stažení

| Všeobecné technické informace

| Montážní návod

| CAD model 3D STP

| CAD symbol 2D DXF

| Datový blok Eplan (*.edz)

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)

Usage
