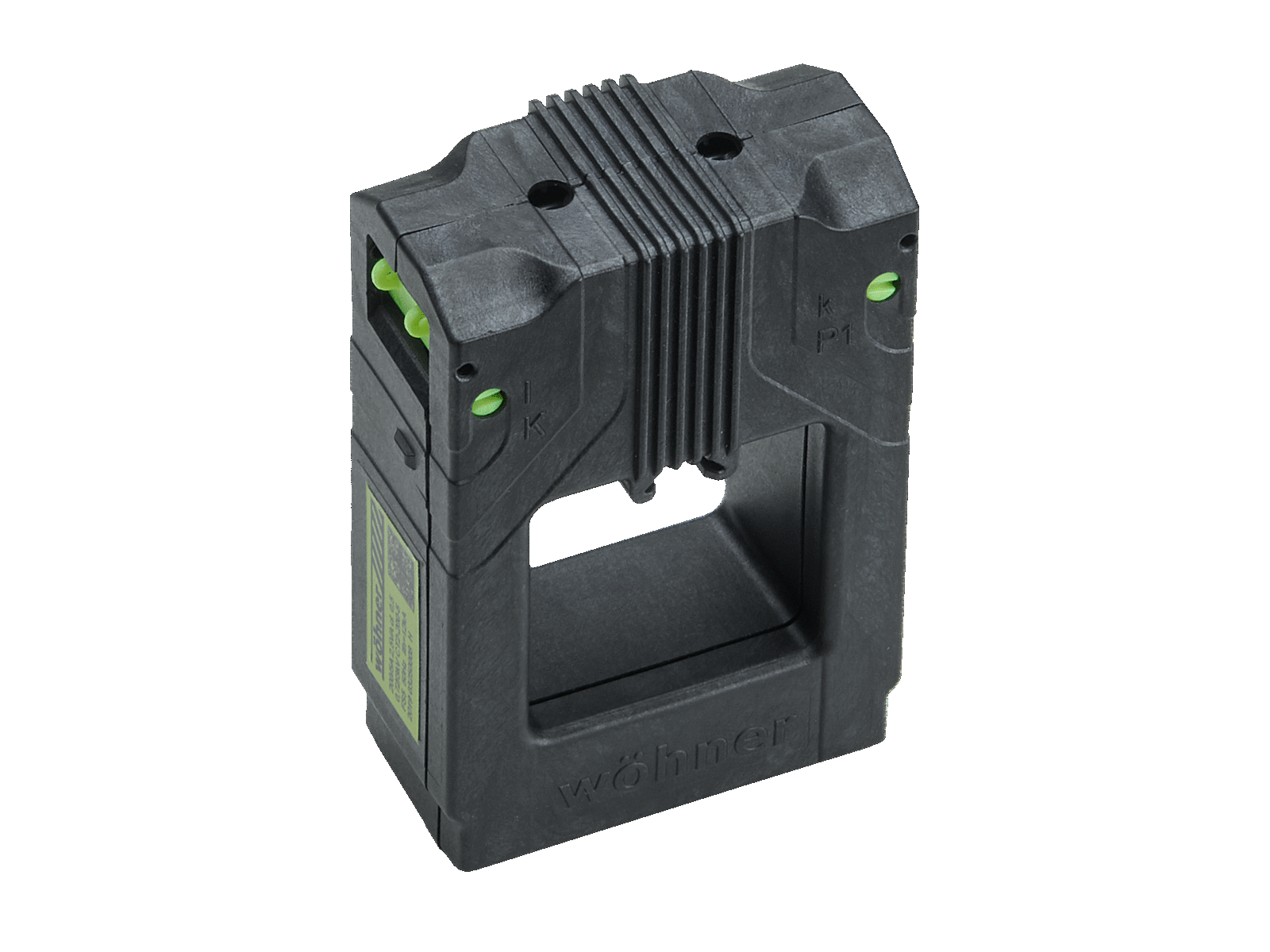

proudový transformátor 200 A / 5 A, s prohlášením o shodě

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 37232 000A

proudový transformátor 200 A / 5 A, s prohlášením o shodě

size CT2

1 VA / třída 0,5

při použití na přípojnicích nebo v adaptérech 630 A je navíc zapotřebí 37900

stock sale

date of phase-out: 30.06.2026

System

Measurement Technique

Produktová skupina 23
Podskupina 11
velikost balení 1
EAN 4021267372323
ECLASS 14.0 27210902
ETIM 5.0 EC002048
ETIM 8.0 EC002048
ETIM 10.0 EC002048

Schválení dle norem

Standardy

IEC 61869-1:2007
IEC 61869-2:2012

typové číslo: CT2-200-5

EAC Type: CT

CCC schválení: certifikace není vyžadována

Produktová data

velikost: CT2
Detaily IEC
Standardy
IEC 61869-1:2007
IEC 61869-2:2012
Elektrické údaje IEC
prim. jmenovitý proud Ipr: 200 A
sec. jmenovitý proud: 5 A
sec. jmenovitý zdánlivý výkon: 1 VA
accuracy class (current): 0.5
max. provozní napětí Um: 720 V
term. krátkodobý proud I th : 12 kA
třída izolace: H
nadproudový omezovací faktor: FS5

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,4 W.

(The power dissipation at full load would be 0,6 W.)

Mechanické údaje
Š x V x H: 51 x 77 x 25
hmotnost: 13,5 kg/100
CT lze integrovat do zařízení: ja
CT lze integrovat do modulu CT: ja
uzavíratelný: ja
Terminal points
cage clamp connection
screw drive: PZ1
wire stripping: 12 mm
Not suitable for aluminium cables !
Vlastnosti materiálu
halogen-free: Yes

Application notes

Not suitable for aluminium cables !

Odkazy

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Ke stažení

| Všeobecné technické informace

| Uživatelský manuál

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Datový blok Eplan (*.edz)

| Rozměrový výkres

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)

Příslušenství

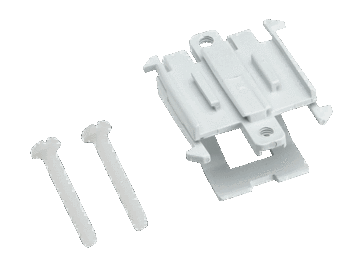

accessories for mounting

37900 000A
montážní svorka pro proudový transformátor
pro montáž na přípojnice a adaptéry 630 A
pro přípojnice 25-30 x 5 a 12-30 x 10
Více

Usage

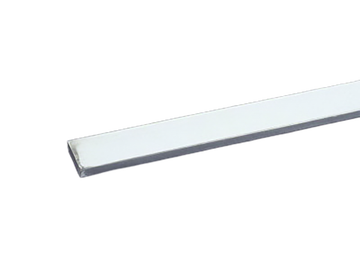

01621 000
přípojnice 25 x 5
material: copper Cu-ETP (No. CW004A) acc. to EN 13601 (99.9% copper), strength class R300 (300 N/mm²)
délka 2,40 m, pocínovaná
Více

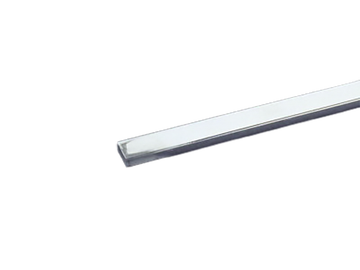

01140 000
přípojnice 20 x 10
material: copper Cu-ETP (No. CW004A) acc. to EN 13601 (99.9% copper), strength class R300 (300 N/mm²)
délka 3,60 m, ochrana proti korozi
Více

01623 000
přípojnice 12 x 10
material: copper Cu-ETP (No. CW004A) acc. to EN 13601 (99.9% copper), strength class R300 (300 N/mm²)
délka 2,40 m, pocínovaná
Více

01622 000
přípojnice 30 x 5
material: copper Cu-ETP (No. CW004A) acc. to EN 13601 (99.9% copper), strength class R300 (300 N/mm²)
délka 2,40 m, pocínovaná
Více

01624 000
přípojnice 20 x 10
material: copper Cu-ETP (No. CW004A) acc. to EN 13601 (99.9% copper), strength class R300 (300 N/mm²)
délka 2,40 m, pocínovaná
Více

01204 000
přípojnice 30 x 10
material: copper Cu-ETP (No. CW004A) acc. to EN 13601 (99.9% copper), strength class R300 (300 N/mm²)
délka 3,60 m, pocínovaná
Více

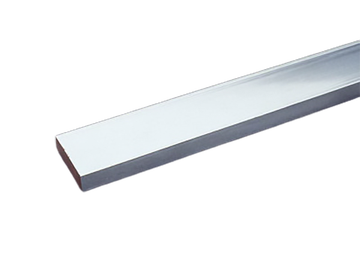

01625 000
přípojnice 30 x 10
material: copper Cu-ETP (No. CW004A) acc. to EN 13601 (99.9% copper), strength class R300 (300 N/mm²)
délka 2,40 m, pocínovaná
Více

32745 000A
EQUES 185Power
přípojnicový adaptér 630 A
univerzální verze do 630 A, vzdálenost mezi fázemi 43-46 mm
připojení zdola, CrossLink®-rámová svorka
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

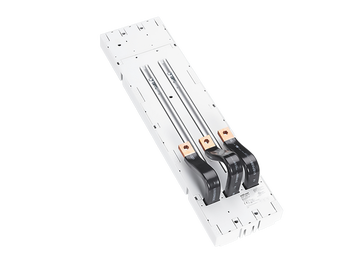

32746 000A
EQUES 185Power
přípojnicový adaptér 630 A
univerzální verze do 630 A, vzdálenost mezi fázemi 43-46 mm
připojení zdola, plochá rámová svorka
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

32743 000A
EQUES 185Power
přípojnicový adaptér 630 A
univerzální verze do 630 A, vzdálenost mezi fázemi 43-46 mm
připojení shora / zdola, šroubový kontakt
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

32742 000A
EQUES 185Power
přípojnicový adaptér 630 A
univerzální verze do 630 A, vzdálenost mezi fázemi 43-46 mm
připojení shora, plochá rámová svorka
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

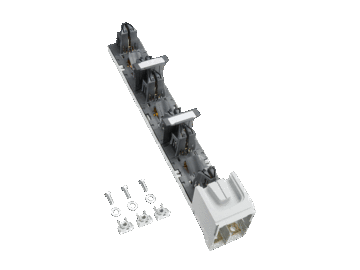

33706 000A
QUADRON 185Power
NH pojistková lišta, 250 A
velikost 1
šroub M12
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33707 000A
QUADRON 185Power
NH pojistková lišta, 400 A
velikost 2
šroub M12
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33536 000A
QUADRON 185Power
pojistková odpínací lišta 250 A
velikost 1, 1-pólové odpínání
V-clamp 50-300 mm²
terminal body alu, pressure piece brass
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33721 000A
QUADRON 185Power
pojistková odpínací lišta 250 A
velikost 1, 3-pólové odpínání, s monitoringem pojistek
šroub M12
with electronic fuse monitoring
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33722 000A
QUADRON 185Power
pojistková odpínací lišta 400 A
velikost 2, 3-pólové odpínání, s monitoringem pojistek
šroub M12
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33532 000A
QUADRON 185Power
pojistková odpínací lišta 400 A
velikost 2, 3-pólové odpínání
V-clamp 50-300 mm²
terminal body alu, pressure piece brass
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33522 000A
QUADRON 185Power
pojistková odpínací lišta 400 A
velikost 2, 3-pólové odpínání
V-clamp 35-240 mm²
terminal body alu, pressure piece brass
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33575 000A
QUADRON 185Power
pojistková odpínací lišta 400 A
velikost 2, 3-pólové odpínání
V-clamp 50-300 mm²
terminal body steel, pressure piece steel
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33526 000A
QUADRON 185Power
pojistková odpínací lišta 250 A
velikost 1, 1-pólové odpínání
V-clamp 35-240 mm²
terminal body alu, pressure piece brass
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33577 000A
QUADRON 185Power
pojistková odpínací lišta 250 A
velikost 1, 1-pólové odpínání
V-clamp 50-300 mm²
terminal body steel, pressure piece steel
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33702 000A
QUADRON 185Power
pojistková odpínací lišta 400 A
velikost 2, 3-pólové odpínání
šroub M12
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33716 000A
QUADRON 185Power
pojistková odpínací lišta 250 A
velikost 1, 1-pólové odpínání
šroub M12
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33701 000A
QUADRON 185Power
pojistková odpínací lišta 250 A
velikost 1, 3-pólové odpínání
šroub M12
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33521 000A
QUADRON 185Power
pojistková odpínací lišta 250 A
velikost 1, 3-pólové odpínání
V-clamp 35-240 mm²
terminal body alu, pressure piece brass
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33531 000A
QUADRON 185Power
pojistková odpínací lišta 250 A
velikost 1, 3-pólové odpínání
V-clamp 50-300 mm²
terminal body alu, pressure piece brass
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33527 000A
QUADRON 185Power
pojistková odpínací lišta 400 A
velikost 2, 1-pólové odpínání
V-clamp 35-240 mm²
terminal body alu, pressure piece brass
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33717 000A
QUADRON 185Power
pojistková odpínací lišta 400 A
velikost 2, 1-pólové odpínání
šroub M12
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33731 000A
QUADRON 185Power
dvojitá pojistková odpínací lišta 1250 A
3-pólové odpínání
šroub M12, vč, krytu přípojného prostoru
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33537 000A
QUADRON 185Power
pojistková odpínací lišta 400 A
velikost 2, 1-pólové odpínání
V-clamp 50-300 mm²
terminal body alu, pressure piece brass
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33574 000A
QUADRON 185Power
pojistková odpínací lišta 250 A
velikost 1, 3-pólové odpínání
V-clamp 50-300 mm²
terminal body steel, pressure piece steel
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33723 000A
QUADRON 185Power
pojistková odpínací lišta 630 A
velikost 3, 3-pólové odpínání, s monitoringem pojistek
šroub M12
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33533 000A
QUADRON 185Power
pojistková odpínací lišta 630 A
velikost 3, 3-pólové odpínání
V-clamp 50-300 mm²
terminal body alu, pressure piece brass
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33523 000A
QUADRON 185Power
pojistková odpínací lišta 630 A
velikost 3, 3-pólové odpínání
V-clamp 35-240 mm²
terminal body alu, pressure piece brass
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33576 000A
QUADRON 185Power
pojistková odpínací lišta 630 A
velikost 3, 3-pólové odpínání
V-clamp 50-300 mm²
terminal body steel, pressure piece steel
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33579 000A
QUADRON 185Power
pojistková odpínací lišta 630 A
velikost 3, 1-pólové odpínání
V-clamp 50-300 mm²
terminal body steel, pressure piece steel
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33538 000A
QUADRON 185Power
pojistková odpínací lišta 630 A
velikost 3, 1-pólové odpínání
V-clamp 50-300 mm²
terminal body alu, pressure piece brass
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33578 000A
QUADRON 185Power
pojistková odpínací lišta 400 A
velikost 2, 1-pólové odpínání
V-clamp 50-300 mm²
terminal body steel, pressure piece steel
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33703 000A
QUADRON 185Power
pojistková odpínací lišta 630 A
velikost 3, 3-pólové odpínání
šroub M12
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33718 000A
QUADRON 185Power
pojistková odpínací lišta 630 A
velikost 3, 1-pólové odpínání
šroub M12
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33528 000A
QUADRON 185Power
pojistková odpínací lišta 630 A
velikost 3, 1-pólové odpínání
V-clamp 35-240 mm²
terminal body alu, pressure piece brass
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

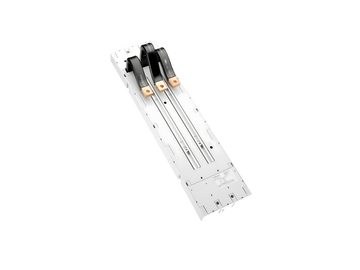

32741 000A
EQUES 185Power
přípojnicový adaptér 630 A
univerzální verze do 630 A, vzdálenost mezi fázemi 43-46 mm
připojení shora, CrossLink®-rámová svorka
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

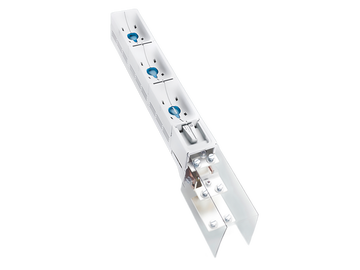

01439 000A
CRITO 185Power
spojovací kolejnice
3-pólová
pro 3 kabelová oka 300 mm² (posun uspořádání), pro 4 kabelová oka 240 mm² nebo lam. Cu 80 x 10
připojení shora nebo zdola
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

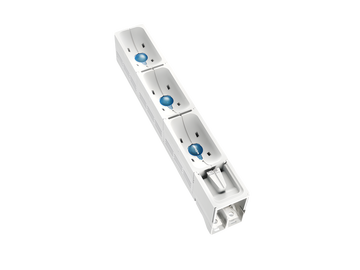

01438 000A
CRITO 185Power
spojovací kolejnice
3-pólová
šroub M12
připojení shora nebo zdola
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více
