spínač

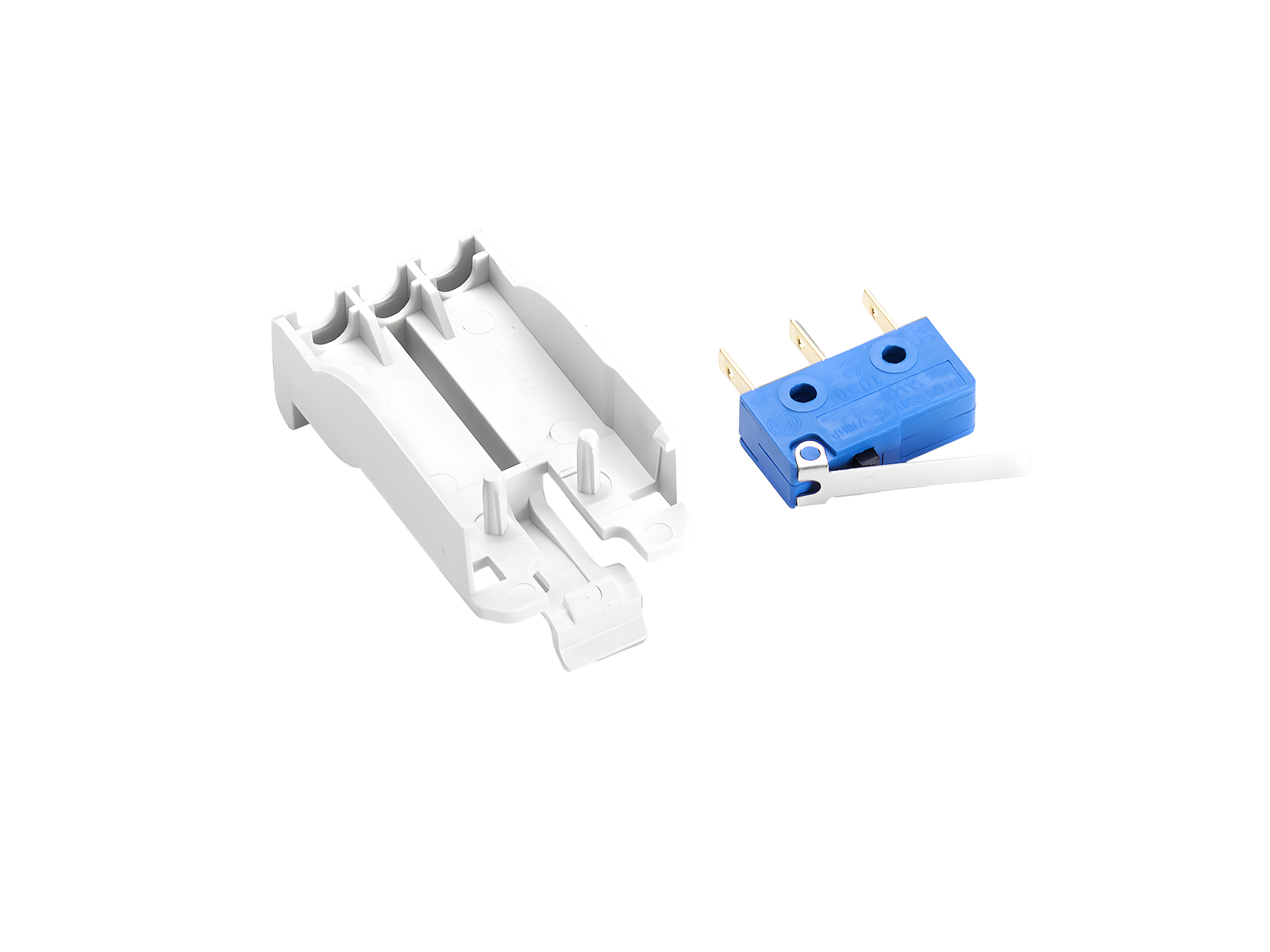

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 33642 000A

spínač

NO/NC 250 V AC / 5 A, 30 V DC / 4 A

QUADRON®185Power Speed velikost 00, 1, 2, 3

System

185Power

Produktová skupina 18
Podskupina 70
velikost balení 1
EAN 4021267336424
ECLASS 14.0 27142190
ETIM 5.0 EC002936
ETIM 8.0 EC002936
ETIM 10.0 EC002936

Schválení dle norem

Standardy

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

EAC Type: AC-A

Produktová data

Detaily IEC
Standardy
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Elektrické údaje

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Mechanické údaje
hmotnost: 2,9 kg/100

connection for flat plug DIN 46244-A, 2.8 x 0.5 mm

Vlastnosti materiálu
halogen-free: Yes

Application notes

neaplikovatelné, protože produkt neobsahuje ani nese žádné části pod napětím nebo není namáhán v případě zkratu

Links (Prices, CAD data)

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD data WSCAD

Ke stažení

| Všeobecné technické informace

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Datový blok Eplan (*.edz)

| Rozměrový výkres

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Usage

33630 000A
QUADRON 185Power Speed
NH odpínací lišta s pojistkami velikost 1
výstupní svorky dole M12
double-breaking
operator independent switching (snap-action mechanism)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Více

33615 000A
QUADRON 185Power Speed
NH odpínací lišta s pojistkami velikost 00
vysoká verze, výstupní svorky dole M8
šroubové připojení
operator independent switching (snap-action mechanism)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Více

33614 000A
QUADRON 185Power Speed
NH odpínací lišta s pojistkami velikost 00
vysoká verze, výstupní svorky dole M8
CrossLink
double-breaking
operator independent switching (snap-action mechanism)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Více

33633 000A
QUADRON 185Power Speed
NH odpínací lišta s pojistkami velikost 2
výstupní svorky nahoře M12
double-breaking
operator independent switching (snap-action mechanism)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Více

33636 000A
QUADRON 185Power Speed
NH odpínací lišta s pojistkami velikost 1
s monitoringem pojistek
výstupní svorky dole M12
double-breaking
operator independent switching (snap-action mechanism)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Více

33631 000A
QUADRON 185Power Speed
NH odpínací lišta s pojistkami velikost 1
výstupní svorky nahoře M12
double-breaking
operator independent switching (snap-action mechanism)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
phase-out product
Více

33638 000A
QUADRON 185Power Speed
NH odpínací lišta s pojistkami velikost 2
s monitoringem pojistek
výstupní svorky dole M12
double-breaking
operator independent switching (snap-action mechanism)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Více

33640 000A
QUADRON 185Power Speed
NH odpínací lišta s pojistkami velikost 3
s monitoringem pojistek
výstupní svorky dole M12
double-breaking
operator independent switching (snap-action mechanism)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Více

33635 000A
QUADRON 185Power Speed
NH odpínací lišta s pojistkami velikost 3
výstupní svorky nahoře M12
double-breaking
operator independent switching (snap-action mechanism)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Více

33634 000A
QUADRON 185Power Speed
NH odpínací lišta s pojistkami velikost 3
výstupní svorky dole M12
double-breaking
operator independent switching (snap-action mechanism)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Více

33632 000A
QUADRON 185Power Speed
NH odpínací lišta s pojistkami velikost 1
výstupní svorky dole M12
double-breaking
operator independent switching (snap-action mechanism)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Více

33611 000A
QUADRON 185Power Speed
NH odpínací lišta s pojistkami velikost 00
plochá verze, výstupní svorky dole M8
šroubové připojení
double-breaking
operator independent switching (snap-action mechanism)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Více

33617 000A
QUADRON 185Power Speed
NH odpínací lišta s pojistkami velikost 00
vysoká verze, výstupní svorky nahoře M8
šroubové připojení
operator independent switching (snap-action mechanism)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Více

33622 000A
QUADRON 185Power Speed
NH odpínací lišta s pojistkami velikost 00
plochá verze, výstupní svorky nahoře M8
CrossLink, monitoring pojistek
operator independent switching (snap-action mechanism)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Více

33621 000A
QUADRON 185Power Speed
NH odpínací lišta s pojistkami velikost 00
plochá verze, výstupní svorky dole M8
šroubové připojení, monitoring pojistek
operator independent switching (snap-action mechanism)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Více

33623 000A
QUADRON 185Power Speed
NH odpínací lišta s pojistkami velikost 00
plochá verze, výstupní svorky nahoře M8
šroubové připojení, monitoring pojistek
operator independent switching (snap-action mechanism)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
stock sale
Více

33625 000A
QUADRON 185Power Speed
NH odpínací lišta s pojistkami velikost 00
vysoká verze, výstupní svorky dole M8
šroubové připojení, monitoring pojistek
operator independent switching (snap-action mechanism)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Více

33627 000A
QUADRON 185Power Speed
NH odpínací lišta s pojistkami velikost 00
vysoká verze, výstupní svorky nahoře M8
vysoká verze, výstupní svorky nahoře, šroubové připojení
operator independent switching (snap-action mechanism)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Více

33612 000A
QUADRON 185Power Speed
NH odpínací lišta s pojistkami velikost 00
plochá verze, výstupní svorky nahoře M8
CrossLink
double-breaking
operator independent switching (snap-action mechanism)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Více

33626 000A
QUADRON 185Power Speed
NH odpínací lišta s pojistkami velikost 00
vysoká verze, výstupní svorky nahoře M8
CrossLink, monitoring pojistek
operator independent switching (snap-action mechanism)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Více

33613 000A
QUADRON 185Power Speed
NH odpínací lišta s pojistkami velikost 00
plochá verze, výstupní svorky nahoře M8
šroubové připojení
double-breaking
operator independent switching (snap-action mechanism)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Více

33620 000A
QUADRON 185Power Speed
NH odpínací lišta s pojistkami velikost 00
plochá verze, výstupní svorky dole M8
CrossLink, monitoring pojistek
operator independent switching (snap-action mechanism)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Více

33624 000A
QUADRON 185Power Speed
NH odpínací lišta s pojistkami velikost 00
vysoká verze, výstupní svorky dole M8
CrossLink, monitoring pojistek
operator independent switching (snap-action mechanism)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Více

33610 000A
QUADRON 185Power Speed
NH odpínací lišta s pojistkami velikost 00
plochá verze, výstupní svorky dole M8
CrossLink
double-breaking
operator independent switching (snap-action mechanism)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Více

33616 000A
QUADRON 185Power Speed
NH odpínací lišta s pojistkami velikost 00
vysoká verze, výstupní svorky nahoře M8
CrossLink
operator independent switching (snap-action mechanism)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Více
