Part No.: 33623 000A
QUADRON 185Power Speed

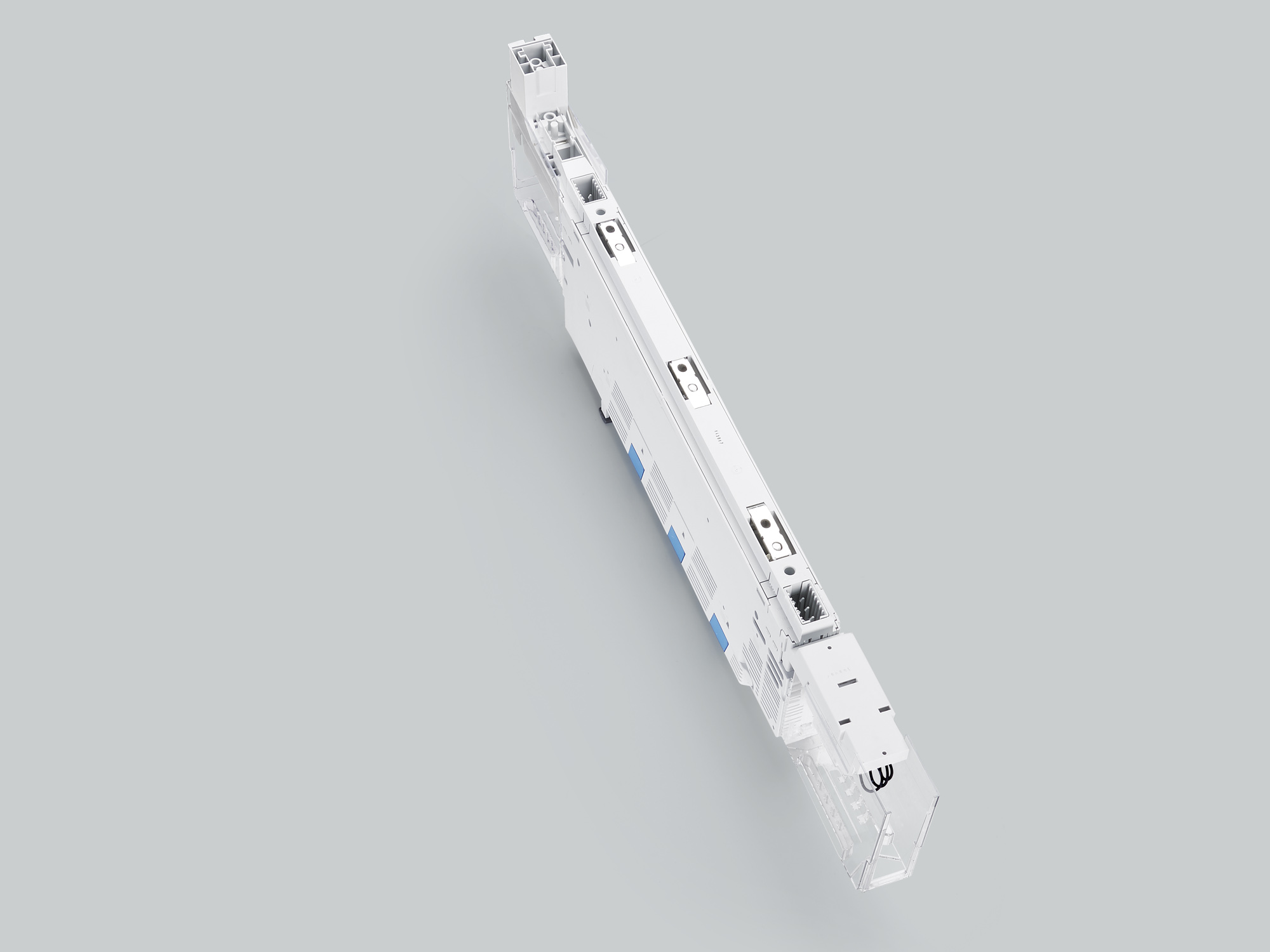

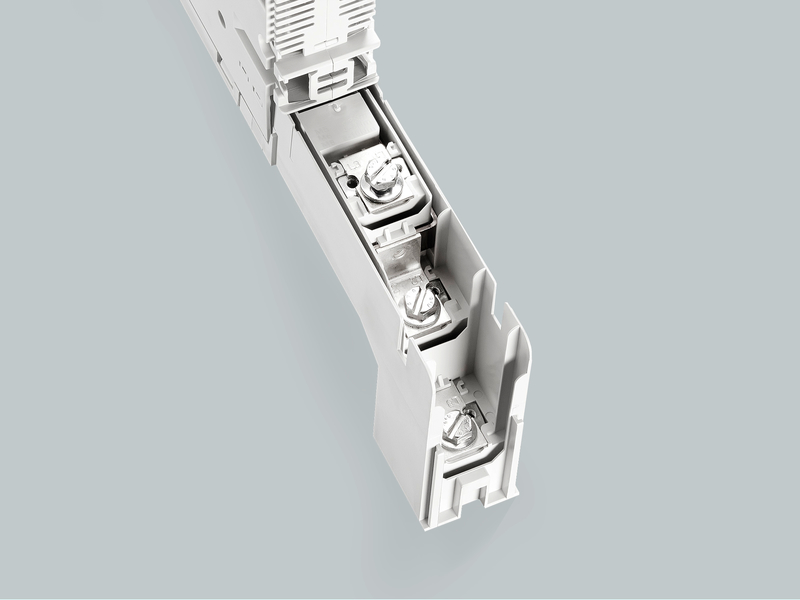

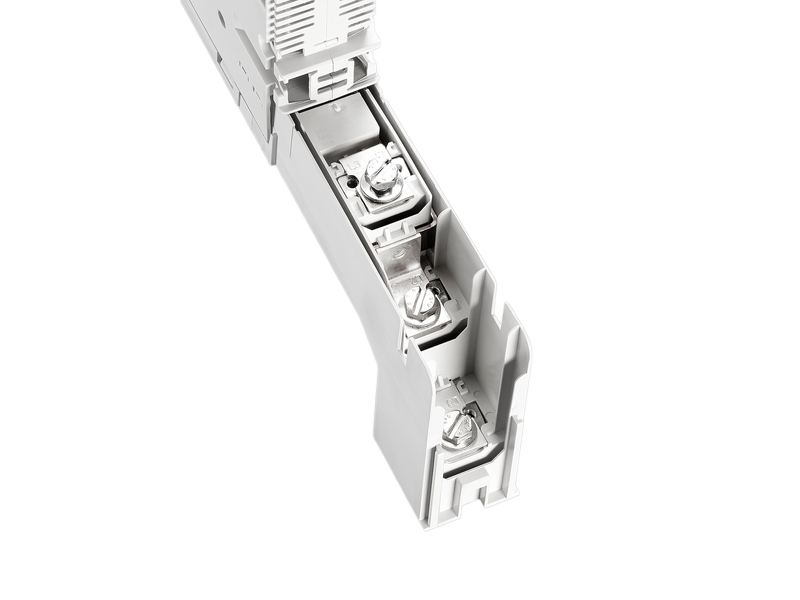

NH odpínací lišta s pojistkami velikost 00
plochá verze, výstupní svorky nahoře M8
šroubové připojení, monitoring pojistek
operator independent switching (snap-action mechanism)
pro přípojnici 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
stock sale
date of phase-out: 31.12.2025
System
185Power
Advantages of the product
When the cover is open, all touchable parts are voltage-free
Operator-independent switching
Lockable cover with double-bit lock
Mixed installation with all components 185Power
Can be sealed when switched on or off
Can be locked with up to 3 padlocks when switched off
| Produktová skupina | 18 |
| Podskupina | 52 |
| velikost balení | 1 |
| EAN | 4021267336233 |
| ETIM 5.0 | EC001046 |
| ETIM 8.0 | EC001046 |
Standardy
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Schválení dle norem
IEC (CB)
typové číslo: QS185-00
EAC Type: NH
| pro velikost pojistek: | NH 000, NH 00 |
| pojistková vložka podle na standardu: | IEC / HD 60269-2 |
| povolené rozptylování energie pojistkové vložky: | 12 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| Detaily IEC | |
| Standardy | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| Elektrické údaje IEC | |
| Jmenovitý proud (IEC): | 160 A |
| jmenovité napětí (IEC) AC: | 400 V |
| jmenovité izolační napětí Ui AC: | 400 V |
| jmenovité přepětí Uimp : | 4 kV |
| Utilisation category AC (IEC 60947-3) : | AC-23B 160A/400V |
| kond. zkratový proud s pojistkami (AC): | 100 kA / 400 V |
| 120 kA / 400 V | |
| schváleno s pojistkovými vložkami dané třídy: | gG |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 35,2 W.
(The power dissipation at full load would be 55,0 W.)
| Supplementary data IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such. |
| min. permitted operation temperature | -25°C |
| max. permitted operation temperature | 55°C |
| min. permitted temperature for transport and storage | -25°C |
| The use of knife links is not permitted. The rated values specified in this product description apply exclusively to the use of fuses. | |
| distance to grounded parts = 0mm at 120kA | |
| Special operating conditions corresponding to IEC / EN 61439-1 may yield to foulty activations of pilot switches and fuse monitors. The operating conditions have to be considered for the analysis of status signals. | |
| Degree of protection IP30 at front, degree of protection near terminal depends on installation |
| Mechanické údaje | |
| Š x V x H: | 50 x 883 x 222 |
| hmotnost: | 448,0 kg/100 |
| pro přípojnici: | 30, 40, 60, 80, 100, 120 x 10 |
| čelní stupeň ochrany: | IP30 |
| A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such. | |
|
Verwendete Variante der Sicherungsüberwachung: IL9075.12/010 |
|
| povolené rozptylování energie pojistkové vložky: | 12 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
33728
000A
dvojitý adaptér
pro 2 lištové odpínací NH lišty vel. 00
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více
33734
000A
klínová svorka
for Cu 10 - 95 mm²
velikost 00
pro: Cu 10 - 95 mm²
Více
33732
000A
kryt pro připojovací svorky vodičů, vysoká verze, připojení spodní
pro 33700, 33715, 33720, 33770, 33771, 33772 a QUADRON®185Power Speed vel. 00
velikost 00
Více
33113
000
boční krycí podpěra
pro přední kryt
velikost 00 - 3
Více
33758
000A
boční nosná lišta
pro přední kryt
velikost 00 - 3
Více
33644
000A

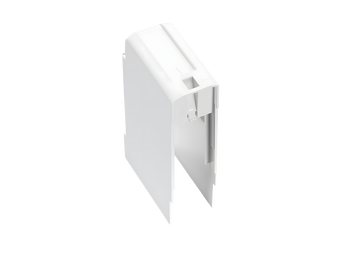

výšková kompenzace velikost 00
výšková kompenzace pojistkové odpínací lišty velikost 00
Ersatzteil
Více
33645
000A

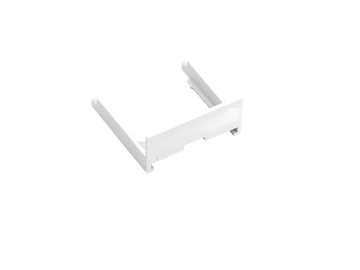

prodloužení lišty pro nosné konzoly čelní
pro čelní kryty
velikost 00
Více
33653
000A

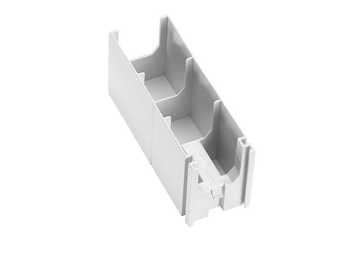

zadní ochranný modul proti dotyku
pro připojovací svorky
velikost 00
Více
33642
000A

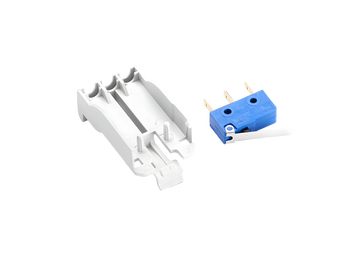

spínač
NO/NC 250 V AC / 5 A, 30 V DC / 4 A
QUADRON®185Power Speed velikost 00, 1, 2, 3
Více
