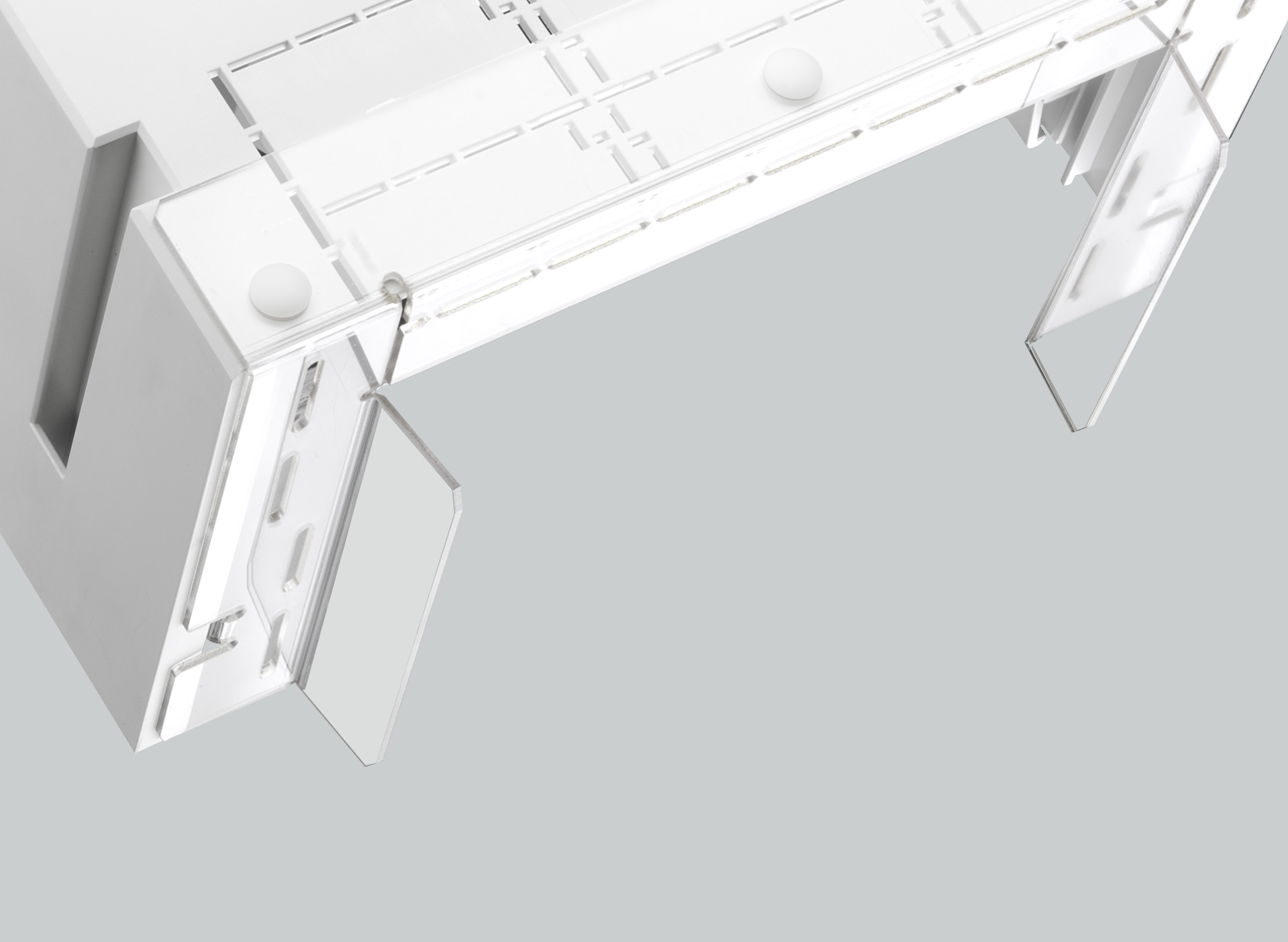

ochranný kryt IP20 (přední)

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 32701 000A

ochranný kryt IP20 (přední)

vč. 3 horních krytů

šířka 300 mm

pro Eaton NZM4, GE FK1600, Legrand DPX³ 1600

System

185Power

Produktová skupina 05
Podskupina 57
velikost balení 1
EAN 4021267327019
ECLASS 14.0 27370390
ETIM 5.0 EC002498
ETIM 8.0 EC002498
ETIM 10.0 EC002498

Schválení dle norem

Standardy

IEC 61439-1:2020

typové číslo: C185-E

EAC Type: CO-A

CCC schválení: certifikace není vyžadována

Produktová data

Detaily IEC
Standardy
IEC 61439-1:2020
Mechanické údaje
Š x V x H: 297 x 232 x 194
hmotnost: 123,8 kg/100
póly: 3-pólový
Vlastnosti materiálu
halogen-free: Yes

Application notes

neaplikovatelné, protože produkt neobsahuje ani nese žádné části pod napětím nebo není namáhán v případě zkratu

Odkazy

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Ke stažení

| Všeobecné technické informace

| Montážní návod

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Datový blok Eplan (*.edz)

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Příslušenství

covers

32704 000A

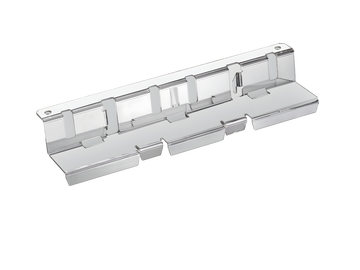

ochranný kryt IP20 (zadní)
pro všechny typy adaptérů
Více

Usage

32731 000A
EQUES 185Power
přípojnicový adaptér 1400 A
300 x 652, připojení dole, svorky
pro: Eaton NZM4 (1600 A), Siemens 3VL8 (1600 A)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

32789 000A
EQUES 185Power
přípojnicový adaptér 1400 A
300 x 652, připojení dole, šroubové svorky, otáčení fází
pro: Eaton NZM4 (1600 A)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Více

32809 000A
EQUES 185Power
přípojnicový adaptér 1440 A
300 x 675, připojení horní, šroubová svorka
pro: GE FK1600, Legrand DPX³ 1600
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Více

32763 000A
EQUES 185Power
přípojnicový adaptér 1000 A
300 x 652, připojení shora, svorky
pro: Eaton NZM4 (630 A, 800 A, 1000 A)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

32761 000A
EQUES 185Power
přípojnicový adaptér 1440 A
300 x 652, připojení shora, svorky
pro: Eaton NZM4 (1600 A), Siemens 3VL8 (1600 A)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

32762 000A
EQUES 185Power
přípojnicový adaptér 1250 A
300 x 652, připojení shora, svorky
pro: Eaton NZM4 (1250 A)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

32787 000A
EQUES 185Power
přípojnicový adaptér 1400 A
300 x 652, připojení dole, svorky, otáčení fází
pro: Eaton NZM4 (1600 A)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

32788 000A
EQUES 185Power
přípojnicový adaptér 1200 A
300 x 652, připojení dole, svorky, otáčení fází
pro: Eaton NZM4 (1250 A)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

32790 000A
EQUES 185Power
přípojnicový adaptér 1200 A
300 x 652, připojení dole, šroubové svorky, otáčení fází
pro: Eaton NZM4 (1250 A)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Více

32780 000A
EQUES 185Power
přípojnicový adaptér 1400 A
300 x 652, připojení horní / spodní, šroubové připojení
pro: Eaton NZM4 (1600 A), Siemens 3VL8 (1600 A)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Více

32781 000A
EQUES 185Power
přípojnicový adaptér 1200 A
300 x 652, připojení horní / spodní, šroubové připojení
pro: Eaton NZM4 (1250 A)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Více

32779 000A
EQUES 185Power
přípojnicový adaptér 1000 A
300 x 652, připojení horní / spodní, šroubové připojení
pro: Eaton NZM4 (630 A, 800 A, 1000 A)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Více

32733 000A
EQUES 185Power
přípojnicový adaptér 1000 A
300 x 652, připojení dole, svorky
pro: Eaton NZM4 (630 A, 800 A, 1000 A)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

32732 000A
EQUES 185Power
přípojnicový adaptér 1200 A
300 x 652, připojení dole, svorky
pro: Eaton NZM4 (1250 A)
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více
