Obrázek může zobrazovat podobný produkt.
Part No.: 01480 000A
podélná spojka přípojnic
40 mm
pro přípojnici 30, 40, 80, 100 x 10
System
185Power
| Produktová skupina | 07 |
| Podskupina | 33 |
| velikost balení | 3 |
| EAN | 4021267014803 |
| ECLASS 14.0 | 27400606 |
| ETIM 5.0 | EC000713 |
| ETIM 8.0 | EC000713 |
| ETIM 10.0 | EC000713 |
Standardy
IEC 61439-1:2020
UL 508
Schválení dle norem
UL
for UL feeder circuits >250V
typové číslo: CR185-C40
EAC Type: TE-C
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
CCC schválení: certifikace není vyžadována
| Detaily IEC | |
| Standardy | |
| IEC 61439-1:2020 |
| Elektrické údaje IEC | |
| jmenovité napětí (IEC) AC: | 690 V |
| Supplementary data IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| max. povolené napětí (IEC) AC: | 1000 V |
| max. povolené napětí (IEC) DC: | 1500 V |
| proudová kapacita (IEC) max.: | 750 A |
| the busbar connector was tested in an arrangment where the busbar supports at the connection of the 2 systems had a spacing of 200 mm test conditions: 100x10 - 100x10 (1x 01480 + 1x 01481) peak withstand current Ipk: 106 kA Icw (1,0 s): 50 kA test conditions: 80x10 - 80x10 (2x 01480) peak withstand current Ipk: 106 kA Icw (1,0 s): 50 kA test conditions: 40x10 - 40x10 (1x 01480) peak withstand current Ipk: 81 kA Icw (1,0 s): 34 kA test conditions: 30x10 - 30x10 (1x 01480) peak withstand current Ipk: 81 kA Icw (1,0 s): 34 kA |
| Detaily UL | |
| Standardy | |
| UL 508 |
| for UL feeder circuits >250V |
| Elektrické údaje UL | |
| jmenovitý proud (UL): | 700 A |
| jmenovité napětí (UL) AC: | 1000 V |
| jmenovitá frekvence (UL): | 50 / 60 Hz |
| jmenovité napětí (UL) DC: | 1000 V |
| SCCR unprotected max.: | 42 kA |
| 3 cycles (without OPD) @ 1000 V AC |
| Mechanické údaje | |
| Š x V x H: | 47 x 40 x 49 |
| hmotnost: | 48,0 kg/100 |
| pro přípojnici: | 30, 40, 80, 100 x 10 |
| povolený posun přípojnice: | 1 |
| povolené rozestupy mezi systémy: | 11 - 14 mm |
| Terminal points | |
| screw clamp connection | |
| M10 | |
| screw drive: | SW17 |
| Md min.: | 35,0 Nm |
| Md max.: | 40,0 Nm |
| Vlastnosti materiálu | |
| halogen-free: | Yes |
| The insulation performance of the article depends on the installation conditions. | |
|
one terminal is required to connect busbars 30x10 |
|
| for UL feeder circuits >250V |
01416
000A
kryty na ochranu před nebezpečným dotykem pro podélné spojky
3-pólové, kryty z přední a zadní strany, šířka krytu 165 mm
montáž na 2 držáky přípojnic 01430 se středovou vzdáleností 150 mm
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

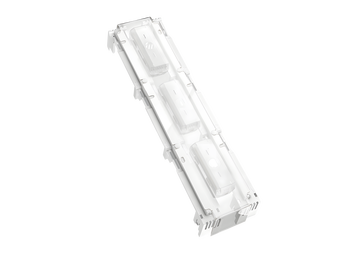

01482
000A
kryty na ochranu před nebezpečným dotykem pro podélné připojení svorek
3-pólové, kryty z přední a zadní strany, šířka krytu 115 mm
montáž na 2 držáky přípojnic 01430 se středovou vzdáleností 100 mm
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více
