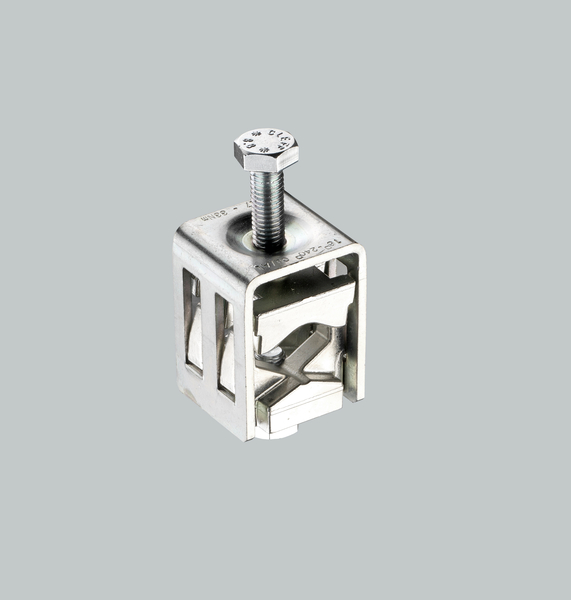

Obrázek může zobrazovat podobný produkt.
Part No.: 01429 000
FIBUS
připojovací svorka
Cu a Al 16 - 240 mm²
pro přípojnice o tloušťce 5 až 10 mm a šířce minimálně 30 mm
stock sale
date of phase-out: 31.12.2025
System
60Classic, 100Energy
| Produktová skupina | 07 |
| Podskupina | 21 |
| velikost balení | 3 |
| EAN | 4021267014292 |
| ECLASS 14.0 | 27250116 |
| ETIM 5.0 | EC000001 |
| ETIM 8.0 | EC000001 |
| ETIM 10.0 | EC000001 |
Standardy
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
EAC Type: TE-C
| Detaily IEC | |
| Standardy | |
|
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003 |
| Elektrické údaje IEC | |
| jmenovité napětí (IEC) AC: | 690 V |
| Supplementary data IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| max. povolené napětí (IEC) AC: | 1000 V |
| max. povolené napětí (IEC) DC: | 1500 V |
| proudová kapacita (IEC) max.: | 630 A |
| Current capacity of the clamping point with Cu cable max. 630A with Al cable max. 350A |
| Mechanické údaje | |
| hmotnost: | 44,0 kg/100 |
for mounting to a drilled busbar
(terminal comes with screw M10)
| Terminal points | |
| screw clamp connection | |
|
scew M10: Md 27 - 33 Nm |
|
| Vlastnosti materiálu | |
| halogen-free: | Yes |
| The insulation performance of the article depends on the installation conditions. | |
