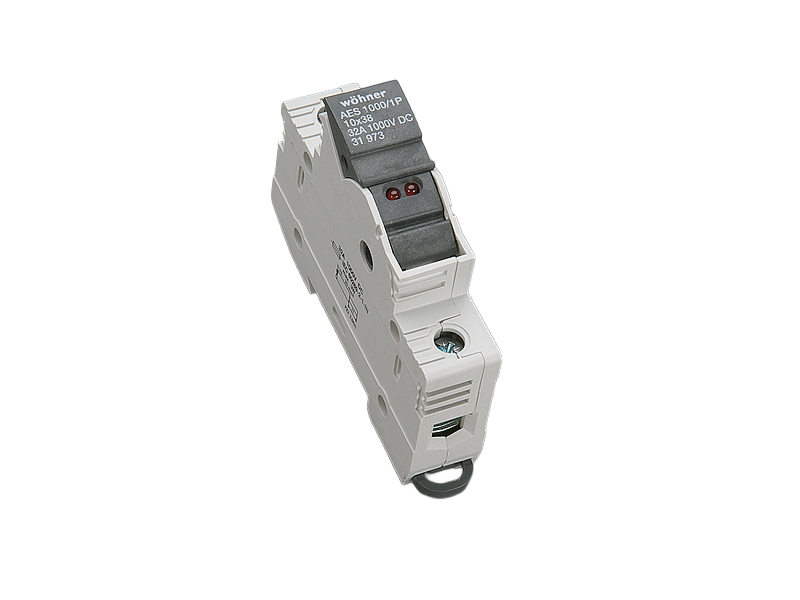

držák válcových pojistek

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 31973 000

AMBUS Panel

držák válcových pojistek

10x38 / 1P / LED

30 A / 1000 V DC

indication (LED) of a tripped fuse link

for mounting rail

System

Panel

Advantages of the product

large clamping range
holder for label

Produktová skupina 17
Podskupina 06
velikost balení 12
EAN 4021267319731
ECLASS 14.0 27142190
ETIM 5.0 EC002705
ETIM 8.0 EC002705
ETIM 10.0 EC002705

Schválení dle norem

Standardy

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

UL 4248-1

UL 4248-19

Schválení dle norem

IEC (CB) , CSA , UL , CCC

for UL feeder circuits >250V

typové číslo: AES10x38/PV

EAC Type: AES

UL file: E342576, UL category (for USA): IZMR https://www.ul.com

CSA file: 110285, CSA class: 6225-30 https://directories.csa-international.org

CCC certificate: 2013010308601276

Produktová data

pro velikost pojistek: 10x38
pojistková vložka podle na standardu: IEC / EN 60269-6
povolené rozptylování energie pojistkové vložky: 4 W
Detaily IEC
Standardy
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
Elektrické údaje IEC
Jmenovitý proud (IEC): 30 A
jmenovité napětí (IEC) DC: 1000 V
min. provozní napětí DC: 400 V
jmenovité izolační napětí Ui DC: 1000 V
jmenovité přepětí Uimp : 8 kV
kond. zkratový proud s pojistkami (DC): 20 kA / 1000 V (30 A)
schváleno s pojistkovými vložkami dané třídy: gPV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,2 W.

(The power dissipation at full load would be 0,3 W.)

Supplementary data IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
max. povolené napětí (IEC) DC: 1000 V
min. permitted operation temperature -40°C
max. permitted operation temperature 65°C
use of fuse links with silver plated caps is recommended
Detaily UL
Standardy
UL 4248-1
UL 4248-19
for UL feeder circuits >250V
suitable for field-installed conductors
Elektrické údaje UL
jmenovitý proud (UL): 30 A
jmenovité napětí (UL) DC: 1000 V
min. provozní napětí DC: 400 V
for wires UL: Cu 90°C
SCCR protected max.: 33 kA
with IZLT fuse 10x38 30 A / 1000 V DC
max. propustný proud Id (UL): 8,65 kA
max. propustná energie (UL): 16,9 kA²s
Mechanické údaje
Š x V x H: 18 x 81 x 58
hmotnost: 5,7 kg/100
póly: 1-pólový
Mounting: for mounting rail
stupeň ochrany: IP20
čelní stupeň ochrany: IP20
Terminal points
cage clamp connection
screw drive: PZ2
wire stripping: 11 mm
min. cross-section: 0,75 mm²
max. cross-section: 25 mm²
Md min.: 2,0 Nm
Md max.: 2,5 Nm
Not suitable for aluminium cables !

min. cross-section UL: AWG 18
max. cross-section UL: AWG 4
točivý moment (UL): 18 - 22 lb-in
for wires UL: Cu 90°C
Vlastnosti materiálu
halogen-free: Yes

Application notes

Not suitable for aluminium cables !

The indicator light signals that the fuse has tripped, but only when the closed fuse-holder is under voltage.
povolené rozptylování energie pojistkové vložky: 4 W
for UL feeder circuits >250V

Links (Prices, CAD data)

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD data WSCAD

Ke stažení

| Všeobecné technické informace

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Datový blok Eplan (*.edz)

| Rozměrový výkres

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)
