držák válcových pojistek

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 31110 000

AMBUS Panel

držák válcových pojistek

10 x 38 / 1P

32 A / 690 V

for mounting rail

System

Panel

Advantages of the product

large clamping range
holder for label

Produktová skupina 17
Podskupina 06
velikost balení 12
EAN 4021267311100
ECLASS 14.0 27142190
ETIM 5.0 EC002705
ETIM 8.0 EC002705
ETIM 10.0 EC002705

Schválení dle norem

Standardy

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 4248-1

Schválení dle norem

IEC (CB) , CSA , UL , CCC

for UL feeder circuits >250V

typové číslo: AES10x38

EAC Type: AES

UL file: E230163, UL category (for USA): IZLT https://www.ul.com

UL file: E230163, UL category (for Canada): IZLT7 https://www.ul.com

CSA file: 110285, CSA class: 6225-01 https://directories.csa-international.org

CCC certificate: 2012010302581751

Produktová data

pro velikost pojistek: 10x38
pojistková vložka podle na standardu: IEC / HD 60269-2
povolené rozptylování energie pojistkové vložky: 3 W
Detaily IEC
Standardy
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Elektrické údaje IEC
Jmenovitý proud (IEC): 32 A
jmenovité napětí (IEC) AC: 690 V
jmenovité izolační napětí Ui AC: 800 V
jmenovité izolační napětí Ui DC: 800 V
jmenovité přepětí Uimp : 6 kV
Utilisation category AC (IEC 60947-3) : AC-22B (400 V)
Utilisation category DC (IEC 60947-3) : DC-20B (800 V)
kond. zkratový proud s pojistkami (AC): 100 kA / 400 V (32A)
100 kA / 500 V (25A)
schváleno s pojistkovými vložkami dané třídy: gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,2 W.

(The power dissipation at full load would be 0,3 W.)

Supplementary data IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
further utilisation category AC (IEC 60947-3): AC-20B (1000 V) at pollution degree 2
A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.
min. permitted operation temperature -40°C
for fuse links as per IEC / EN 60269-2
with permitted rated power dissipations
up to max. 3W for gG/gL
up to max. 1.2W for aM
Detaily UL
Standardy
UL 4248-1
for UL feeder circuits >250V
suitable for field-installed conductors
Elektrické údaje UL
jmenovitý proud (UL): 30 A
jmenovité napětí (UL) AC: 600 V
jmenovitá frekvence (UL): 50 / 60 Hz
jmenovité napětí (UL) DC: 600 V
for wires UL: Cu 75°C
SCCR: 100 kA
Mechanické údaje
Š x V x H: 18 x 81 x 58
hmotnost: 5,2 kg/100
póly: 1-pólový
Mounting: for mounting rail
stupeň ochrany: IP20
čelní stupeň ochrany: IP20
Terminal points
cage clamp connection
screw drive: PZ2
wire stripping: 11 mm
min. cross-section: 0,75 mm²
max. cross-section: 25 mm²
Md min.: 2,0 Nm
Md max.: 2,5 Nm
Not suitable for aluminium cables !

min. cross-section UL: AWG 18
max. cross-section UL: AWG 4
točivý moment (UL): 18 - 22 lb-in
for wires UL: Cu 75°C


or applications acc. to UL / CSA:
for wires AWG 6 - AWG 4: 22 - 26 lb-in

onnection of 2 wires (of same cross-section)
for applications acc. to IEC / EN:
Cu 0.75 - 10 mm²
all further details: as for connection of 1 conductor

connection of 2 wires (of same cross-section)
for applications acc. to UL / CSA:
Cu AWG 18 - AWG 6
all further details: as for connection of 1 conductor
Vlastnosti materiálu
halogen-free: Yes

Application notes

Not suitable for aluminium cables !
A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.
povolené rozptylování energie pojistkové vložky: 3 W
for UL feeder circuits >250V

Links (Prices, CAD data)

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD data WSCAD

Ke stažení

| Všeobecné technické informace

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Datový blok Eplan (*.edz)

| Rozměrový výkres

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)

Příslušenství

accessories for mounting

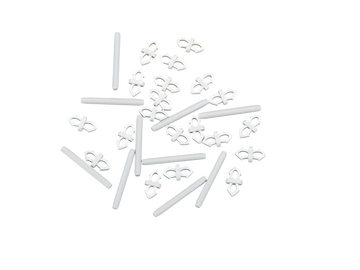

31564 000
propojovací sada 10 x 38, 2-pólová
pro 10 2-pólových kombinací 10x38
Více

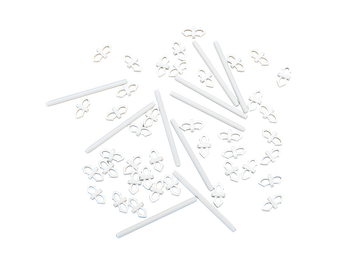

31565 000
propojovací sada 10 x 38, 3-pólová
pro 10 3-pólových kombinací 10x38
Více

connection accessories

31101 000A
hřebenová přípojnice 1-pólová, můstek, rozteč 18 mm
80 A, délka 1 m
16 mm²
Více

31103 000
připojovací svorka, boční připojení
6 - 25 mm²
pro: 31101, 31102
Více

31157 000
připojovací svorka, čelní připojení
6 - 25 mm²
pro: 31101, 31102
Více

31548 000
hřebenová přípojnice 1-pólová, můstek, rozteč 18 mm
100 A, délka 1 m
25 mm²
Více

31039 000
připojovací svorka, čelní připojení
6 - 35 mm² / AWG 10 - 1/0
pro: 31548
Více

31550 000
připojovací svorka, čelní připojení
6 - 35 mm²
pro: 31549, 31561
Více

further accessories

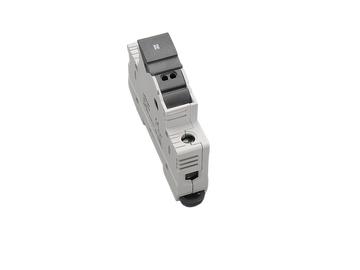

31258 000
