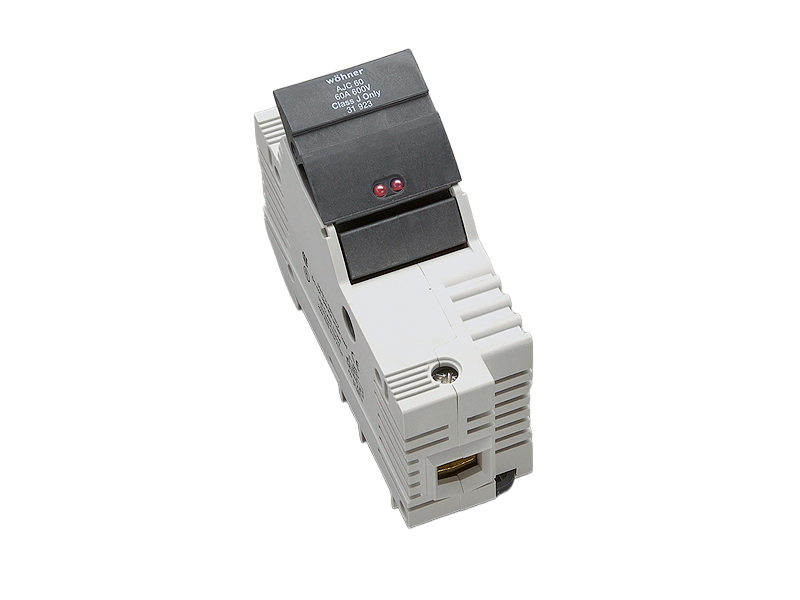

držák válcových pojistek, s LED

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 31923 000

AMBUS Panel

držák válcových pojistek, s LED

Class J / 1P, svorkovnice 50 mm²

60 A / 600 V (27x60)

for mounting rail

System

Panel

Advantages of the product

large clamping range, also for two identical conductors (adjacent)
holder for label
with indicator for tripped fuse
any polarity for DC voltage applications

Produktová skupina 16
Podskupina 06
velikost balení 6
EAN 4021267319236
ECLASS 14.0 27142190
ETIM 5.0 EC002705
ETIM 8.0 EC002705
ETIM 10.0 EC002705

Schválení dle norem

Standardy

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H

UL 4248-8

UL 4248-1

Schválení dle norem

CSA , UL

for UL feeder circuits >250V

typové číslo: AJC60

EAC Type: AJC

UL file: E230163, UL category (for USA): IZLT https://www.ul.com

UL file: E230163, UL category (for Canada): IZLT7 https://www.ul.com

CSA file: 110285, CSA class: 6225-01 https://directories.csa-international.org

Produktová data

pro velikost pojistek: Class J 60 A
pojistková vložka podle na standardu: UL 248-8
povolené rozptylování energie pojistkové vložky: 7 W
Detaily IEC
Standardy
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H
Elektrické údaje IEC
min. provozní napětí AC: 110 V
min. provozní napětí DC: 110 V

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,8 W.

(The power dissipation at full load would be 1,3 W.)

Supplementary data IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
min. permitted operation temperature -40°C
for Class J fuses 35 - 60A as per UL 248-8 (27x60)

indicator light
operating voltage range: 110 - 600 V AC / DC
Detaily UL
Standardy
UL 4248-8
UL 4248-1
for UL feeder circuits >250V
suitable for field-installed conductors
Elektrické údaje UL
jmenovitý proud (UL): 60 A
jmenovité napětí (UL) AC: 600 V
min. provozní napětí AC: 110 V
jmenovitá frekvence (UL): 50 / 60 Hz
jmenovité napětí (UL) DC: 600 V
min. provozní napětí DC: 110 V
for wires UL: Cu 75°C
SCCR: 200 kA
Mechanické údaje
Š x V x H: 40 x 118 x 82
hmotnost: 18,2 kg/100
póly: 1-pólový
Mounting: for mounting rail
stupeň ochrany: IP20
čelní stupeň ochrany: IP20
Terminal points
cage clamp connection
screw drive: PZ2
wire stripping: 20 mm
min. cross-section: 2,5 mm²
max. cross-section: 50 mm²
f: 2.5 - 50 mm²
f + AE: 2.5 - 50 mm²
(f + AE may not fit with max. cross-section)
Md min.: 3,2 Nm
Md max.: 4,8 Nm
Not suitable for aluminium cables !

min. cross-section UL: AWG 14
max. cross-section UL: AWG 1/0
točivý moment (UL): 35 lb-in
for wires UL: Cu 75°C


connection of 2 wires (of same cross-section)
for applications acc. to IEC / EN:
Cu 2.5 - 16 mm²
all further details: as for connection of 1 conductor

connection of 2 wires (of same cross-section)
for applications acc. to UL / CSA:
Cu AWG 14 - AWG 6
all further details: as for connection of 1 conductor
Vlastnosti materiálu
halogen-free: Yes

Application notes

Not suitable for aluminium cables !
povolené rozptylování energie pojistkové vložky: 7 W
for UL feeder circuits >250V

Links (Prices, CAD data)

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD data WSCAD

Ke stažení

| Všeobecné technické informace

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Datový blok Eplan (*.edz)

| Rozměrový výkres

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)

Příslušenství

fuse links

31360 000
pojistka 35 A
-Mersen-
600 V AC, time delay
Class J, 27x60

Více

31361 000
pojistka 40 A
-Mersen-
600 V AC, time delay
Class J, 27x60

Více

31362 000
pojistka 45 A
-Mersen-
600 V AC, time delay
Class J, 27x60

Více

31363 000
pojistka 50 A
-Mersen-
600 V AC, time delay
Class J, 27x60

Více

31364 000
pojistka 60 A
-Mersen-
600 V AC, time delay
Class J, 27x60

Více

31511 000A
pojistka 35 A
-Mersen-
600 V AC, fast acting
Class J, 27x60

Více

31512 000A
pojistka 40 A
-Mersen-
600 V AC, fast acting
Class J, 27x60

Více

31514 000A
pojistka 50 A
-Mersen-
600 V AC, fast acting
Class J, 27x60

Více

31515 000A
pojistka 60 A
-Mersen-
600 V AC, fast acting
Class J, 27x60

Více

Similar products

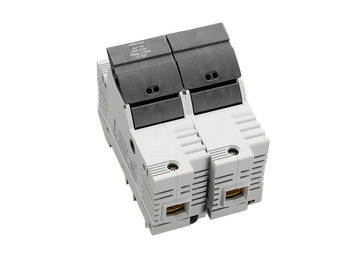

31921 000
AMBUS Panel
držák válcových pojistek
Class J / 2P, svorkovnice 50 mm²
60 A / 600 V (27x60)
for mounting rail
Více

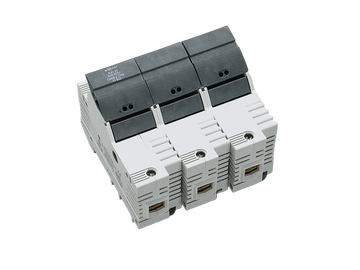

31922 000
