Part No.: 33552 000

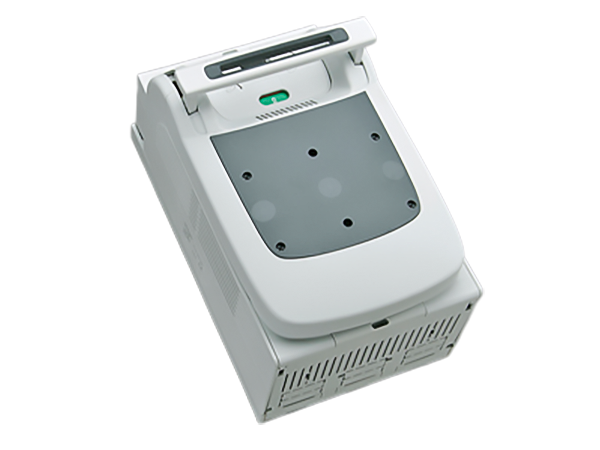

QUADRON Panel Speed
odpojovač 3-pólový
šroub M10
320 A
for mounting plate
System
Panel
Advantages of the product
With spring-controlled switch mechanism for frequent switching as per utilisation category "A"
Lockable in neutral position with up to 3 padlocks
FLAG indicator shows the switch setting
double-breaking main contacts
Can be used as a mains disconnector as per IEC / EN 60204-1 (main switch)
Main switch only in combination with utilisation category AC-23A/B
AC-23B (400V/280A), AC-23B (690V/250A)
| Produktová skupina | 14 |
| Podskupina | 06 |
| velikost balení | 1 |
| EAN | 4021267335526 |
| ECLASS 14.0 | 27371403 |
| ETIM 5.0 | EC000216 |
| ETIM 8.0 | EC000216 |
| ETIM 10.0 | EC000216 |
Standardy
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
typové číslo: QCS-320
EAC Type: QCS
| Detaily IEC | |
| Standardy | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| Elektrické údaje IEC | |
| Jmenovitý proud (IEC): | 320 A |
| jmenovité napětí (IEC) AC: | 690 V |
| jmenovité izolační napětí Ui AC: | 800 V |
| jmenovité přepětí Uimp : | 8 kV |
| Utilisation category AC (IEC 60947-3) : | AC-23B (690V/250A) AC-23A (500V/250A) AC-23B (400V/280A) AC-22A (690V/250A) AC-22B (690V/300A) AC-22B (500V/320A) |
| schváleno s pojistkovými vložkami dané třídy: | gG |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 55,4 W.
(The power dissipation at full load would be 86,6 W.)
| rated short-circuit making capacity 12kA (690V AC) cond. rated short-circuit current 50kA (fuses gL/gG size 1 250A-690V AC) | |
| Special operating conditions corresponding to IEC / EN 61439-1 may yield to foulty activations of pilot switches and fuse monitors. The operating conditions have to be considered for the analysis of status signals. | |
| When several devices are used side-by-side in continuous operation, the rated load factor specified in VDE 0660 Part 500 / EN 60 439-1, Table 1, must be observed. | |
| System component: degree of protection IP20 at front as per DIN EN 60529, dependent upon installation in the connection area; shock protection to DIN EN 50274 |
| Mechanické údaje | |
| Š x V x H: | 184 x 314 x 203 |
| hmotnost: | 539,0 kg/100 |
| póly: | 3-pólový |
| Mounting: | for mounting plate |
| Terminal points | |
| screw connection | |
| M10 | |
| screw drive: | SW16 |
| Md min.: | 30,0 Nm |
| Md max.: | 35,0 Nm |
| Vlastnosti materiálu | |
| halogen-free: | Yes |
33145
000
prizmová svorka dvojitá pro měděné vodiče
2x 35 - 70 mm²
pro: QCB-NH1, QCS-NH1, QCS-320
Více
33163
000
třmenová svorka pro měděné vodiče
70 - 150 mm²
pro: QCB-NH2, LTS-F 400, LTS 630
Více
33166
000
prizmová svorka jednoduchá pro vodiče Cu
35 - 150 mm²
QCB-NH1, QCS-NH1, QCS-320
pro: QCB-NH1, QCS-NH1, QCS-320
Více
33909
000
rámová svorka pro měděné vodiče
35 - 150 mm²
QCB-NH1, QCS-NH1, QCS-320
pro: QCB-NH1, QCS-NH1, QCS-320
Více
33142
000
kryt pro kabelová oka, připojitelný shora / zdola
pro: QCB-NH1, QCS-NH1, QCS-320
Více
33908
000
spínač ke sledování spínací polohy
NO/NC 250 V AC / 5 A, 30 V DC / 4 A
pro: QCS-NH00, QCS-NH1, QCS-160, QCS-320
Více
