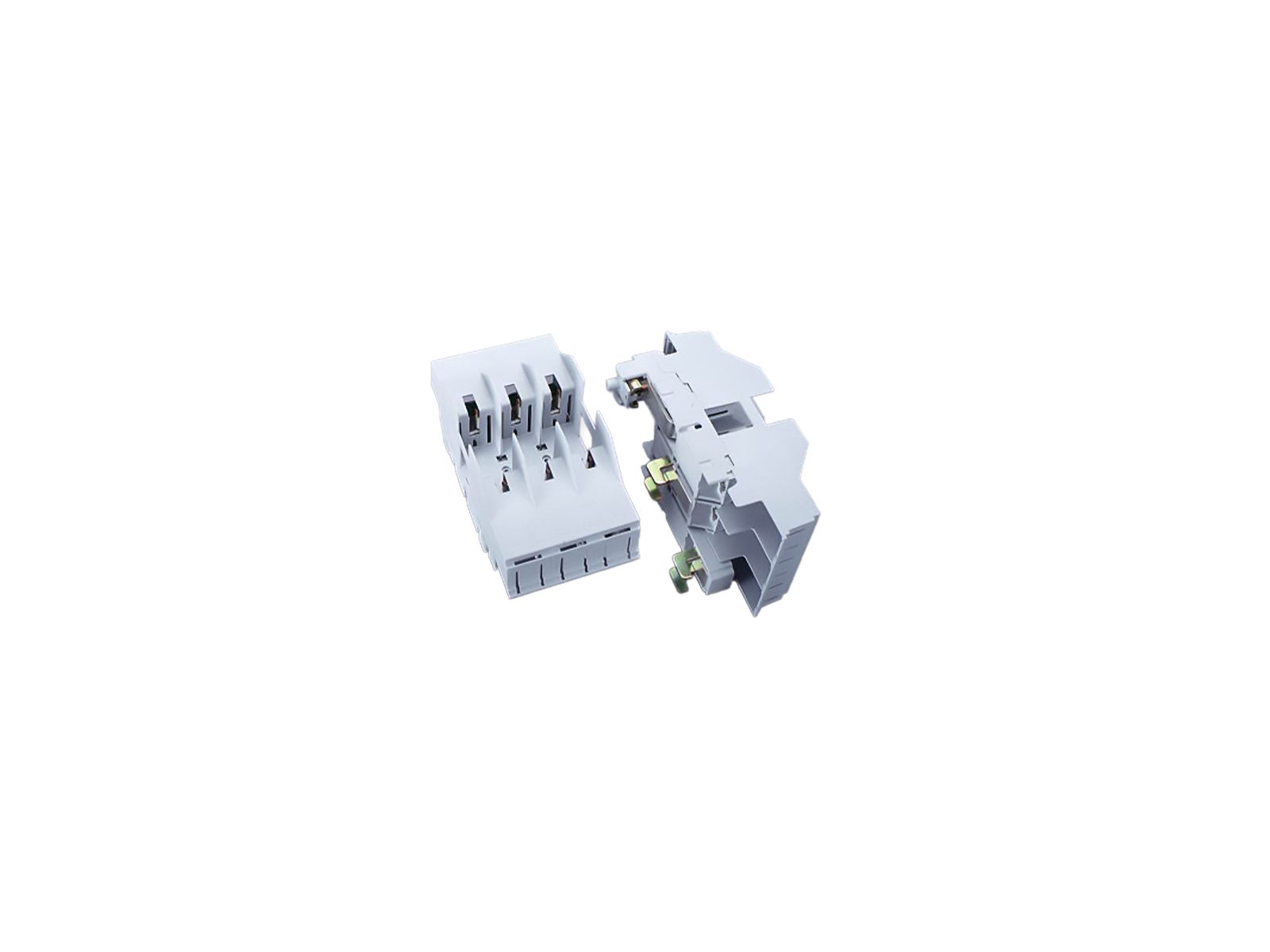

Obrázek může zobrazovat podobný produkt.
Part No.: 03654 000
QUADRON 60Classic
NH pojistkový spodek pro montáž na sběrnici, 160 A, připojení z vrchu
třmenová svorka 70 mm²
velikost 00 / 3P
připojení shora
pro přípojnici 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
System
60Classic
| Produktová skupina | 10 |
| Podskupina | 51 |
| velikost balení | 4 |
| EAN | 4021267036546 |
| ECLASS 14.0 | 27142106 |
| ETIM 5.0 | EC000067 |
| ETIM 8.0 | EC000067 |
| ETIM 10.0 | EC000067 |
Standardy
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
Schválení dle norem
DNV GL
EAC Type: NH
| pro velikost pojistek: | NH 000, NH 00 |
| pojistková vložka podle na standardu: | IEC / HD 60269-2 |
| povolené rozptylování energie pojistkové vložky: | 12 W |
| Detaily IEC | |
| Standardy | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016 |
| Elektrické údaje IEC | |
| Jmenovitý proud (IEC): | 160 A |
| jmenovité napětí (IEC) AC: | 690 V |
| jmenovité napětí (IEC) DC: | 440 V |
| jmenovité přepětí Uimp : | 6 kV |
| zkratová odolnost při ochraně pojistkami: | 50 kA |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 9,0 W.
(The power dissipation at full load would be 14,0 W.)
| Supplementary data IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| max. povolené napětí (IEC) AC: | 800 V |
| max. povolené napětí (IEC) DC: | 800 V |
| max. permitted operation temperature | 55°C |
| Mechanické údaje | |
| Š x V x H: | 99 x 200 x 89 |
| hmotnost: | 66,5 kg/100 |
| póly: | 3-pólový |
| pro přípojnici: | 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice |
| Terminal points | |
| terminal | |
| min. cross-section: | 1,5 mm² |
| max. cross-section: | 70 mm² |
| Md min.: | 2,4 Nm |
| Md max.: | 3,6 Nm |
| Not suitable for aluminium cables ! | |
| Vlastnosti materiálu | |
| halogen-free: | Yes |
| Not suitable for aluminium cables ! | |
| povolené rozptylování energie pojistkové vložky: | 12 W |
