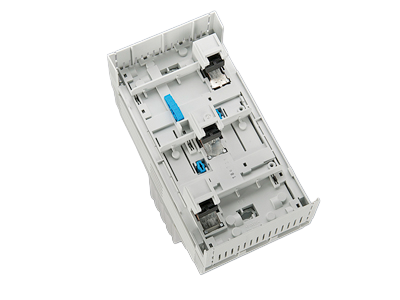

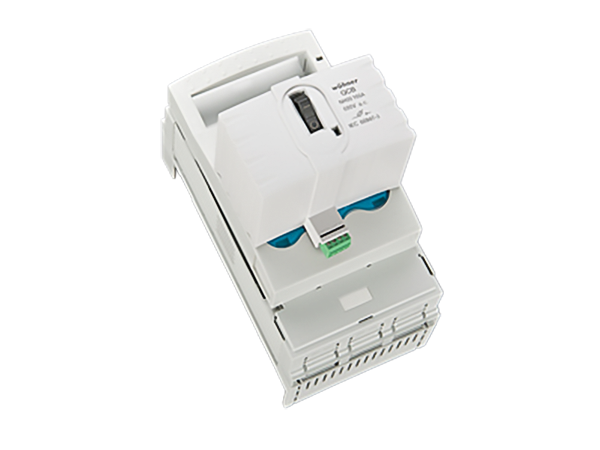

Obrázek může zobrazovat podobný produkt.
Part No.: 33206 000
QUADRON 60Classic
pojistový odpínač NH velikost 00, 160 A, montáž na panel, připojení nahorní / spodní
rámová svorka
with electromechanical fuse monitoring
připojení shora nebo zdola
pro přípojnici 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
s CrossLink Technology
System
60Classic
Advantages of the product
CrossLink® adapter technology
Fast and safe conversion of the connection for top or bottom; the parts under voltage remain shock protected
Simple and safe clicking into place and making contact
Safe connection through shock protection split into two
Busbar supports for flat busbars can be mounted above each other
| Produktová skupina | 09 |
| Podskupina | 25 |
| velikost balení | 1 |
| EAN | 4021267332068 |
| ECLASS 14.0 | 27142108 |
| ETIM 5.0 | EC001040 |
| ETIM 8.0 | EC001040 |
| ETIM 10.0 | EC001040 |
Standardy
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
UL 4248-1
Schválení dle norem
IEC (CB) , UL , CCC , DNV GL
for UL feeder circuits >250V
typové číslo: QCB-NH00
EAC Type: NH
| pro velikost pojistek: | NH 000, NH 00 |
| pojistková vložka podle na standardu: | IEC / HD 60269-2 |
| live grip lugs required: | Yes |
| povolené rozptylování energie pojistkové vložky: | 12 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| Detaily IEC | |
| Standardy | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| Elektrické údaje IEC | |
| Jmenovitý proud (IEC): | 160 A |
| jmenovité napětí (IEC) AC: | 690 V |
| jmenovité napětí (IEC) DC: | 250 V |
| jmenovité izolační napětí Ui AC: | 800 V |
| jmenovité izolační napětí Ui DC: | 250 V |
| jmenovité přepětí Uimp : | 6 kV |
| Utilisation category AC (IEC 60947-3) : | AC-22B 500V 160A AC-22B 690V 125A AC-23B 500V 125A AC-23B 400V 160A |
| kond. zkratový proud s pojistkami (AC): | 50 kA / 690 V |
| 80 kA / 500 V (160 A) | |
| schváleno s pojistkovými vložkami dané třídy: | gG |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 11,3 W.
(The power dissipation at full load would be 17,7 W.)
| Supplementary data IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| max. povolené napětí (IEC) AC: | 725 V |
| max. povolené napětí (IEC) DC: | 262 V |
| further utilisation category DC (IEC 60947-3): | DC specifications: 2 current paths (L1,L3) in series DC-21B (220V) DC-22B (220V/63A) |
| A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such. |
| min. permitted operation temperature | -40°C |
| max. permitted operation temperature | 55°C |
| for fuse links IEC 60269-2 / DIN VDE 0636-2 size 00 up to 12W power dissipation, with grip lugs under voltage | |
| Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage. Bei Verwendung als Trennschalter ist die Einhaltung der Abstände nicht erforderlich. Bei Dauerbetrieb von mehreren Geräten nebeneinander ist der Bemessungsbelastungsfaktor nach VDE 0660 Teil 500 / EN60439-1, Tabelle 1 zu beachten. |
|
| System component: degree of protection IP30 at front as per DIN EN 60529, degree of protection near terminal depends on installation adapter module: degree of protection IP20 at front as per DIN EN 60529 (finger-safe) Fuse monitoring: rated operating voltage AC 24-690V, DC 24-250V potential-free opener and closer: AC-15 24V/2A, (230V* 0.5A) DC-13 24V/1A, 60V 0.15A *pollution degree 2, surge category II auxiliary energy not required, for further information, see assembly manual |
| Detaily UL | |
| Standardy | |
| UL 4248-1 |
| for UL feeder circuits >250V |
| Elektrické údaje UL | |
| jmenovitý proud (UL): | 160 A |
| jmenovité napětí (UL) AC: | 600 V |
| jmenovitá frekvence (UL): | 50 / 60 Hz |
| SCCR: | 100 kA |
| Mechanické údaje | |
| Š x V x H: | 106 x 200 x 172 |
| hmotnost: | 180,0 kg/100 |
| póly: | 3-pólový |
| pro přípojnici: | 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice |
| čelní stupeň ochrany: | IP30 |
Busbar connector: externally tensioned contacting, convenient click mechanism, simple conversion of the combination bases from 5 to 10mm-thick busbars
| Terminal points | |
| cage clamp connection | |
| screw drive: | S4 |
| wire stripping: | 20 mm |
| min. cross-section: | 1,5 mm² |
| max. cross-section: | 70 mm² |
| re: | 1.5 - 10 mm² |
| rm: | 16 - 70 mm² |
| f: | 1.5 - 70 mm² |
| f + AE: | 1.5 - 70 mm² |
| (f + AE may not fit with max. cross-section) | |
| Md min.: | 5,0 Nm |
| Md max.: | 6,0 Nm |
| Not suitable for aluminium cables ! | |
| Terminal space: | 12x9 |
|
2x 10 mm², 2x 16 mm² and 2x 25 mm² flexible with wire-end ferrules, identical cables placed side by side, crimping square |
|
| Vlastnosti materiálu | |
| halogen-free: | No |
| Not suitable for aluminium cables ! | |
| A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such. | |
| live grip lugs required: | Yes |
| povolené rozptylování energie pojistkové vložky: | 12 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| for UL feeder circuits >250V | |
33915
000
pomocný plochý konektor pro rámovou svorku
plochý konektor EN 61210 6,3 x 0,8
pro: QCB-NH00, QCS-NH00, QCS-160
Více
79811
000
kryt pro kabelová oka, připojitelný shora / zdola
NH 00
pro: 33200, 33208, 33329, 33394, 33398, 33420
Více
33315
000
vyrovnávací kryt dvoudílný
pro NH-LTS velikost 00
velikost 00
Více
33317
000
krycí lišta, nasaditelná z boku
pro NH-LTS velikost 00
velikost 00
Více
78105
000
rám dvojitý
232 x 210, ne pro 33221, 33222
velikost 00
Více
78893
000
rám jednoduchý
130 x 210, ne pro 33221, 33222
velikost 00
Více
